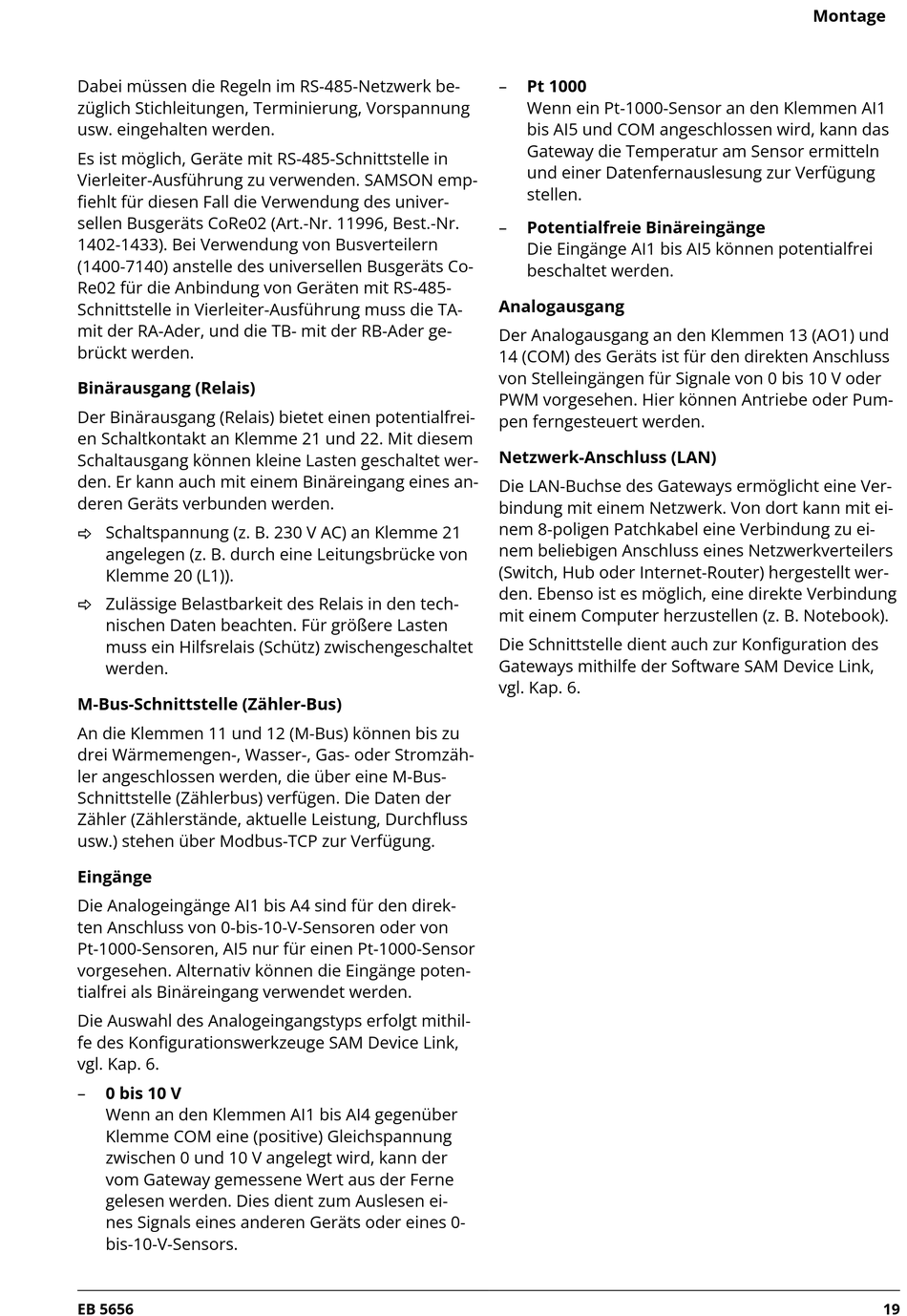

Dabei müssen die Regeln im RS-485-Netzwerk be-
züglich Stichleitungen, Terminierung, Vorspannung
usw. eingehalten werden.
Es ist möglich, Geräte mit RS-485-Schnittstelle in
Vierleiter-Ausführung zu verwenden. SAMSON emp-
fiehlt für diesen Fall die Verwendung des univer-
sellen Busgeräts CoRe02 (Art.-Nr. 11996, Best.-Nr.
1402-1433). Bei Verwendung von Busverteilern
(1400-7140) anstelle des universellen Busgeräts Co-
Re02 für die Anbindung von Geräten mit RS-485-
Schnittstelle in Vierleiter-Ausführung muss die TA-
mit der RA-Ader, und die TB- mit der RB-Ader ge-
brückt werden.
Binärausgang (Relais)
Der Binärausgang (Relais) bietet einen potentialfrei-
en Schaltkontakt an Klemme 21 und 22. Mit diesem
Schaltausgang können kleine Lasten geschaltet wer-
den. Er kann auch mit einem Binäreingang eines an-
deren Geräts verbunden werden.
_ Schaltspannung (z. B. 230 V AC) an Klemme 21
angelegen (z. B. durch eine Leitungsbrücke von
Klemme 20 (L1)).
_ Zulässige Belastbarkeit des Relais in den tech-
nischen Daten beachten. Für größere Lasten
muss ein Hilfsrelais (Schütz) zwischengeschaltet
werden.
M-Bus-Schnittstelle (Zähler-Bus)
An die Klemmen 11 und 12 (M-Bus) können bis zu
drei Wärmemengen-, Wasser-, Gas- oder Stromzäh-
ler angeschlossen werden, die über eine M-Bus-
Schnittstelle (Zählerbus) verfügen. Die Daten der
Zähler (Zählerstände, aktuelle Leistung, Durchfluss
usw.) stehen über Modbus-TCP zur Verfügung.
Eingänge
Die Analogeingänge AI1 bis A4 sind für den direk-
ten Anschluss von 0-bis-10-V-Sensoren oder von
Pt-1000-Sensoren, AI5 nur für einen Pt-1000-Sensor
vorgesehen. Alternativ können die Eingänge poten-
tialfrei als Binäreingang verwendet werden.
Die Auswahl des Analogeingangstyps erfolgt mithil-
fe des Konfigurationswerkzeuge SAM Device Link,
vgl. Kap. 6.
– 0 bis 10 V
Wenn an den Klemmen AI1 bis AI4 gegenüber
Klemme COM eine (positive) Gleichspannung
zwischen 0 und 10 V angelegt wird, kann der
vom Gateway gemessene Wert aus der Ferne
gelesen werden. Dies dient zum Auslesen ei-
nes Signals eines anderen Geräts oder eines 0-
bis-10-V-Sensors.
EB 5656
– Pt 1000
Wenn ein Pt-1000-Sensor an den Klemmen AI1
bis AI5 und COM angeschlossen wird, kann das
Gateway die Temperatur am Sensor ermitteln
und einer Datenfernauslesung zur Verfügung
stellen.
Potentialfreie Binäreingänge
–
Die Eingänge AI1 bis AI5 können potentialfrei
beschaltet werden.
Analogausgang
Der Analogausgang an den Klemmen 13 (AO1) und
14 (COM) des Geräts ist für den direkten Anschluss
von Stelleingängen für Signale von 0 bis 10 V oder
PWM vorgesehen. Hier können Antriebe oder Pum-
pen ferngesteuert werden.
Netzwerk-Anschluss (LAN)
Die LAN-Buchse des Gateways ermöglicht eine Ver-
bindung mit einem Netzwerk. Von dort kann mit ei-
nem 8-poligen Patchkabel eine Verbindung zu ei-
nem beliebigen Anschluss eines Netzwerkverteilers
(Switch, Hub oder Internet-Router) hergestellt wer-
den. Ebenso ist es möglich, eine direkte Verbindung
mit einem Computer herzustellen (z. B. Notebook).
Die Schnittstelle dient auch zur Konfiguration des
Gateways mithilfe der Software SAM Device Link,
vgl. Kap. 6.
