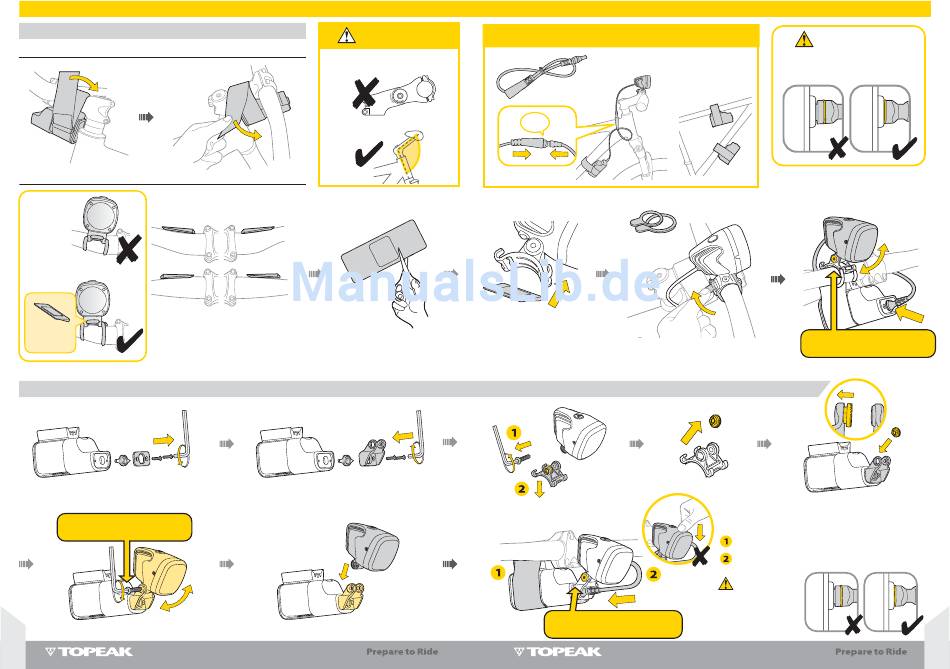

MONTAGEHINWEISE
MONTAGE AM LENKER
1. Batterie-Montage am Vorbau
2. Licht-Montage am Lenker
Ohne Dreikant-
Gummiunterlage
Sie können das Licht mit der Dreikant-
Gummiunterlage montieren, um die
Mit Dreikant-
korrekte Montageposition zu erreichen.
Gummiunterlage
MONTAGE AN DER BATTERIE
2mm Innensechskant
Verwenden Sie einen 3 mm Innensechskant
zum Einstellen und Festziehen.
D
E
4
ACHTUNG
OPTIONALE MONTAGEPOSITION FÜR DIE BATTERIE
• passend mit Vorbaulängen > 80 mm
• nicht passend für Vario-Vorbauten
• nicht passend für Vorbauten mit
einem Winkel <90º
> 90º
Kürzen Sie die
Lösen Sie zunächst die ursprüngliche
Gummiunterlage
Gummiunterlage. Montieren Sie
für die passende Gröfle.
dann die Dreikant-Unterlage.
3mm Innensechskant
2mm Innensechskant
Verlängerungskabel
KLICK
Gummibänder
für ø 22,2~3,8
Verwenden Sie einen 3 mm Innensechskant
zum Einstellen und Festziehen.
ACHTUNG
Achten Sie darauf, dass der
Verbindungsstecker komplett mit
der Buchse verbunden ist.
Verwenden Sie einen 3 mm Innensechskant
zum Einstellen und Festziehen.
Befestigen Sie das Klettband am Vorbau
Verbinden Sie den Stecker des Lichtsystems sicher mit
der Buchse der Batterie.
ACHTUNG
Achten Sie darauf, dass der
Verbindungsstecker
komplett mit der Buchse
verbunden ist.
D
E
5
