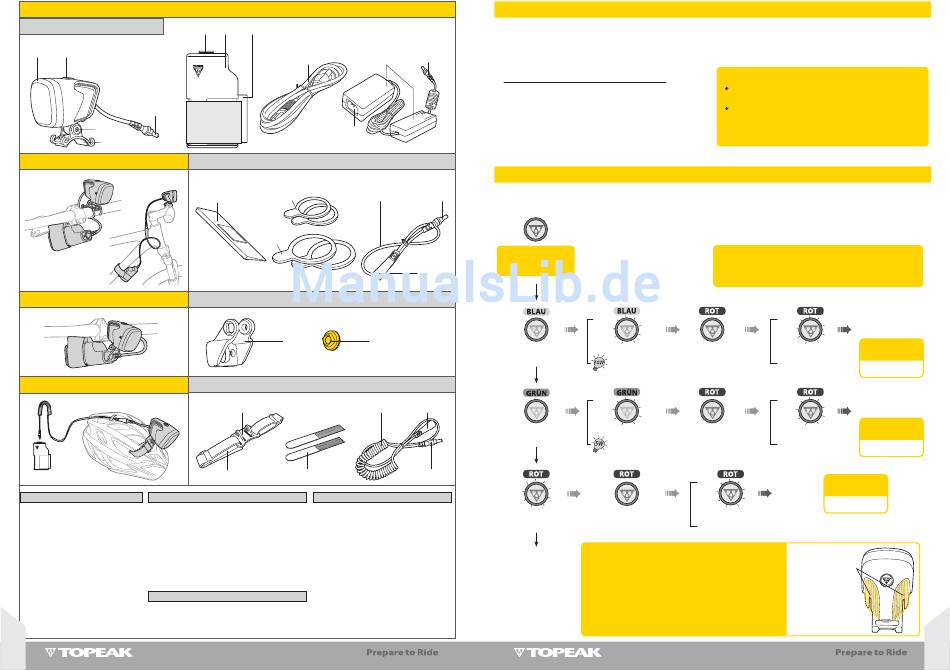

EINZELTEILE-LISTE
HAUPTTEILE
1-1
1-2
1-3
1-4
1-5
MONTAGE AM LENKER
MONTAGE AN DER BATTERIE
MONTAGE AM HELM
HAUPTTEILE
ZUBEHÖR ZUR MONTAGE AM LENKER
1. Lichteinheit (TMS-SP68)
4. Dreikant-Gummiunterlage
1-1 Lichtgehäuse
5. Gummiband-Einheit
1-2 Leistungsregler
5-1 Gummiband 2x (für 22,2-25,4)
1-3 Batterie-Verbindung
5-2 Gummiband 2x (für 25,4-31,8)
1-4 M3 Schraube
6. Kabeleinheit
1-5 Lenkerhalter
6-1 Verlängerungskabel
2. Batterie
6-2 Buchse
2-1 Buchse
6-3 Verbindungsstecker
2-2 Batterie mit Klettverschluss
2-3 Gummiunterlage
ZUBEHÖR ZUR MONTAGE AN DER BATTERIE
3. Ladegerät
3-1 Netzkabel
7. Batteriehalterung
3-2 Batterie-Ladegerät (TMS-SP69)
8. Einstellmutter (zusätzlich)
3-2a Buchse
D
3-2b Batterie-Verbindung
E
2
2-1
2-2
2-3
3-1
3-2a
ZUBEHÖR ZUR MONTAGE AM LENKER
6-1
4
5-1
5-2
ZUBEHÖR ZUR MONTAGE AN DER BATTERIE
7
8
ZUBEHÖR ZUR MONTAGE AM HELM
9-1
10-1
9-2
9-3
ZUBEHÖR ZUR MONTAGE AM HELM
9. Helmhalter-Einheit (TMS-SP36)
9-1 Lichthalter
9-2 Helmband
9-3 Klettband 2x
10. Kabeleinheit
10-1 Verlängerungskabel
10-2 Buchse
10-3 Verbindungsstecker
BATTERIE FUNKTIONSWEISE
Laufzeit-Referenz: 3 Stunden bei 10 W in vollständig geladenem Zustand
Damit die Batterie das Lichtsystem korrekt erkennen kann, muss sie vor dem Einschalten des Lichtsystems mit selbigem sicher verbunden
werden. Drücken und halten Sie den Leistungsregler 3 Sekunden lang, um das Licht anzuschalten.
3-2
3-2b
Wählen Sie die gewünschte Leistungsstufe durch Betätigen des Leistungsreglers.
Modus
Leistungsstufe
1
10 W
2
5 W
3
Blinken
* Reguläre Betriebstemperatur: 15˚C~25˚C (59˚F~77˚F)
LEISTUNGS- UND RESERVESPEICHER-ANZEIGE
6-3
Leistungsregler
Drücken und halten
für 3 Sek., um an-
bzw. auszu schalten.
6-2
10W
ca. 180 min
10-2
5W
ca. 360 min
10-3
Blinken
ca. 1410 min
Aus
LED
Laufzeit
Hinweis
Sollte das Licht nicht angehen, so versuchen Sie es erneut
Blau
3 Std.
anzuschalten.
Grün
6 Std.
Sollte die Umgebungstemperatur besonders hoch oder tief
Rot
24 Std.
sei (auch innerhalb des Betriebstemperaturbereichs), so kann
die Laufzeit auf Grund der Batterieeigenschaften geringer
sein als die reguläre Laufzeit.
Die WhiteLite HP Mega 10W beinhaltet einen Reservespeicher, welcher
bis zu 30 min. zusätzliche Leuchtdauer bei 2,6 W bietet. Das Licht
schaltet sich automatisch aus, sobald die rote LED 1 min. lang geblinkt
hat. Um das Licht weiter zu verwenden, laden Sie die Batterie oder
wechseln Sie jene.
Hinweis:
Battery run times are approximate. Run times will vary due
to usage patterns, temperature, and battery condition.
Blinken ca. 1 min
2,6W Reserve
ca. 30 min
3x Blinken
Blinken ca. 1 min
2,6W Reserve
ca. 30 min
3x Blinken
Blinken ca. 1 min
2,6W Reserve
ca. 30 min
6x Blinken
Hinweis:
Das Lichtgehäuse wird unter 10 W extrem heifl.
Sollten 90º erreicht werden, so schaltet das System
automatisch auf 5 W zurück, nachdem es 6x geblinkt
hat. Drücken Sie den Leistungsregler 2x, um wieder
auf 10 W zu wechseln.
Ausschalten
Max. Leuchtdauer
Blinken ca. 1 min
bei 10 W
6x Blinken
3,5
Stunden
Ausschalten
Max. Leuchtdauer
Blinken ca. 1 min
bei 5 W
6x Blinken
6,5
Stunden
Max. Leuchtdauer
bei 2,6 W
Ausschalten
24
hours
NICHT BERÜHREN
Das Lichtgehäuse
ist unter 10 W
extrem heiß und
kann bei Berührung
Verletzungen
verursachen.
D
E
3
