Inhaltszusammenfassung für Topeak OneUp

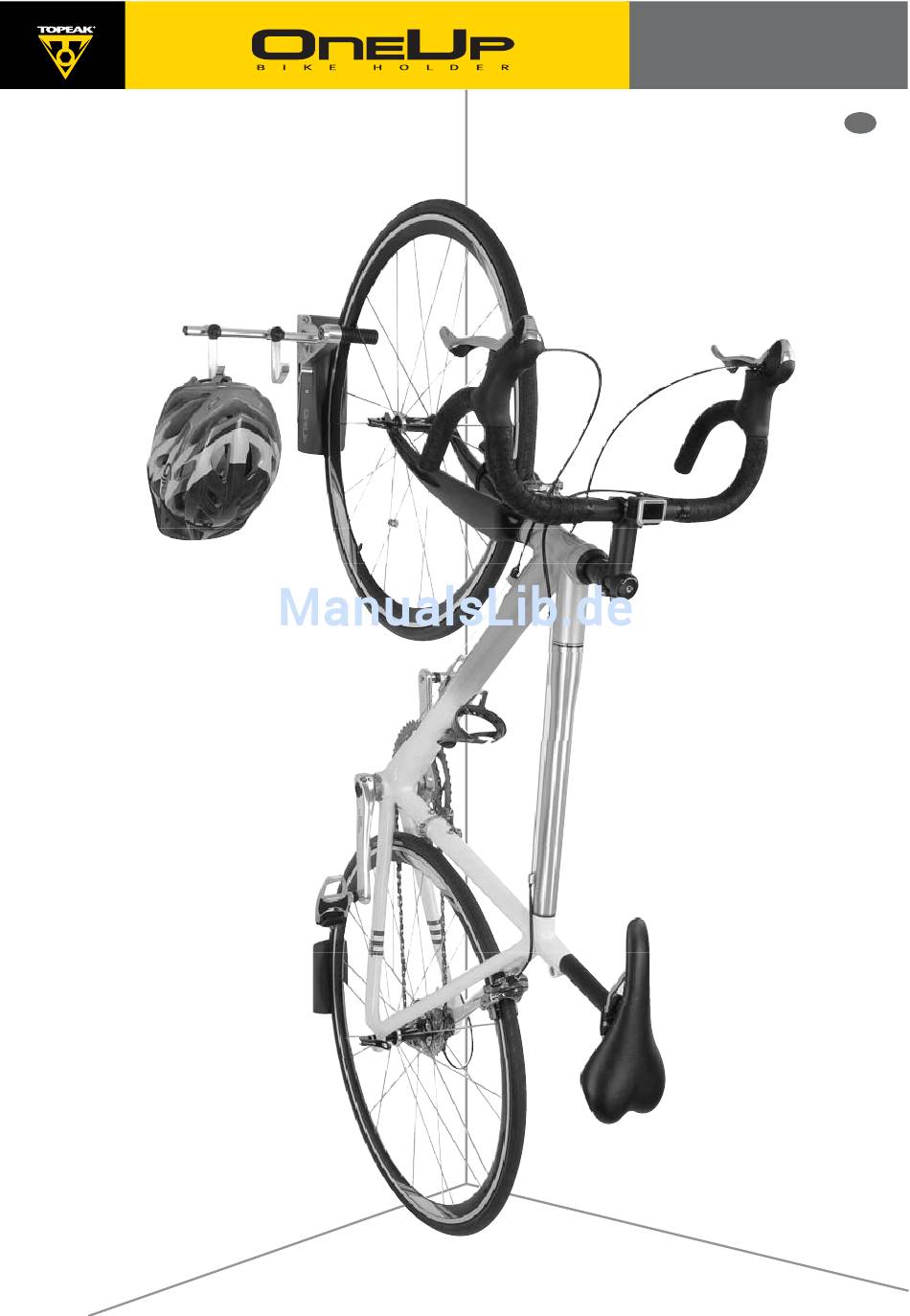

- Seite 1 Bedienungsanleitung...

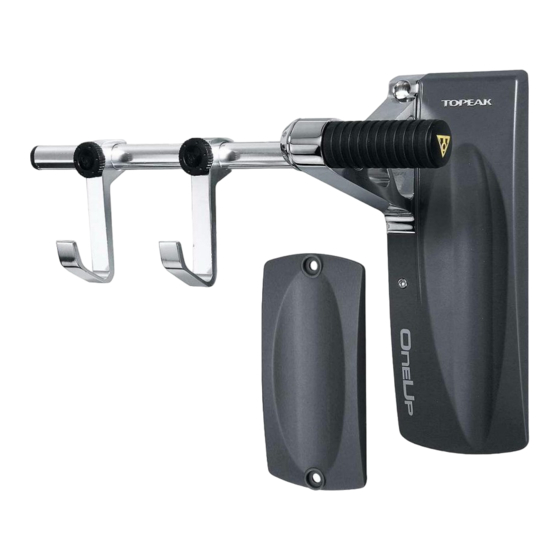

- Seite 2 EINZELTEILE-LISTE Minimum 2,54 cm (1") EINHEIT BESCHREIBUNG ANZAHL Zusatzhalter-Einheit 1a Zusatzhalterung 1b Feststellknopf 1c Haken 1d M10 x 12L Schraube Haupteinheit 2a M15 x 13,5L Schraube 2b Distanzscheibe 2c Vorderrad-Haltestange 2d Haltearm 2e Ø 4,5 x 34L Schraube 2f Ø 7 x 37L Schraube 2g M5 x 14L Schraube 2h Metallplatte 2i M4 x 6L Schraube...
-
Seite 3: Montage
MONTAGE WANDBEFESTIGUNG DER HAUPTEINHEIT 1. Befestigung der Haupteinheit Hinweis: Markieren Sie die Bohrungspunkte. 3 mm Innensechskant 3 mm Innensechskant 2. Befestigung des Zusatzhalters 8 mm Innensechskant 8 mm Innensechskant Solutions de maintenance & de rangement F A H R R A D - H A L T E R U N G... - Seite 4 MONTAGE WANDBEFESTIGUNG DER HINTERRAD-HALTERUNG 3. Befestigung der Hinterradhalterung Hinweis: Hängen Sie Ihr Fahrrad in der Haupteinheit ein und markieren Sie die Stelle, an der das Hinterrad die Wand berührt. Option A Option B Hinweis: Es gibt 2 Möglichkeiten die Hinterradhalterung an der Wand zu befestigen: mittels Schrauben * Helm ist nicht im Lieferumfang enthalten.
- Seite 5 * Änderungen in Design und Eigenschaft bedürfen keiner vorigen Ankündigung. Topeak Produkte sind ausschließlich in gut sortierten Fahrradläden erhältlich. Bitte nehmen Sie Kontakt mit Ihrem näheren Topeak Händler auf, um offene Fragen zu klären. Für Kunden in Deutschland, Tel. 0 26 30-95 52-0 / Homepage: www.topeak.de Copyright ©...
