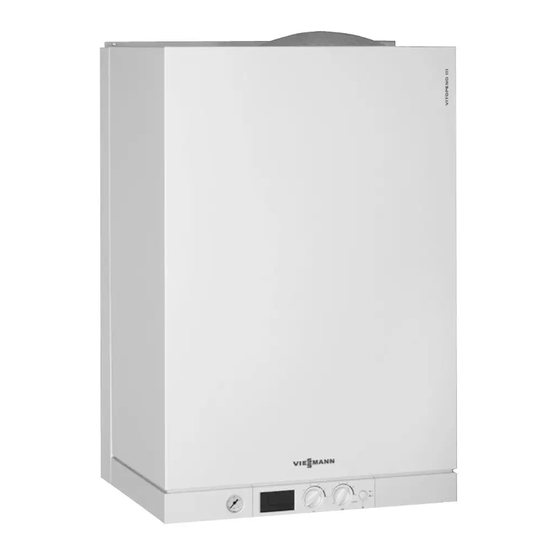

Viessmann VITODENS 111-W Montage- Und Serviceanleitung

Viessmann VITODENS 111-W Montage- Und Serviceanleitung

Typ b1la, 6,5 bis 35,0 kw gas-brennwert-kompaktgerät erdgas- und flüssiggasausführung
Vorschau ausblenden Andere Handbücher für VITODENS 111-W:
Inhaltsverzeichnis

Werbung

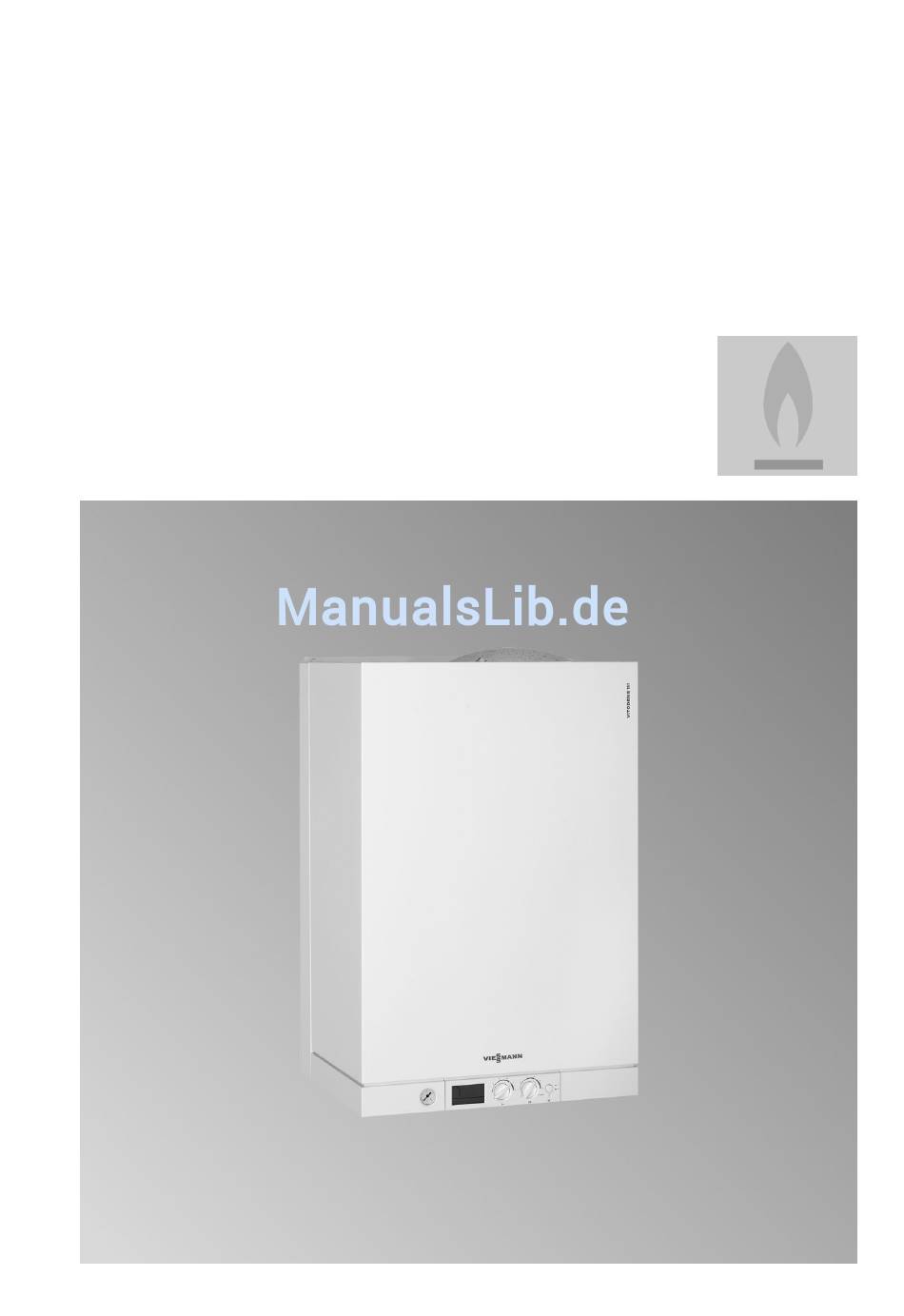

VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft
Vitodens 111-W
Typ B1LA, 6,5 bis 35,0 kW
Gas-Brennwert-Kompaktgerät
Erdgas- und Flüssiggasausführung
Gas-Council-Nr.: 47-819-23; 47-819-24; 47-819-25
Gültigkeitshinweise siehe letzte Seite
VITODENS 111-W
Bitte aufbewahren!
5608 743
3/2012

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITODENS 111-W

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 111-W Typ B1LA, 6,5 bis 35,0 kW Gas-Brennwert-Kompaktgerät Erdgas- und Flüssiggasausführung Gas-Council-Nr.: 47-819-23; 47-819-24; 47-819-25 Gültigkeitshinweise siehe letzte Seite VITODENS 111-W Bitte aufbewahren! 5608 743 3/2012...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Serviceanleitung Produktinformation Produktinformation....................Vorbereitungen zur Montage des Heizkessels............. Montageanleitung Montageablauf Wandhalterung anbauen..................Heizkessel anbauen und Anschlüsse montieren..........10 Regelungsgehäuse öffnen................... 16 Elektrische Anschlüsse..................16 Serviceanleitung Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......20 Weitere Angaben zu den Arbeitsschritten............21 Störungsbehebung Funktionsablauf und mögliche Störungen............
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Technische Daten....................77 Bescheinigungen Konformitätserklärung..................78 Stichwortverzeichnis..................79...
  • Seite 6: Produktinformation

    Landesrecht zur Trinkwassererwärmung erwirken. Anschluss Zubehör Produktbeschreibung Außentemperatursensor und Schaltuhr Der Vitodens 111-W ist mit einem Spei- werden über Kleinspannung an die cher und integrierten Plattenwärmetau- Regelung angeschlossen. scher als Speicherladesystem zur Trink- wassererwärmung ausgerüstet. Anschluss der Heizkreise und der Trink- wasserleitung siehe ab Seite 11.
  • Seite 7: Vorbereitungen Zur Montage Des Heizkessels

    Produktinformation Vorbereitungen zur Montage des Heizkessels Abmessungen und Anschlüsse A Bereich für elektrische Anschlüsse F Gasanschluss 7 22 mm B Heizungsvorlauf 7 22 mm G Kaltwasser 7 15 mm C Kondenswasserabfluss H Warmwasser 7 15 mm D Heizungsrücklauf 7 22 mm E Befülleinrichtung...
  • Seite 8: Anschlüsse Vorbereiten

    Produktinformation Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Anschlüsse vorbereiten Hinweis Der Heizkessel (Schutzart IP X4D) ist für den Einbau in Nassräume im Schutzbe- reich 1 gemäß IEEE Wiring Regulation zugelassen, wenn das Auftreten von Strahlwasser ausgeschlossen ist. Die Forderungen der IEEE Wiring Regu- lation sind zu berücksichtigen.
  • Seite 9: Montageablauf

    Montageablauf Wandhalterung anbauen Ø10...
  • Seite 10: Heizkessel Anbauen Und Anschlüsse Montieren

    Montageablauf Heizkessel anbauen und Anschlüsse montieren Vorderblech abbauen und Heizkessel aufhängen Hinweis Bei der Montage an der Wand beachten: Gewicht ohne Verpackung: ca. 65 kg. 1. Schrauben an der Unterseite des 3. Heizkessel an der Wandhalterung Heizkessels lösen, nicht vollständig einhängen.
  • Seite 11: Wasserseitige Anschlüsse Montieren

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Wasserseitige Anschlüsse montieren Montage der heizwasserseitigen C Gasanschluss und trinkwasserseitigen Armatu- D Kaltwasser ren siehe separate Montagean- E Warmwasser leitung. Trinkwasserseitiger Anschluss Achtung Um Geräteschäden zu vermei- Zul. Betriebsüberdruck Speicher: 10 bar. den, alle Rohrleitungen last- und Bei höherem Netzdruck Sicherheitsven- momentfrei anschließen.
  • Seite 12: Gasanschluss

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Anschluss-Set anbauen Gasanschluss 1. Gasabsperrhahn an Anschluss A anschließen.
  • Seite 13 Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) 2. Dichtheitsprüfung durchführen. Hinweis Zur Dichtheitsprüfung nur geeignete und zugelassene Lecksuchmittel (EN 14291) und Geräte verwenden. Lecksuchmittel mit ungeeigneten Inhaltsstoffen (z.B. Nitrite, Sulfide) können zu Materialschäden führen. Lecksuchmittel-Rückstände nach der Prüfung entfernen. Achtung Überhöhter Prüfdruck führt zu Schäden an Heizkessel und Gasarmatur.
  • Seite 14: Anschluss Kondenswasserablauf

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Anschluss Kondenswasserablauf ■ Falls die Kondenswasserleitung außerhalb des Gebäudes verlegt wird, eine Leitung mit min. 7 30 mm ver- wenden und diese vor Frost schützen. Lange extern verlegte Rohrleitungen vermeiden. Achtung Eine eingefrorene Kondens- wasserleitung kann zu Störun- gen und Schäden am Heizkes- sel führen.
  • Seite 15: Siphon Mit Wasser Füllen

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Siphon mit Wasser füllen Achtung Vor Inbetriebnahme unbedingt Aus der Abflussleitung des Kon- Siphon mit Wasser füllen. denswasseranschlusses kann bei Erstinbetriebnahme Abgas austreten. Min. 0,3 l Wasser in den Abgasan- schluss füllen. Achtung Wasser im Zuluftweg kann die Verbrennungsqualität beein- trächtigen.
  • Seite 16: Regelungsgehäuse Öffnen

    Montageablauf Regelungsgehäuse öffnen Achtung Durch elektrostatische Entladung können elektronische Baugrup- pen beschädigt werden. Vor den Arbeiten geerdete Objekte, z.B. Heizungs- oder Wasserrohre berühren, um die statische Aufladung abzuleiten. Elektrische Anschlüsse Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zube- hörteilen beiliegenden separaten Montageanleitungen beachten.
  • Seite 17: Anschluss Zubehör

    Montageablauf Elektrische Anschlüsse (Fortsetzung) L N 1 L N 4 3 2 1 A Nur bei witterungsgeführtem Betrieb: Außentemperatursensor (Zubehör) B Open Therm-Gerät Bei Anschluss Brücke D entfernen. C Anschlussleitung (Zubehör) D Brücke E Netzanschluss (230 V, 50 Hz). Siehe Seite 18. F Vitotrol 100 oder bauseitiger Raum- temperaturregler (geschalteter Ein- gang 230 V)
  • Seite 18: Netzanschluss

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Außentemperatursensor (Zubehör) 2. Die bei dem Außentemperatursensor mitgelieferte Anschlussleitung an 1. Außentemperatursensor montieren. Steckplatz „X21“ einstecken. Montageort: 3. Außentemperatursensor an den ■ Nord- oder Nordwestwand, 2 bis Klemmen 3 und 4 anschließen (siehe 2,5 m über dem Boden, bei mehr- Seite 17).
  • Seite 19: Anschlussleitungen Verlegen Und Regelungsgehäuse Schließen

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Gefahr Gerät und Rohrleitungen müssen Fehlende Erdung von Kompo- mit dem Potenzialausgleich des nenten der Anlage kann bei Hauses verbunden sein. einem elektrischen Defekt zu gefährlichen Verletzungen durch elektrischen Strom führen. Anschlussleitungen verlegen und Regelungsgehäuse schließen Achtung Anschlussleitungen werden beschädigt, wenn sie an heißen...
  • Seite 20: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Heizungsanlage füllen............ 21 • • •...
  • Seite 21: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Heizungsanlage füllen Achtung ■ Füllwasser mit einer Wasser- Ungeeignetes Füllwasser fördert härte über 300 ppm muss ent- Ablagerungen und Korrosionsbil- härtet werden. dung und kann zu Schäden am ■ Dem Füllwasser kann ein spe- Heizkessel führen.
  • Seite 22 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Absperrventile A und B öffnen. 5. Hähne C öffnen und Heizungsan- lage füllen. (Mindest-Anlagendruck > 0,8 bar). 6. Hähne C schließen.
  • Seite 23: Heizkessel Entlüften Durch Spülen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizkessel entlüften durch Spülen 1. Heizwasserseitige Absperrventile 4. Hähne A und B schließen, heiz- schließen. wasserseitige Absperrventile öffnen. 2. Ablaufschlauch am oberen Hahn B 5. Leitung zwischen den Hähnen A mit einem Abwasseranschluss ver- abschrauben und aufbewahren.
  • Seite 24: Umstellen Auf Betrieb Mit Flüssiggas

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Umstellen auf Betrieb mit Flüssiggas Im Auslieferungszustand ist der Heiz- Separate Montageanleitung. kessel auf Betrieb mit Erdgas eingestellt. Zum Betrieb mit Flüssiggas muss die Gasdüse gewechselt werden und die Umstellung von Flüssiggas auf Erdgas Gasart an der Regelung umgestellt wer- siehe Seite 57.
  • Seite 25: Brennerleistung An Abgasanlage Anpassen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Heizkessel in Betrieb nehmen. 7. Maßnahme entsprechend der folgen- den Tabelle treffen. Hinweis Bei Erstinbetriebnahme kann das 8. Heizkessel außer Betrieb nehmen, Gerät auf Störung gehen, weil sich Gasabsperrhahn schließen, Mano- Luft in der Gasleitung befindet.
  • Seite 26 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Netzschalter einschalten. 2. Beide Drehknöpfe „tw“ und „tr“ gleichzeitig in Mittelstellung drehen. Im Display erscheint „SERV“. 3. Erforderlichen Korrekturfaktor für die angeschlossene Abgasanlage aus folgender Tabelle ablesen. 4. Drehknopf „tw“ innerhalb von 2 s in den linken oberen Bereich drehen.
  • Seite 27: Max. Heizleistung Reduzieren

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Max. Heizleistung reduzieren Die Max. Heizleistung kann entspre- chend den Erfordernissen der Anlage reduziert werden. 1. Netzschalter einschalten. Hinweis Die Heizleistung kann nur bei laufen- dem Brenner verändert werden. 2. Drehknopf „tr“ auf Rechtsan- schlag drehen, bis im Display „SERV“...
  • Seite 28: Umwälzpumpe An Die Heizungsanlage Anpassen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Eingestellte Wärmeleistung durch Messen des Gasdurchsatzes prü- fen. 5. Eingestellte Wärmeleistung überneh- men: Drehknopf „tw“ weniger als 2 s auf Rechtsanschlag und danach zurück in den rechten Regelbereich drehen. Im Display erscheint während der Übernahme „–...
  • Seite 29 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) C 26 kW, Pumpenstufe 2 E Obergrenze Arbeitsbereich D 35 kW, Pumpenstufe 2 1. Netzschalter einschalten. 2. Beide Drehknöpfe „tw“ und „tr“ gleichzeitig in Mittelstellung drehen. Im Display erscheint „SERV“. 3. Drehknopf „tr“ innerhalb von 2 s in den rechten oberen Bereich drehen.
  • Seite 30: Co -Gehalt Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) -Gehalt prüfen Hinweis Gerät mit unbelasteter Verbrennungsluft betreiben, um Betriebstörungen und Schäden zu vermeiden. 01. Abgasanalysegerät an der Öffnung Abgas A am Kesselanschluss- Stück anschließen. 02. Heizkessel in Betrieb nehmen und Dichtheit prüfen.
  • Seite 31 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 04. Obere Wärmeleistung einstellen: Drehknopf „tr“ auf Rechtsan- schlag drehen, bis im Display 5 Bal- ken für obere Wärmeleistung erscheinen. 05. CO -Gehalt für obere Wärmeleis- tung messen. Der CO -Gehalt muss zwischen 7,0 und 10,5 % liegen.
  • Seite 32: Brenner Ausbauen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 11. Beide Drehknöpfe „tw“ und „rt“ wieder in ursprüngliche Stellung drehen. Brenner ausbauen F 4x 1. Netzspannung ausschalten. 3. Elektrische Leitungen von Gebläse- motor A, Gasarmatur B und Elekt- 2. Gaszufuhr sperren. roden C abziehen.
  • Seite 33: Brennerdichtung Und Flammkörper Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Tülle D nach unten drücken. 6. Vier Schrauben F lösen und Bren- ner abnehmen. 5. Verschraubung des Gasanschluss- rohrs E lösen. Achtung Um Beschädigungen zu ver- meiden, Brenner nicht auf Flammkör- per ablegen! Brennerdichtung und Flammkörper prüfen Brennerdichtung A und Flammkörper...
  • Seite 34 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Elektrode B ausbauen. 4. Neuen Flammkörper D mit neuer Dichtung E einsetzen und befesti- 2. Zwei Torxschrauben lösen und Wär- gen. medämmring C abnehmen. Achtung 3. Zwei Torxschrauben lösen und Schrauben so fest anziehen, Flammkörper D mit Dichtung E dass die Bauteile nicht...
  • Seite 35: Elektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Wärmedämmring C anbauen. 6. Elektrode B anbauen. Achtung Achtung Schrauben so fest anziehen, Schrauben so fest anziehen, dass die Bauteile nicht dass die Bauteile nicht beschädigt werden und die beschädigt werden und die Funktion gewährleistet ist.
  • Seite 36: Heizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizflächen reinigen Achtung Kratzer an Teilen, die mit Abgas in Berührung kommen, können zu Korrosion führen. Heizflächen nicht ausbürs- ten! Ablagerungen von den Heizflächen A der Brennkammer trocken absau- gen. 2. Falls erforderlich Heizflächen A mit leicht sauren, chloridefreien Reini- gungsmitteln auf Basis von Phos- phorsäure einsprühen und min.
  • Seite 37: Kondenswasserablauf Prüfen Und Siphon Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kondenswasserablauf prüfen und Siphon reinigen 1. Haken lösen und Siphon A mit Dichtstück B herausnehmen. Siphon A nach oben vom Ablaufan- schluss abziehen. 2. Zulaufschlauch C von Siphon A abziehen. 3. Siphon A reinigen. 4.
  • Seite 38: Brenner Einbauen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner einbauen A 4x 1. Brenner anbauen und mit vier 3. Vier Schrauben A über Kreuz anzie- Schrauben A fixieren. hen. 2. Neue Dichtung einlegen und Ver- Achtung schraubung des Gasanschlussroh- Schrauben so fest anziehen, res B festschrauben.
  • Seite 39: Membran-Ausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Elektrische Leitungen von Gebläse- 7. Tülle C wieder nach oben schie- motor D, Gasarmatur E und Zünd- ben. einheit F anbauen. 5. Gaszufuhr wieder herstellen und Netzspannung einschalten. 6. Dichtheit der gasseitigen Anschlüsse prüfen.
  • Seite 40: Gasführende Teile Bei Betriebsdruck Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Anlage so weit entleeren, bis Mano- meter „0“ anzeigt. 2. Falls der Vordruck des Membran- Ausdehnungsgefäßes niedriger ist, als der statische Druck der Anlage, Stickstoff nachfüllen, bis der Vor- druck 0,1 bis 0,2 bar höher ist. 3.
  • Seite 41: Vorderblech Anbauen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Vorderblech anbauen 1. Vorderblech einhängen. 2. Schrauben an der Unterseite festdre- hen. Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betrei- ber der Anlage die Bedienungsanleitung zu übergeben und ihn in die Bedienung einzuweisen.
  • Seite 42: Störungsbehebung

    Störungsbehebung Funktionsablauf und mögliche Störungen Displayanzeige Maßnahme nein Wärmeanforde- Sollwert erhöhen, rung durch Rege- für Wärmeab- lung nahme sorgen nein Gebläse läuft an nach ca. 1 min Stö- Gebläse,Verbin- rung F9 dungsleitungen des Gebläses, Spannungsversor- gung am Gebläse und Gebläsean- steuerung prüfen nein Zündung...
  • Seite 43: Störungsanzeige Im Display

    Störungsbehebung Funktionsablauf und mögliche Störungen (Fortsetzung) Brenner in Betrieb nein schaltet unterhalb Dichtheit der des eingestellten Abgasanlage prü- Kesselwassertem- fen (Abgasrezirku- peratur-Sollwertes lation), Gasfließ- aus und startet druck prüfen unmittelbar neu Störungsanzeige im Display Störungen werden durch einen blinken- den Störcode mit Störsymbol „U“ im Dis- play angezeigt.
  • Seite 44 Störungsbehebung Störungsanzeige im Display (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Keine Warmwasser- Kurzschluss Spei- Sensor prüfen (siehe bereitung chertemperatursen- Seite 51). Keine Warmwasser- Kurzschluss Aus- Sensor prüfen (siehe bereitung lauftemperatursen- Seite 52). Keine Warmwasser- Unterbrechung Sensor prüfen (siehe bereitung Speichertempera- Seite 51).
  • Seite 45 Störungsbehebung Störungsanzeige im Display (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner auf Störung Temperaturbe- Füllstand der Heizungs- grenzer hat ausge- anlage prüfen. Umwälz- löst pumpe prüfen. Anlage entlüften. Temperaturbe- grenzer und Verbin- dungsleitungen prüfen (siehe Seite 53). „Reset“...
  • Seite 46 Störungsbehebung Störungsanzeige im Display (Fortsetzung) Störungs- Verhalten der Störungsursache Maßnahme code im Anlage Display Brenner auf Störung Gebläsestillstand Gebläse prüfen, Verbin- nicht erreicht dungsleitungen zum Gebläse prüfen, Geblä- seansteuerung prüfen. „Reset“ betätigen (siehe Seite 47). Brenner blockiert Elektrische Verbindungsleitung Ansteuerung Gebläse prüfen, falls Gebläse (Rege- erforderlich, austauschen...
  • Seite 47 Störungsbehebung Störungsanzeige im Display (Fortsetzung) Reset betätigen Drehknopf „rt“ auf Stellung „U RESET“ drehen, bis „SERV“ erscheint. Drehknopf innerhalb von 2 s wieder zurück in den Regelbereich drehen.
  • Seite 48: Instandsetzung

    Störungsbehebung Instandsetzung Vorderblech abbauen 1. Schrauben an der Unterseite des 2. Vorderblech abnehmen. Heizkessels lösen, nicht herausdre- hen. Außentemperatursensor 1. Regelungsgehäuse öffnen. Siehe Seite 16.
  • Seite 49 Störungsbehebung Instandsetzung (Fortsetzung) 2. Leitungen des Außentemperatursen- sors abklemmen. 4 3 2 1 3. Widerstand des Sensors messen und mit Kennlinie vergleichen. 4. Bei starker Abweichung Sensor aus- tauschen. 10 20 30 Temperatur in °C...
  • Seite 50 Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor 1. Leitungen am Kesseltemperatursen- sor A abziehen und Widerstand messen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Heizkessel heizwasserseitig entleeren und Sen- sor austauschen. Gefahr Kesseltemperatursensor sitzt direkt im Heizwasser (Verbrü- hungsgefahr).
  • Seite 51: Speichertemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Speichertemperatursensor prüfen 1. Stecker % am Leitungsbaum abzie- hen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor aus- tauschen. 10 30 50 70 90 110 Temperatur in °C...
  • Seite 52: Auslauftemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Auslauftemperatursensor prüfen 1. Leitungen am Auslauftemperatur- sensor A abziehen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor aus- tauschen. Gefahr Auslauftemperatursensor 10 30 50 70 90 110 sitzt direkt im Trinkwasser Temperatur in °C (Verbrühungsgefahr).
  • Seite 53: Temperaturbegrenzer Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Temperaturbegrenzer prüfen Wenn sich nach einer Störabschaltung das Brennersteuergerät nicht entriegeln lässt, obwohl die Kesselwassertempera- tur unterhalb von ca. 95 °C liegt, Tem- peraturbegrenzer prüfen. 1. Leitungen des Temperaturbegren- zers A abziehen. 2. Durchgang des Temperaturbegren- zers mit einem Vielfachmessgerät prüfen.
  • Seite 54: Abgastemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Abgastemperatursensor prüfen 1. Leitungen am Abgastemperatursen- sor A abziehen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor aus- tauschen. 10 30 50 70 90 110 Temperatur in °C...
  • Seite 55: Plattenwärmetauscher Prüfen Und Reinigen

    Störungsbehebung Instandsetzung (Fortsetzung) Plattenwärmetauscher prüfen und reinigen Hinweis Heizkessel heizwasser- und trinkwas- serseitig entleeren. 1. Plattenwärmetauscher A abschrau- 3. Einbau mit neuen Dichtungen in ben (Schrauben B) und nach vorn umgekehrter Reihenfolge. heraus nehmen. 2. Heizwasser- und trinkwasserseitige Anschlüsse auf Verschmutzung und Verkalkung prüfen, ggf.
  • Seite 56: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen 1. Netzspannung ausschalten. 2. Regelungsgehäuse öffnen (siehe Seite 16). 3. Sicherung F4 prüfen.
  • Seite 57: Gasart Umstellen

    Gasart umstellen Umstellung von Flüssiggas auf Erdgas Gasblende ausbauen 2. Elektrische Leitung von Gaskombi- regler A abziehen. 3. Zwei Schrauben B lösen und Gas- kombiregler A abnehmen. 4. Gasblende C aus Gaskombiregler A herausnehmen. 5. Gaskombiregler A mit neuer Dich- tung D anbauen.
  • Seite 58: Co 2 -Gehalt Prüfen

    Gasart umstellen Umstellung von Flüssiggas auf Erdgas (Fortsetzung) 2. Beide Drehknöpfe „tw“ und „tr“ gleichzeitig in Mittelstellung drehen. Im Display erscheint „SERV“. 3. Drehknopf „tr“ innerhalb von 2 s auf Linksanschlag drehen. Im Display erscheint „A“ und der eingestellte Wert blinkt. 4.
  • Seite 59: Regelung

    Regelung Funktionen und Betriebsbedingungen bei witterungsgeführtem Betrieb Heizbetrieb Bei witterungsgeführtem Betrieb wird die Kesselwassertemperatur in Abhängig- keit von der Außentemperatur geregelt. Heizkennlinie der witterungsgeführten Regelung -5 -10 -15 -20 Außentemperatur in °C Einstellung Drehknopf „tr“ Frostschutzfunktion A = 1 B = 2 Die Frostschutzfunktion ist nur mit ange- C = 3 schlossenem Außentemperatursensor...
  • Seite 60: Trinkwassererwärmung

    Regelung Funktionen und Betriebsbedingungen bei… (Fortsetzung) Trinkwassererwärmung ■ Bei Kesselwassertemperatur ≥ Warm- Aufheizung des Ladespeichers aus kaltem Zustand wassertemperatur-Sollwert wird die Speicherladepumpe eingeschaltet. ■ Bei Kesselwassertemperatur ≤ Warm- Falls die vom Speichertemperatursen- sor erfasste Temperatur niedriger ist, als wassertemperatur-Sollwert wird der der vorgegebene Sollwert, wird die Hei- Brenner eingeschaltet und nach Errei- zungs-Umwälzpumpe eingeschaltet und...
  • Seite 61: Schemen

    Schemen Anschluss- und Verdrahtungsschema Schrittmotor Umschaltventil Zündung/Ionisation...
  • Seite 62 Schemen Anschluss- und Verdrahtungsschema (Fortsetzung) Vitotrol 100 § Kesseltemperatursensor ■ Typ RT Auslauftemperatursensor (Gas- ■ Typ UTA Brennwertkombigerät) ■ Typ UTDB Speichertemperatursensor (Gas- ■ Typ UTDB-RF Brennwertheizgerät) Netzeingang 230 V/50 Hz Abgastemperatursensor Fernbedienung (Open-Therm- sÖ Umwälzpumpe (Heizwasser) Gerät)) Speicherladepumpe Außentemperatursensor (Zube- Gasmagnetventil hör) Temperaturbegrenzer...
  • Seite 63: Einzelteillisten

    Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)
  • Seite 64: Übersicht Der Baugruppen

    Einzelteillisten Übersicht der Baugruppen A Typenschild (auf dem Kapselblech) D Baugruppe Hydraulik B Baugruppe Gehäuse E Baugruppe Regelung C Baugruppe Wärmezelle F Baugruppe Sonstige...
  • Seite 65: Baugruppe Gehäuse

    Einzelteillisten Übersicht der Baugruppen (Fortsetzung) G Baugruppe Speicher Baugruppe Gehäuse 0001 Vorderblech 0007 Spannverschluss (Satz) 0002 Schriftzug 0008 Rohrclip Ø 18 0003 Kapselblech mit Dichtung 0012 Luftkastendichtung Gasrohr 0004 Dichtprofil 0013 Wandhalterung 0005 Regelungsträger 0014 Durchführungstüllen (5 Stück) 0006 Zugriffschutz 0013 0014 0007...
  • Seite 66: Baugruppe Wärmezelle

    Einzelteillisten Baugruppe Wärmezelle 0001 Dichtung DN 60 0009 Kondenswasserschlauch 0002 Kesselanschluss-Stück 0010 Schwallsiphon 0003 Verschluss-Stopfen Kesselan- 0013 Kondenswasserschlauch schluss-Stück 0015 Gasanschlussrohr 0004 Abgasdichtung 0016 Dichtung 17 x 24 x 2 (Satz) 0005 Abgastemperatursensor 0019 Brenner 0006 Wärmetauscher 0020 T-Verbinder 0007 Wärmedämmblock 0021 Schlauch 19 x 600 mm gewellt 0008 Formschlauch Heizwasserrück- 0023 Federbandschelle DN 25...
  • Seite 67: Baugruppe Brenner

    Einzelteillisten Baugruppe Wärmezelle (Fortsetzung) 0001 0005 0002 0001 0003 0003 0004 0014 0015 0006 0013 0004 0013 0014 0015 0007 0012 0008 0009 0011 0010 0011 0016 Baugruppe Brenner 0001 Brennerdichtung 0005 Brennertür 0002 Wärmedämmring 0006 Dichtung Ionisationselektrode 0003 Zylinderflammkörper 0007 Zünd- und Ionisationselektrode 0004 Flammkörperdichtung 0008 Dichtung Brennertürflansch...
  • Seite 68 Einzelteillisten Baugruppe Brenner (Fortsetzung) 0009 Radiallüfter 0013 Dichtungen (Satz) 0010 Gasventil 0014 Umstellsatz G31 0012 Venturiverlängerung 0003 0001 0002 0006 0003 0005 0007 0006 0004 0012 0008 0009 0013 0014 0013 0010 0013...
  • Seite 69: Baugruppe Hydraulik

    Einzelteillisten Baugruppe Hydraulik 0001 Temperatursensor 0029 Rücklaufrohr 0002 Thermoschalter 0030 Sicherheitsventil 0003 Entlüftungshahn G ⅜ 0031 Kondenswasserschlauch 0004 Schlauch Ø 10 x 1,5 x 750 0032 Umwälzpumpe UPS 60 (19 - 26 0005 Clip Ø 8 (5 Stück) 0006 Anschlussrohr Wärmetauscher 0033 Schnellentlüfter 0008 Federbandschelle DN 25 0034 Umwälzpumpenmotor UPS 60...
  • Seite 70 Einzelteillisten Baugruppe Hydraulik (Fortsetzung) 0047 0004 0003 0038 0048 0005 0001 0039 0012 0027 0008 0002 0005 0006 0040 0016 0041 0005 0027 0007 0012 0029 0011 0010 0009 0030 0008 0013 0031 0010 0033 0020 0042 0015 0032 0015 0034 0028 0020...
  • Seite 71: Baugruppe Aqua-Platine

    Einzelteillisten Baugruppe Aqua-Platine 0001 Ventileinsatz 0008 Temperatursensor 0002 Vorlaufeinheit 0009 Clip Ø 8 (5 Stück) 0003 Rücklaufeinheit 0010 Clip Ø 10 (5 Stück) 0004 Überströmventil 0011 Rohrclip Ø 18 (5 Stück) 0005 Überströmleitung 0012 Dichtung A 17 x 24 x 2 (Satz) 0006 Plattenwärmetauscher 0013 Dichtung O-Ring 17,86 x 2,62 0007 Profildichtung...
  • Seite 72: Baugruppe Regelung

    Einzelteillisten Baugruppe Regelung 0001 Regelung 0006 Leitungsbaum Schrittmotor 0002 Abdeckung Anschlussraum 0007 Zündleitung mit Winkelstecker 0003 Sicherung T2,5 A 250 V 5 kΩ 0004 Leitungsbaum X20 0008 Leitungsfixierung 0005 Leitungsbaum 100/35...
  • Seite 73 Einzelteillisten Baugruppe Regelung (Fortsetzung) 0002 0008 0003 0001 0004 0005 0007 0006...
  • Seite 74: Baugruppe Speicher

    Einzelteillisten Baugruppe Speicher 0001 O-Ring 14,3 x 2,4 (Satz) 0008 Schutzprofil 0002 Clip Ø 15 (5 Stück) 0009 SchlauchschelleØ 340 - 360 x 9 0003 Anschlussrohr Warmwasser 0010 Speicher 0004 Rückflußverhinderer (Patrone) 0011 Wärmedämmung EPS vorn 0005 Absperrwinkel Speicher 0012 Wärmedämmung EPS hinten 0006 Anschlussrohr Warmwasser 0014 Zugentlastung 0007 Flachdichtung...
  • Seite 75: Baugruppe Sonstige

    Einzelteillisten Baugruppe Speicher (Fortsetzung) 0012 0010 0011 0009 0002 0002 0014 0007 0003 0005 0001 0001 0007 0004 0001 0007 0007 0006 0015 0008 Baugruppe Sonstige 0001 Spezialschmierfett 0003 Lackstift weiß 0002 Sprühdosenlack weiß...
  • Seite 76 Einzelteillisten Baugruppe Sonstige (Fortsetzung) 0004 Montage- und Serviceanleitung 0005 Bedienungsanleitung 0001 0002 0004 0005 0003...
  • Seite 77: Technische Daten

    Technische Daten Technische Daten Nennspannung: 230 V~ Einstellung Tempera- Nennfrequenz: 50 Hz turbegrenzer: 100 °C (fest) Nennstrom: 2,0 A~ Vorsicherung (Netz): max. 3 A Schutzklasse: Schutzart: IP X4D gemäß EN 60529 Zulässige Umgebungstemperatur ■ bei Betrieb: 0 bis +40 °C ■...
  • Seite 78: Konformitätserklärung

    Bescheinigungen Konformitätserklärung Konformitätserklärung für Vitodens 111-W Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitodens 111-W mit den folgenden Normen über- einstimmt: DIN 4753 EN 55 014-1 EN 297 EN 55 014-2...
  • Seite 79: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Heizungsrücklauf.........7 Abgasleitung........15 Heizungsvorlauf........7 Anlage füllen........21, 22 Anlagendruck........22 Anschlussdruck........24 Ionisationselektrode......35 Anschlüsse........7, 11 Anschluss-Schema......61 Auslauftemperatursensor.....52, 54 Kaltwasseranschluss......7 Außentemperatursensor ....48 Kesseltemperatursensor ....50 Kondensat..........14 Kondenswasserablauf....14, 37 Befüllfunktion........21 Konformitätserklärung......78 Befüllung..........7 Brenner ausbauen......32 Brennerdichtung.........33 Leistung reduzieren......27 Brenner einbauen......38 Leistungsanpassung Brennkammer reinigen.......36 ■ Abgasleitungslänge......25 Elektrische Anschlüsse......16 Max.
  • Seite 80: Gültigkeitshinweis

    Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Technische Daten ......77 Zuluftleitung........15 Temperaturbegrenzer......53 Zündelektrode........35 Zündung..........35 Wandmontage........9 Warmwasseranschluss......7 Wasserseitige Anschlüsse....11 Witterungsgeführter Betrieb....59 Gültigkeitshinweis Herstell-Nr.: 7499484 7499485 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
