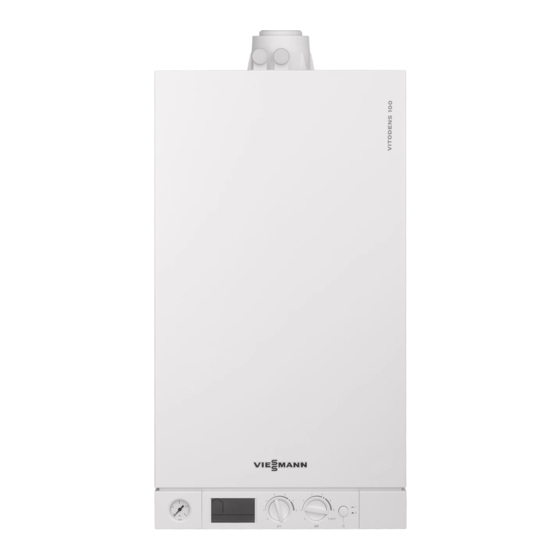

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit Regelung für angehobenen Betrieb oder witterungsgeführten Betrieb VITODENS 100-W Bitte aufbewahren! 5581 584 1/2014...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Unsachgemäß durchgeführte Gefahr Arbeiten an der Heizungsanlage Dieses Zeichen warnt vor Perso- können zu lebensbedrohenden nenschäden. Unfällen führen.
-
Seite 3: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Gasgeruch Verhalten bei Brand Gefahr Gefahr Austretendes Gas kann zu Bei Feuer besteht Verbrennungs- Explosionen führen, die und Explosionsgefahr. schwerste Verletzungen zur ■ Heizungsanlage ausschalten. Folge haben. ■ Absperrventile in den Brenn- ■ Nicht rauchen! Offenes Feuer stoffleitungen schließen. - Seite 4 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Bedingungen an den Aufstellraum Achtung Unzulässige Umgebungsbedin- Gefahr gungen können Schäden an der Verschlossene Zuluftöffnungen Heizungsanlage verursachen führen zum Mangel an Verbren- und einen sicheren Betrieb nungsluft. Dadurch kommt es zu gefährden. unvollständiger Verbrennung ■ Umgebungstemperaturen grö- und Bildung von lebensbedroh- ßer 0 °C und kleiner 35 °C lichem Kohlenmonoxid.
- Seite 5 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Komponenten, die nicht mit der Heizungsanlage geprüft wurden, können Schäden an der Hei- zungsanlage hervorrufen oder deren Funktionen beeinträchti- gen. Anbau oder Austausch aus- schließlich durch den Fachbe- trieb vornehmen lassen.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme....................Fachbegriffe......................Ihre Anlage ist voreingestellt................Tipps zum Energiesparen..................Tipps für mehr Komfort..................Über die Bedienung Übersicht der Bedien- und Anzeigeelemente............10 ■ Bedien- und Anzeigeelemente................10 ■ Anzeigen im Display..................10 Betriebsweise der Heizungsanlage..............11 ■... - Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Inspektion und Wartung..................22 ■ .......................... 22 Anhang Begriffserklärungen....................23 Stichwortverzeichnis..................25...
-
Seite 8: Zuerst Informieren Erstinbetriebnahme
über seine weiteren Tätigkeiten an Ihrer Feuerungsanlage (z. B. regelmäßige Messungen, Reinigung). Fachbegriffe Zum besseren Verständnis der Funktio- Weitere Informationen finden Sie nen Ihrer Viessmann Regelung werden im Kapitel „Begriffserklärungen“ einige Fachbegriffe näher erläutert. im Anhang. Diese Fachbegriffe sind wie folgt gekennzeichnet:... -
Seite 9: Tipps Zum Energiesparen
Zuerst informieren Tipps zum Energiesparen Raumbeheizung ■ Rollläden: Schließen Sie die Rollläden (falls vor- ■ Raumtemperatur: handen) bei einbrechender Dunkel- Überheizen Sie Ihre Räume nicht. heit. Jedes Grad Raumtemperatur weniger ■ Thermostatventile: spart bis zu 6 % Heizkosten. Stellen Sie die Thermostatventile rich- Stellen Sie Ihre Raumtemperatur nicht tig ein. -
Seite 10: Über Die Bedienung
Über die Bedienung Übersicht der Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente °C COMFORT A Manometer D tr Drehknopf „Heizwassertempe- B Display ratur“ und „Reset“ C tw Drehknopf „Warmwasser- E Netzschalter temperatur “ Anzeigen im Display °C 8:8:8 8:8:8 °F ECO COMFORT SERV A Heizbetrieb F Komfortfunktion eingeschaltet B Warmwasserbereitung... -
Seite 11: Betriebsweise Der Heizungsanlage
Über die Bedienung Betriebsweise der Heizungsanlage Betrieb ohne Raumtemperatur-Regelgerät Weitere Informationen finden Sie Die gewünschte Heizwassertemperatur im Kapitel „Begriffserklärungen“ stellen Sie am Drehknopf „tr“ ein im Anhang. (siehe Seite 14). Betrieb mit Raumtemperatur-Regelgerät Weitere Informationen finden Sie Hinweis im Kapitel „Begriffserklärungen“ Damit die gewünschte Raumtemperatur im Anhang. -
Seite 12: Ein- Und Ausschalten Heizungsanlage Einschalten
Ein- und Ausschalten Heizungsanlage einschalten Bevor Sie eine ausgeschaltete Hei- zungsanlage nach längerer Außerbe- triebnahme wieder einschalten, empfeh- len wir Ihnen, sich mit Ihrem Heizungs- fachbetrieb in Verbindung zu setzen. 1. Kontrollieren Sie den Druck der Hei- zungsanlage am Manometer. Mindestanlagendruck 0,8 bar Falls der Druck der Anlage zu niedrig ist, benachrichtigen Sie bitte Ihren... -
Seite 13: Ohne Frostschutz (Außerbetriebnahme)
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) Drehen Sie beide Drehknöpfe auf „0“. Für den Heizkessel und den Speicher- Wassererwärmer ist die Frostschutz- überwachung aktiv. Hinweis Frostschutz für die gesamte Heizungs- anlage siehe Bedienungsanleitung für das Raumtemperatur-Regelgerät. Ohne Frostschutz (Außerbetriebnahme) Falls Sie Ihre Heizungsanlage für län- gere Zeit (mehrere Monate) nicht nutzen wollen, sollten Sie sie außer Betrieb neh- men. -
Seite 14: Einstellungen Heizen
Einstellungen Heizen Weitere Informationen finden Sie im Kapitel „Begriffserklärungen“ im Anhang. Einschalten: Stellen Sie den Drehknopf „tr“ auf die gewünschte Heizwassertemperatur . Hinweis Falls ein Raumtemperatur-Regelgerät angeschlossen ist, stellen Sie die gewünschte Raumtemperatur am Raumtemperatur-Regelgerät ein. Wenn Raumbeheizung erfolgt, erscheint die Anzeige „r“... -
Seite 15: Einschalten
Einstellungen Warmwasser (Fortsetzung) Einschalten: Stellen Sie den Drehknopf „tw“ auf die gewünschte Warmwassertemperatur. Wenn Warmwasserbereitung erfolgt, erscheint die Anzeige „w“ im Display. Ausschalten: Stellen Sie den Drehknopf „tw“ auf „0“. Komfortfunktion ein- und ausschalten Weitere Informationen finden Sie Bei eingeschalteter Komfortfunktion wird im Kapitel „Begriffserklärungen“... - Seite 16 Einstellungen Komfortfunktion ein- und ausschalten (Fortsetzung) Komfortfunktion ausschalten Drehen Sie den Drehknopf „tw“ kurz- zeitig bis zum Linksanschlag (weniger als 2 s) und wieder nach rechts. Im Display erscheint „ECO“.
-
Seite 17: Anzeigen
Anzeigen Heizwassertemperatur Weitere Informationen finden Sie im Kapitel „Begriffserklärungen“ im Anhang. Die Kesselwassertemperatur wird wäh- rend des Betriebs ständig im Display °C angezeigt. -
Seite 18: Was Ist Zu Tun? Räume Zu Kalt
Was ist zu tun? Räume zu kalt Ursache Behebung Die Heizungsanlage ist ausgeschaltet. ■ Schalten Sie den Netzschalter „ “ ein (siehe Abbildung Seite 10). ■ Schalten Sie den Hauptschalter, falls vorhanden (außerhalb des Heizraums) ein. ■ Schalten Sie die Sicherung in der Stromkreisverteilung (Haussicherung) ein. -
Seite 19: Räume Zu Warm
Was ist zu tun? Räume zu warm Ursache Behebung Regelung oder Raumtemperatur-Regel- Prüfen und korrigieren Sie die Raumtem- gerät ist falsch eingestellt. peratur oder Kesselwassertemperatur (siehe Seite 14 Bedienungsanleitung Raumtem- peratur-Regelgerät Symbol „U“ wird im Display angezeigt. Teilen Sie Ihrem Heizungsfachbetrieb den Störungscode mit. -
Seite 20: Warmwasser Zu Heiß
Was ist zu tun? Warmwasser zu heiß Ursache Behebung Die Regelung ist falsch eingestellt. Prüfen und korrigieren Sie die Warm- wassertemperatur (siehe Seite 14) „U“ blinkt im Display Ursache Behebung Der Brenner schaltet sich nicht ein. Brennerstörung entriegeln (siehe Sei- te 21). -
Seite 21: Störungsanzeige Im Display
Was ist zu tun? Störungsanzeige im Display Liegt eine Störung an Ihrer Heizung vor, wird diese im Display angezeigt. Sie können selbst den Störungscode im Display ablesen und diesen Ihrem Hei- zungsfachbetrieb nennen. Damit ermög- lichen Sie dem Heizungsfachmann eine bessere Vorbereitung und sparen gege- benenfalls zusätzliche Fahrtkosten. -
Seite 22: Instandhaltung Reinigung
Instandhaltung Reinigung Die Geräte können mit einem handels- üblichen Haushaltsreiniger (kein Scheu- ermittel) gereinigt werden. Inspektion und Wartung Die Inspektion und Wartung einer Hei- zungsanlage ist durch die Energieein- sparverordnung und die Normen DIN 4755, DIN 1988-8 und EN 806 vor- geschrieben. -
Seite 23: Anhang
Anhang Begriffserklärungen Angehobener Betrieb Komfortfunktion Im angehobenen Betrieb wird das Heiz- Bei eingeschalteter Komfortfunktion wird wasser konstant (ständig) auf die einge- der Durchlauferhitzer auf Temperatur stellte Kesselwassertemperatur aufge- (Bereitschaft) gehalten. Warmes Was- heizt. ser steht damit kurzfristig zur Verfü- gung. Betriebsarten Raumluftabhängiger Betrieb Sie können folgende Betriebsarten wäh-... - Seite 24 Anhang Begriffserklärungen (Fortsetzung) Sicherheitsventil Sicherheitseinrichtung, die von Ihrem Heizungsfachbetrieb in die Kaltwasser- leitung eingebaut werden muss. Das Sicherheitsventil öffnet automatisch, damit der Druck im Warmwasser-Spei- cher nicht zu hoch wird. Trinkwasserfilter Gerät, das dem Trinkwasser Feststoffe entzieht. Der Trinkwasserfilter ist in die Kaltwasserleitung vor dem Eingang in den Warmwasser-Speicher oder dem Durchlauferhitzer eingebaut.
