Installieren des Geräts
2. Verbinden Sie die Kabel der DC-Eingangsstromquelle mit der Klemmleiste.
3. Befestigen Sie die DC-Versorgungsdrähte mit den dafür vorgesehenen Schrauben.
4. Verwenden Sie eine Drehmomentratsche, um die unverlierbare Schraube der Klemmleiste anzuziehen.
(Siehe folgende Abbildung.)

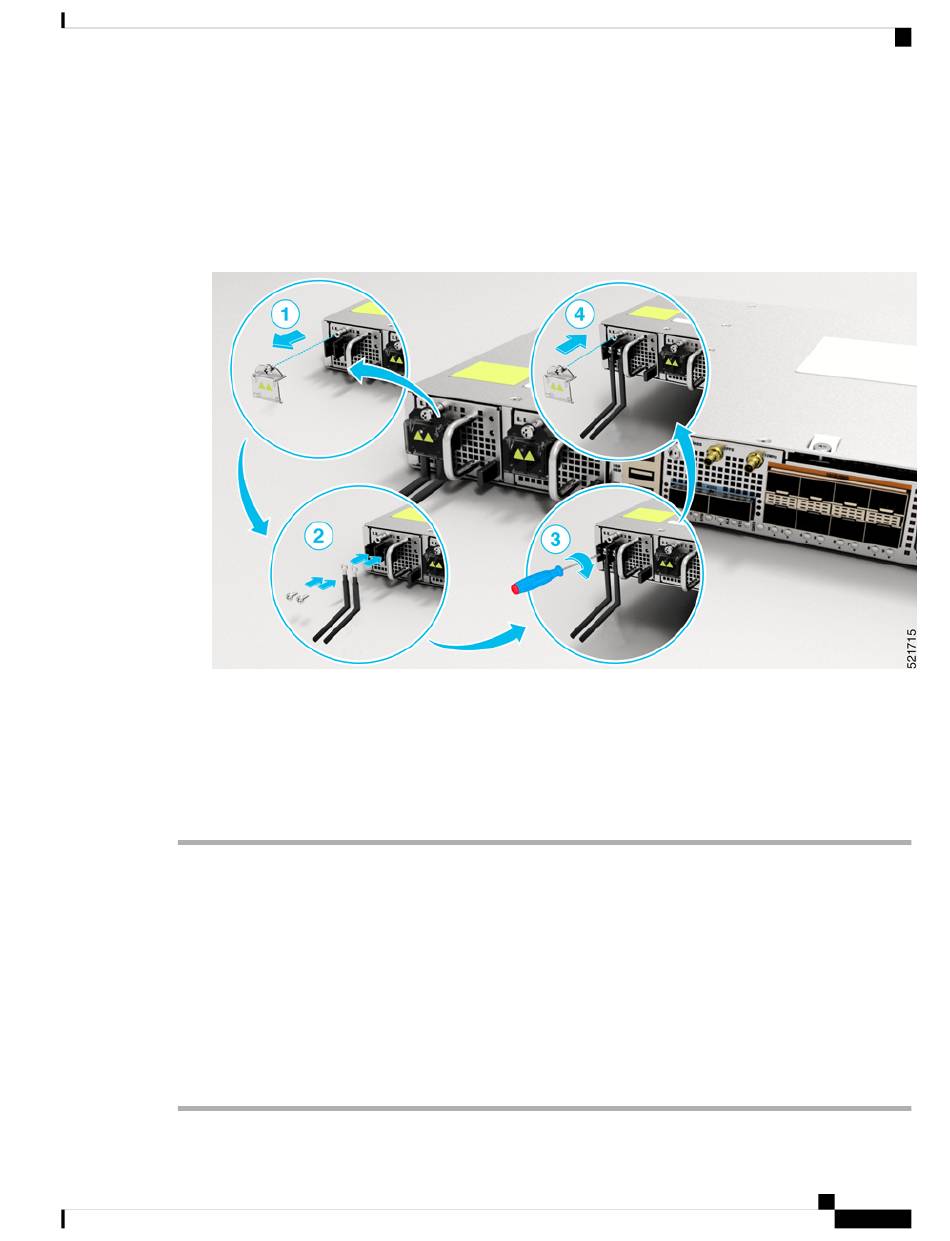

Abbildung 24: Anschließen der DC-Netzkabel
Aktivieren eines DC-Netzteilmoduls
Führen Sie die folgenden Schritte aus, um ein Gleichstrom-Netzteil (DC) zu aktivieren:
Prozedur
Schritt 1
Entfernen Sie das Klebeband vom Leitungsschutzschalter am Router-Griff, und stellen Sie die Stromverbindung
her, indem Sie den Leitungsschutzschalter am Router-Griff in die Position On (|) schieben.
Schritt 2
Prüfen Sie die Funktionsfähigkeit des Netzteils anhand der Netzteil-LED (PM0 oder PM1) an der Vorderseite.
Diese sollte grün leuchten.
Schritt 3
Falls die LEDs ein Stromproblem anzeigen, konsultieren Sie den Abschnitt Fehlerbehebung.
Schritt 4
Wenn Sie zusätzlich ein redundantes DC-Netzteil anschließen, wiederholen Sie diese Schritte für die zweite
Stromquelle.
Hinweis
Wenn Sie ein redundantes Gleichstrom-Netzteil (DC) anschließen, stellen Sie sicher, dass jedes Netzteil an eine
separate Stromquelle angeschlossen ist, um den Energieabfall bei einem Stromausfall zu verhindern.
Hardware-Installationshandbuch für den Cisco Network Convergence System 540-Router mit hoher Dichte
Aktivieren eines DC-Netzteilmoduls
43
