Anschließen der DC-Netzkabel
Wenn Sie ein redundantes Wechselstrom-Netzteil (AC) anschließen, stellen Sie sicher, dass jedes Netzteil an eine
separate Stromquelle angeschlossen ist, um den Energieabfall bei einem Stromausfall zu verhindern.
Anschließen der DC-Netzkabel
Hinweis
Hinweis
Hinweis

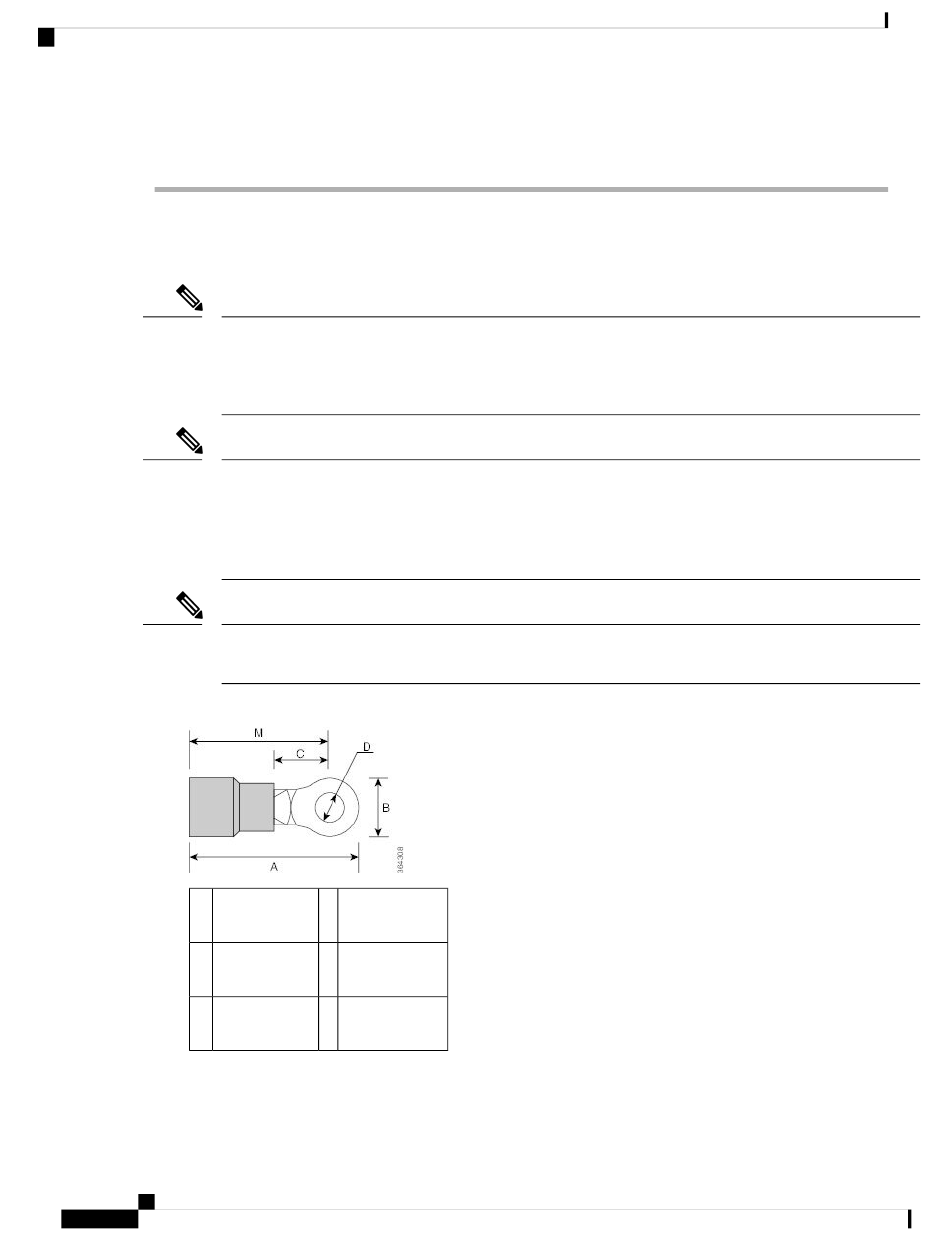

Abbildung 23: DC-Anschluss mit eingebauter Schraube
A
1,88 cm
(0,74")
B
0,64 cm
(0,25")
M
1,58 cm
(0,62")
So schließen Sie die Gleichstromnetzteile an:
1. Finden Sie den Klemmleistenstecker.
Hardware-Installationshandbuch für den Cisco Network Convergence System 540-Router mit hoher Dichte
42
Verwenden Sie bei der Installation eines Gleichstromnetzteils ein auf Temperaturen bis 90 °C ausgelegtes
12-AWG-Kabel. Die empfohlene Kabellänge beträgt maximal 3 Meter von der Quelle. Verwenden Sie für
Längen bis zu 5 Metern Kabel mit 10 AWG und für Längen bis zu 3 Metern Kabel mit 12 AWG, die für
Temperaturen bis 90 °C zugelassen sind. Hinweise zu Kabeln mit anderen Längen erhalten Sie bei Cisco.
• Achten Sie stets darauf, dass die Kurzschlusssicherung des Gebäudes (Überstromschutz) 15A nicht
übersteigt.
• Wir empfehlen die Verwendung eines Schutzschalters oder einer reaktionsschnellen Sicherung mit einer
maximalen Nennstromstärke von 10 A DC als Überstromschutz.
Der DC-Anschluss oder die Klemmleiste hat eine eingebaute Schraube mit Käfigmutter, die bis zu einem
Drehmoment von 1,3 bis 1,8 Newtonmeter angezogen werden kann.
C
0.46 cm (0,18")
E
0,36 cm (0,14")
Installieren des Geräts
