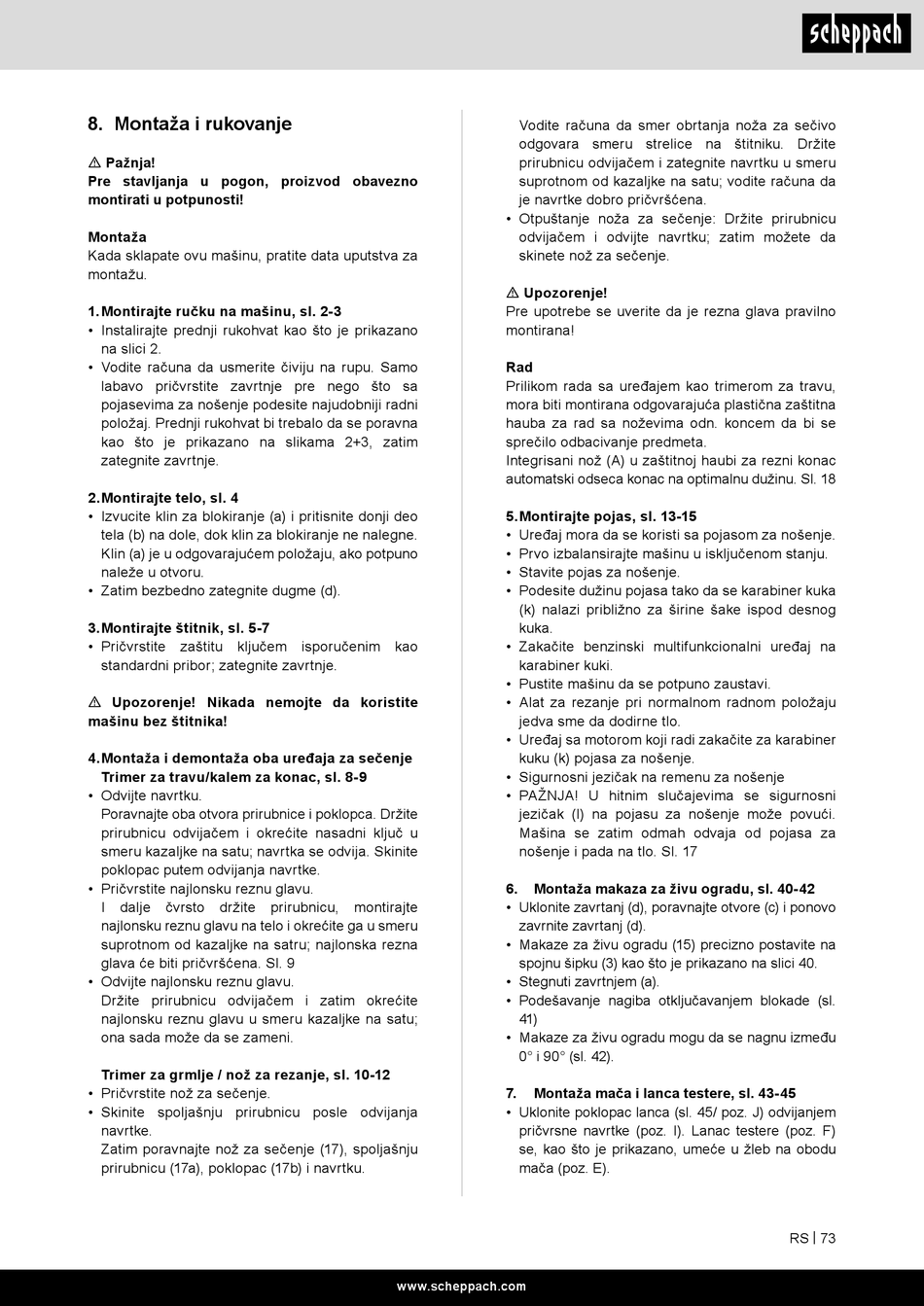

8. Montaža i rukovanje
m Pažnja!
Pre stavljanja u pogon, proizvod obavezno
montirati u potpunosti!
Montaža
Kada sklapate ovu mašinu, pratite data uputstva za
montažu.
1. Montirajte ručku na mašinu, sl. 2-3
• Instalirajte prednji rukohvat kao što je prikazano
na slici 2.
• Vodite računa da usmerite čiviju na rupu. Samo
labavo pričvrstite zavrtnje pre nego što sa
pojasevima za nošenje podesite najudobniji radni
položaj. Prednji rukohvat bi trebalo da se poravna
kao što je prikazano na slikama 2+3, zatim
zategnite zavrtnje.
2. Montirajte telo, sl. 4
• Izvucite klin za blokiranje (a) i pritisnite donji deo
tela (b) na dole, dok klin za blokiranje ne nalegne.
Klin (a) je u odgovarajućem položaju, ako potpuno
naleže u otvoru.
• Zatim bezbedno zategnite dugme (d).
3. Montirajte štitnik, sl. 5-7
• Pričvrstite zaštitu ključem isporučenim kao
standardni pribor; zategnite zavrtnje.
m Upozorenje! Nikada nemojte da koristite
mašinu bez štitnika!
4. Montaža i demontaža oba uređaja za sečenje
Trimer za travu/kalem za konac, sl. 8-9
• Odvijte navrtku.
Poravnajte oba otvora prirubnice i poklopca. Držite
prirubnicu odvijačem i okrećite nasadni ključ u
smeru kazaljke na satu; navrtka se odvija. Skinite
poklopac putem odvijanja navrtke.
• Pričvrstite najlonsku reznu glavu.
I dalje čvrsto držite
najlonsku reznu glavu na telo i okrećite ga u smeru
suprotnom od kazaljke na satru; najlonska rezna
glava će biti pričvršćena. Sl. 9
• Odvijte najlonsku reznu glavu.
Držite prirubnicu odvijačem i zatim okrećite
najlonsku reznu glavu u smeru kazaljke na satu;
ona sada može da se zameni.
Trimer za grmlje / nož za rezanje, sl. 10-12
• Pričvrstite nož za sečenje.
• Skinite spoljašnju prirubnicu posle odvijanja
navrtke.
Zatim poravnajte nož za sečenje (17), spoljašnju
prirubnicu (17a), poklopac (17b) i navrtku.
prirubnicu, montirajte
www.scheppach.com
Vodite računa da smer obrtanja noža za sečivo
odgovara smeru strelice na štitniku. Držite
prirubnicu odvijačem i zategnite navrtku u smeru
suprotnom od kazaljke na satu; vodite računa da
je navrtke dobro pričvršćena.
• Otpuštanje noža za sečenje: Držite prirubnicu
odvijačem i odvijte navrtku; zatim možete da
skinete nož za sečenje.
m Upozorenje!
Pre upotrebe se uverite da je rezna glava pravilno
montirana!
Rad
Prilikom rada sa uređajem kao trimerom za travu,
mora biti montirana odgovarajuća plastična zaštitna
hauba za rad sa noževima odn. koncem da bi se
sprečilo odbacivanje predmeta.
Integrisani nož (A) u zaštitnoj haubi za rezni konac
automatski odseca konac na optimalnu dužinu. Sl. 18
5. Montirajte pojas, sl. 13-15
• Uređaj mora da se koristi sa pojasom za nošenje.
• Prvo izbalansirajte mašinu u isključenom stanju.
• Stavite pojas za nošenje.
• Podesite dužinu pojasa tako da se karabiner kuka
(k) nalazi približno za širine šake ispod desnog
kuka.
• Zakačite benzinski multifunkcionalni uređaj na
karabiner kuki.
• Pustite mašinu da se potpuno zaustavi.
• Alat za rezanje pri normalnom radnom položaju
jedva sme da dodirne tlo.
• Uređaj sa motorom koji radi zakačite za karabiner
kuku (k) pojasa za nošenje.
• Sigurnosni jezičak na remenu za nošenje
• PAŽNJA! U hitnim slučajevima se sigurnosni
jezičak (l) na pojasu za nošenje može povući.
Mašina se zatim odmah odvaja od pojasa za
nošenje i pada na tlo. Sl. 17
6. Montaža makaza za živu ogradu, sl. 40-42
• Uklonite zavrtanj (d), poravnajte otvore (c) i ponovo
zavrnite zavrtanj (d).
• Makaze za živu ogradu (15) precizno postavite na
spojnu šipku (3) kao što je prikazano na slici 40.
• Stegnuti zavrtnjem (a).
• Podešavanje nagiba otključavanjem blokade (sl.
41)
• Makaze za živu ogradu mogu da se nagnu između
0° i 90° (sl. 42).
7. Montaža mača i lanca testere, sl. 43-45
• Uklonite poklopac lanca (sl. 45/ poz. J) odvijanjem
pričvrsne navrtke (poz. I). Lanac testere (poz. F)
se, kao što je prikazano, umeće u žleb na obodu
mača (poz. E).
