①Vypínač napájení (tlačítko zpět)
③Tlačítko spuštění/pauzy
⑤Oblast výběru tlačítek
⑦Infračervený detekční port
⑥Výstupní port generátoru signálu
⑪Nabíjecí rozhraní Typ-c

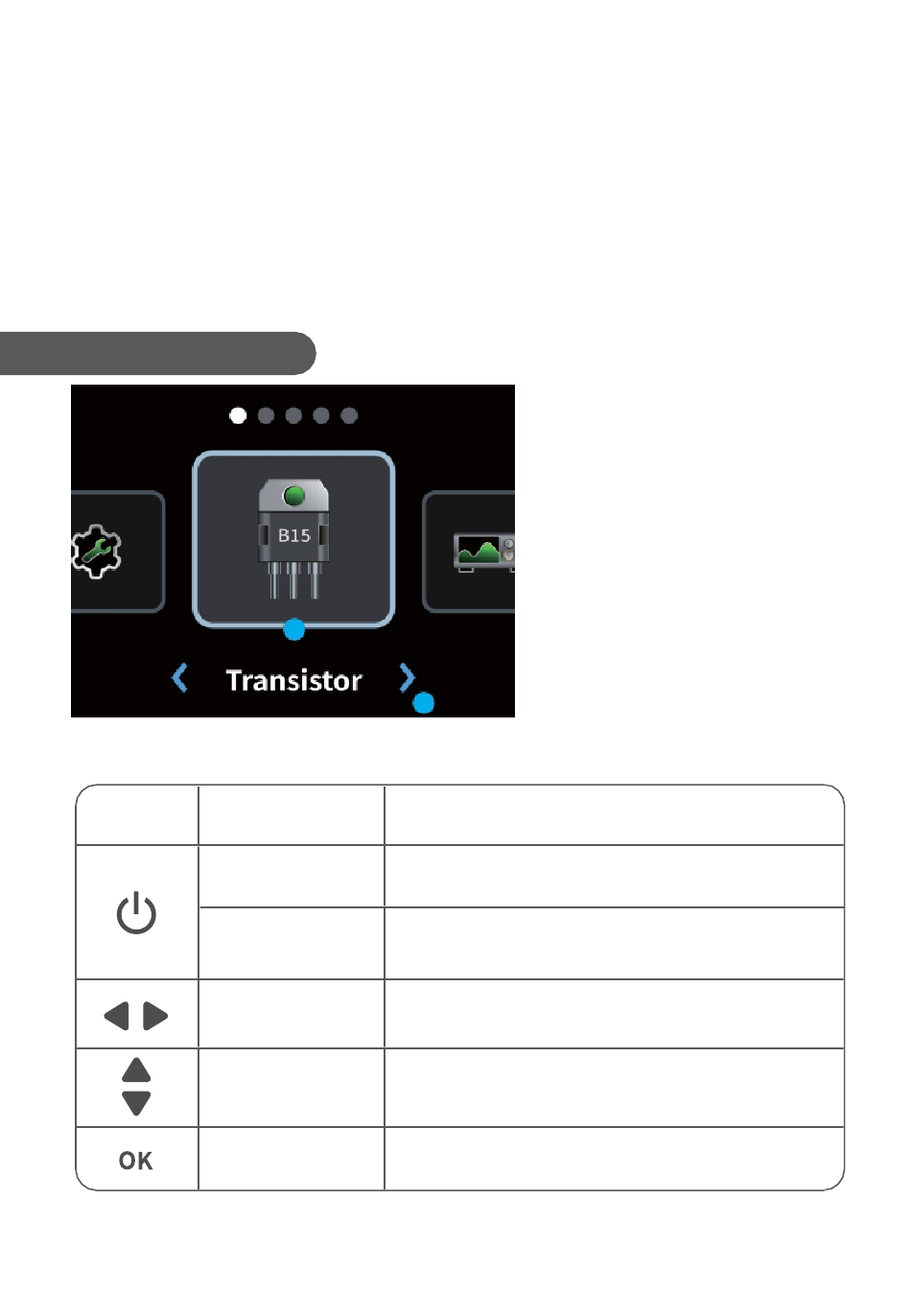

2.3 Hlavní stránka
tlačítko Operace
Dlouhý tisk
1
Krátký tisk
Krátký tisk
Krátký tisk
Krátký tisk
②Tlačítko automatického měření
④Tlačítko přepínání režimů
⑥Tranzistorová zásuvka
ⒷNapěťové rozhraní
⑩Rozhraní kanálů osciloskopu
⑫Podp ůrný stojan
① Název funkce: V této oblasti se
zobrazuje název aktuálně vybrané
funkce, celkem v 5 částech:
tranzistor, osciloskop, generátor
signálu, sada nástrojů a nastavení.
② Přepínač režimu: Kliknutím na
tlačítka vlevo a vpravo nebo
nahoru a dolů vyberte funkci.
2
Funkce
Zapnutí/vypnutí
Návrat
Př epínání funkcí v hlavní nabídce
Př epínání funkcí v hlavní nabídce
Vybere aktuálně zvolenou funkci
