3 Positionieren Sie das Modul so, dass die Laschen auf der Unterseite des
Halters in die Haken am Gehäuse greifen, und senken Sie dann die
gegenüberliegende Kante der Karte ab. Siehe Abbildung 3-8.

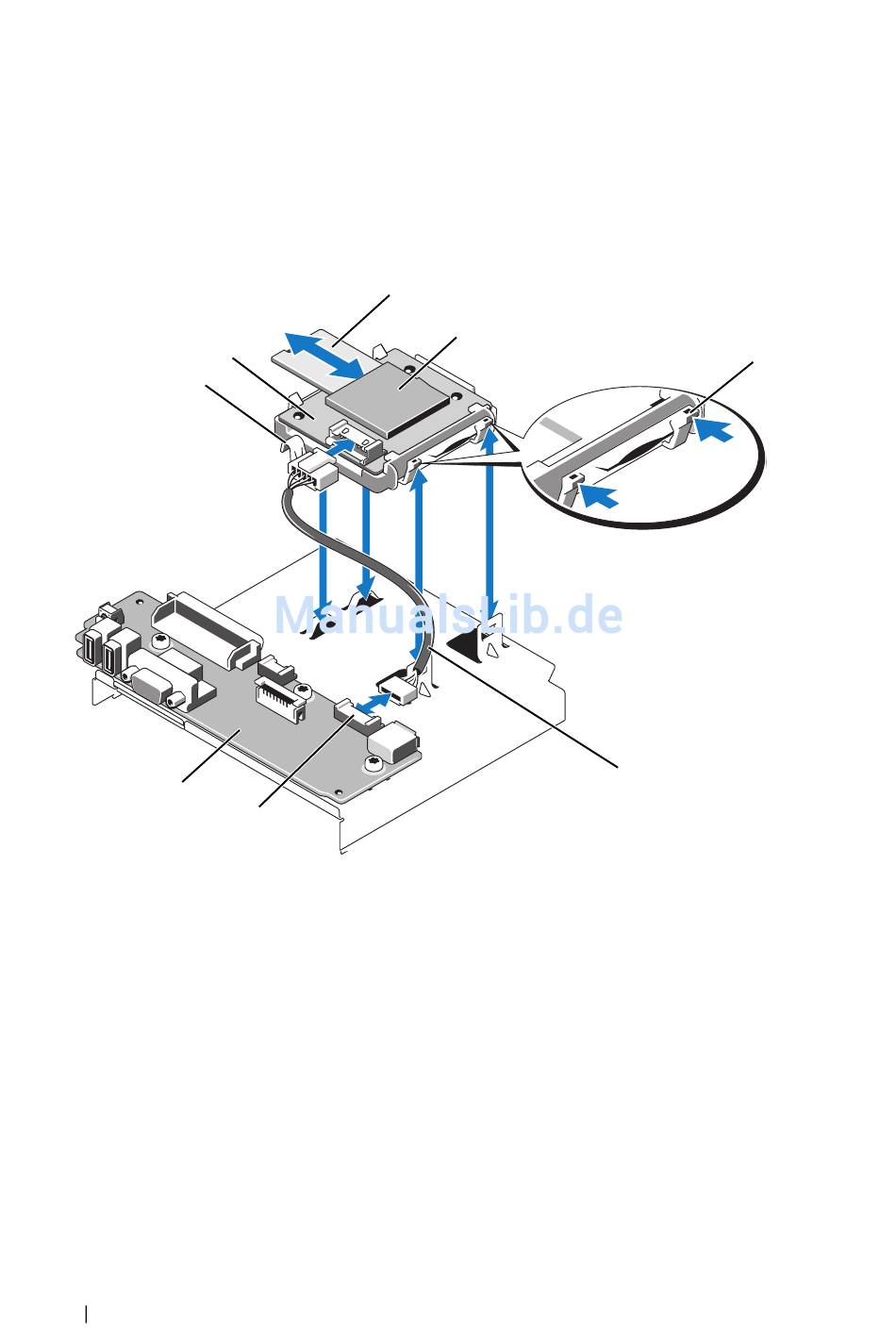

Abbildung 3-8. Entfernen oder Installieren des internen SD-Moduls
8
1 Freigabehebel
3 SD-Flash-Karte
5 Freigabelasche
7 Anschluss des internen SD-Moduls
4 Verbinden Sie das Kabel des internen SD-Moduls mit dem Anschluss auf
der Bedienfeldplatine. Siehe Abbildung 3-8.
5 Schließen Sie das System. Siehe „Schließen des Systems".
6 Stellen Sie die Stromzufuhr zum System und zu den Peripheriegeräten
wieder her und schalten Sie sowohl das System als auch die Geräte ein.
110
Installieren von Systemkomponenten
2
1
7
3
4
2 Internes SD-Modul
4 SD-Kartensteckplatz (SD-Anschluss)
6 Kabel des internen SD-Moduls
8 Bedienfeldplatine
5
6
