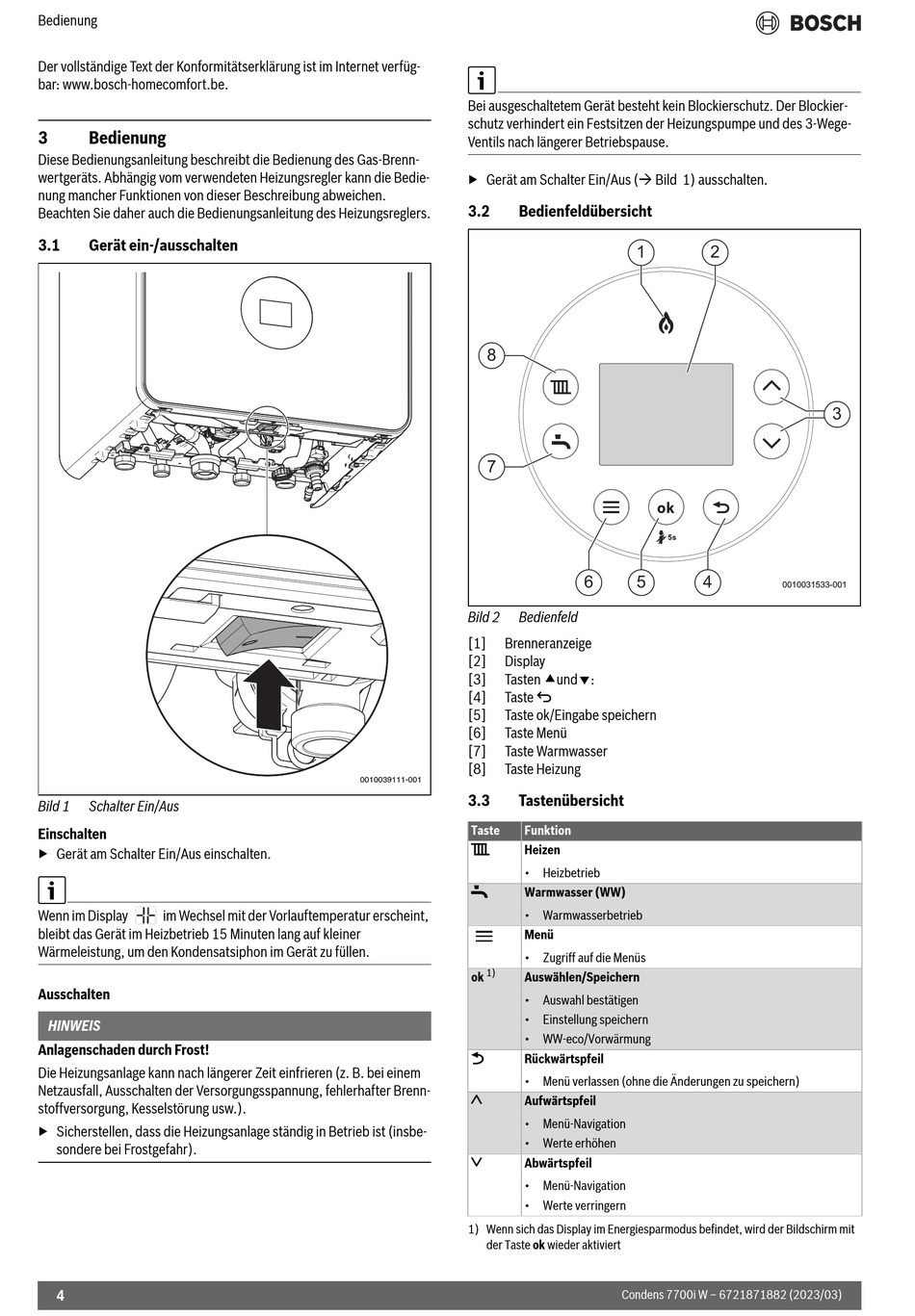

Bosch Condens 7700i W Bedienungsanleitung Seite 4

Bedienung
Der vollständige Text der Konformitätserklärung ist im Internet verfüg-
bar: www.bosch-homecomfort.be.
3 Bedienung
Diese Bedienungsanleitung beschreibt die Bedienung des Gas-Brenn-
wertgeräts. Abhängig vom verwendeten Heizungsregler kann die Bedie-
nung mancher Funktionen von dieser Beschreibung abweichen.
Beachten Sie daher auch die Bedienungsanleitung des Heizungsreglers.
3.1 Gerät ein-/ausschalten
Bild 1 Schalter Ein/Aus
Einschalten
▶ Gerät am Schalter Ein/Aus einschalten.
Wenn im Display im Wechsel mit der Vorlauftemperatur erscheint,
bleibt das Gerät im Heizbetrieb 15 Minuten lang auf kleiner
Wärmeleistung, um den Kondensatsiphon im Gerät zu füllen.
Ausschalten
HINWEIS
Anlagenschaden durch Frost!
Die Heizungsanlage kann nach längerer Zeit einfrieren (z. B. bei einem
Netzausfall, Ausschalten der Versorgungsspannung, fehlerhafter Brenn-
stoffversorgung, Kesselstörung usw.).
▶ Sicherstellen, dass die Heizungsanlage ständig in Betrieb ist (insbe-
sondere bei Frostgefahr).
4
Bei ausgeschaltetem Gerät besteht kein Blockierschutz. Der Blockier-
schutz verhindert ein Festsitzen der Heizungspumpe und des 3-Wege-
Ventils nach längerer Betriebspause.
▶ Gerät am Schalter Ein/Aus ( Bild 1) ausschalten.
3.2 Bedienfeldübersicht
8
7
Bild 2 Bedienfeld
[1] Brenneranzeige
[2] Display
Tasten und:
[3]
[4] Taste d
[5] Taste ok/Eingabe speichern
[6] Taste Menü
[7] Taste Warmwasser
[8] Taste Heizung
0010039111-001
3.3 Tastenübersicht
Taste Funktion
(
Heizen
• Heizbetrieb
*
Warmwasser (WW)
• Warmwasserbetrieb
Menü
• Zugriff auf die Menüs
1)
ok Auswählen/Speichern
• Auswahl bestätigen
• Einstellung speichern
• WW-eco/Vorwärmung
"
Rückwärtspfeil
• Menü verlassen (ohne die Änderungen zu speichern)
.
Aufwärtspfeil
• Menü-Navigation
• Werte erhöhen
/
Abwärtspfeil
• Menü-Navigation
• Werte verringern
1) Wenn sich das Display im Energiesparmodus befindet, wird der Bildschirm mit
der Taste ok wieder aktiviert
1 2
6 5 4
Condens 7700i W – 6721871882 (2023/03)
3
0010031533-001
