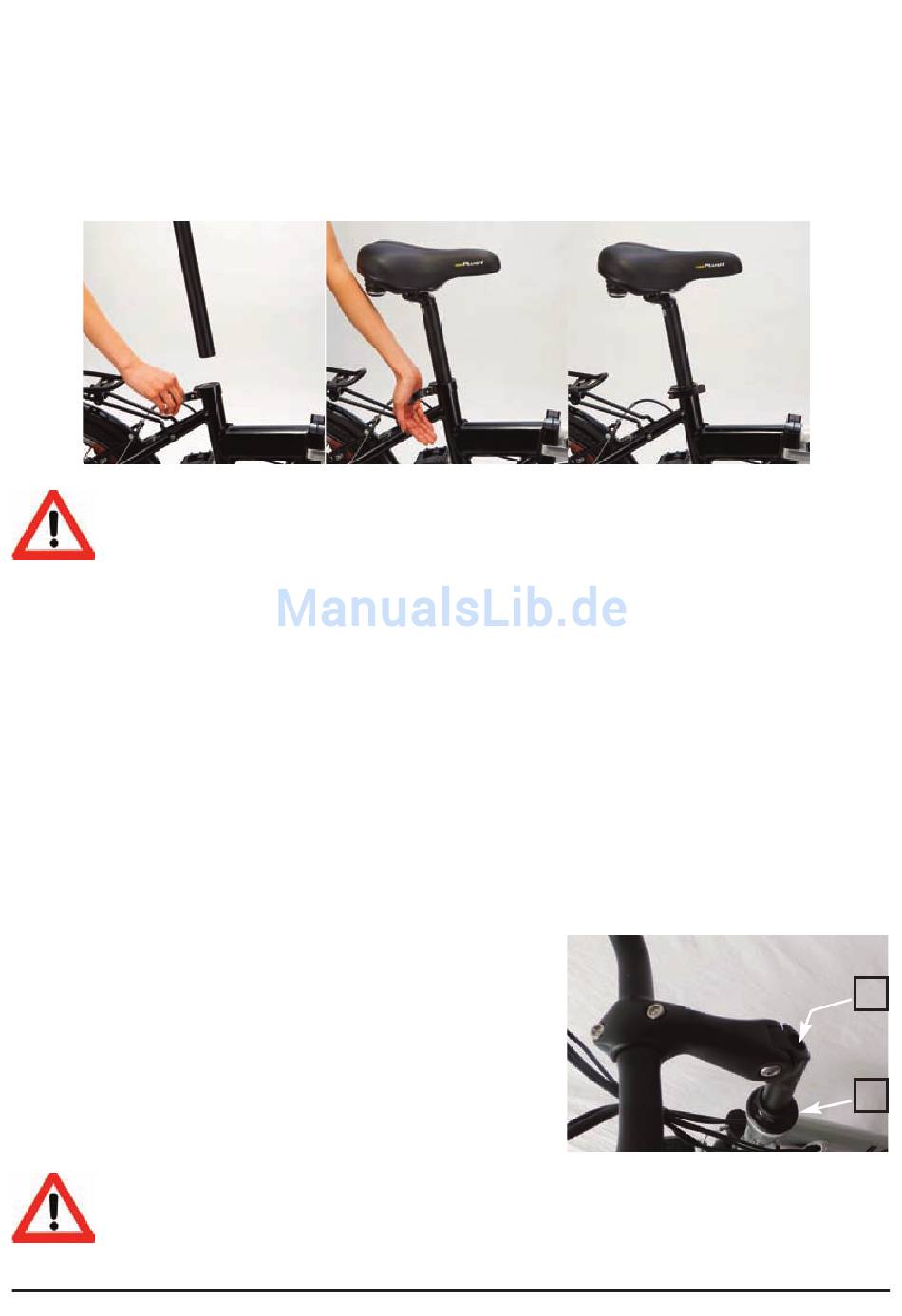

Sattel (1) einbauen
Bauen Sie nun den Sattel mit Sattelstütze (2) ein und stellen Sie die gewünschte Höhe ein:
a) Schnellspannverschluss (3) öffnen.
b) Sattelstütze in den Rahmen einstecken und auf die gewünschte Position bewegen.
c) Schnellspannverschluss schließen.
ACHTUNG!
Beachten Sie unbedingt die an der Sattelstütze markierte maximale Stellung,
bis zu welcher die Sattelhöhe eingestellt werden darf! Bruch- und Sturzgefahr!
Die richtige Sattelhöhe:
Zunächst lässt sich die ungefähre Sattelhöhe ermitteln, indem Sie sich neben das Fahrrad
stellen und den Sattel (1) etwa in Hüfthöhe fixieren.
Setzen Sie sich nun auf das Fahrrad. Ferse auf das senkrecht nach unten stehende Pedal
stellen. Die Sattelhöhe ist richtig, wenn Ihr Bein dabei gestreckt ist, denn beim Fahren set-
zen Sie den Fußballen auf das Pedal. Das Bein ist dann nicht mehr gestreckt, sondern
leicht angewinkelt.
Lenker (18) anbauen
1. Lenkerstange (17) in die aufrechte Position hochklappen und in den Rahmen einset-
zen.
2. Lenker ausrichten.
3. Von oben mit dem Inbusschlüssel die Schraube d in
der Lenkerstange fest anziehen.
4. Abschließend die Kunststoff-Kontermutter e festdre-
hen.
Der Lenker ist nun fertig montiert.
ACHTUNG!
Beachten Sie unbedingt die an der Lenkerstange markierte maximale Stellung,
bis zu welcher die Lenkerhöhe eingestellt werden darf! Bruch- und Sturzgefahr!
-7-
Abb. 5
d
e
Abb. 6
