2. Vorderrad in die Gabel (14) einsetzen:
a. Vorderrad in die Gabel einsetzen.
b. Die Hutmuttern b auf beiden Seiten der Gabel zunächst
handfest anziehen. Dabei darauf achten, dass die Unter-
legscheibe von außen auf der Gabel aufliegt, also zwi-
schen Hutmutter und Gabel.
c. Hutmuttern nun mit einem Schraubenschlüssel festzie-
hen.
3. Schutzblech einbauen:
a. Inbusschraube a lösen.
b. Die Mutter am hinteren Ende der Inbusschraube a
(Abb.4) abdrehen.
c. Das Schutzblech von hinten über das Vorderrad legen.
Dabei die Befestigungsöse ober auf dem Schutzblech
über das Ende der Inbusschraube stecken.
d. Mutter wieder aufsetzen und handfest anziehen.
e. Außen an der Gabel die Schraube c neben der Hutmutter
b herausdrehen (Abb.3).
f. Die Öse der seitlichen Halterung des Schutzbleches über
das Loch der Schraube c legen. Die Schraube wieder ein-
setzen und festdrehen.
g. Auf der anderen Seite ebenso verfahren.
4. Bremse wieder feststellen:
a. Die beiden Hebel A der Vorderradbremse oben wieder leicht zusammendrücken und
den Bremszug B wieder in seiner Klammer C befestigen.
b. Den Frontscheinwerfer aufrichten und die Inbusschraube a wieder festdrehen.
Vorderrad und Schutzblech sind nun fertig montiert.
ACHTUNG!
Auf geraden Sitz des Vorderrads achten. Kein Verkanten! Unfallgefahr!
-6-
c

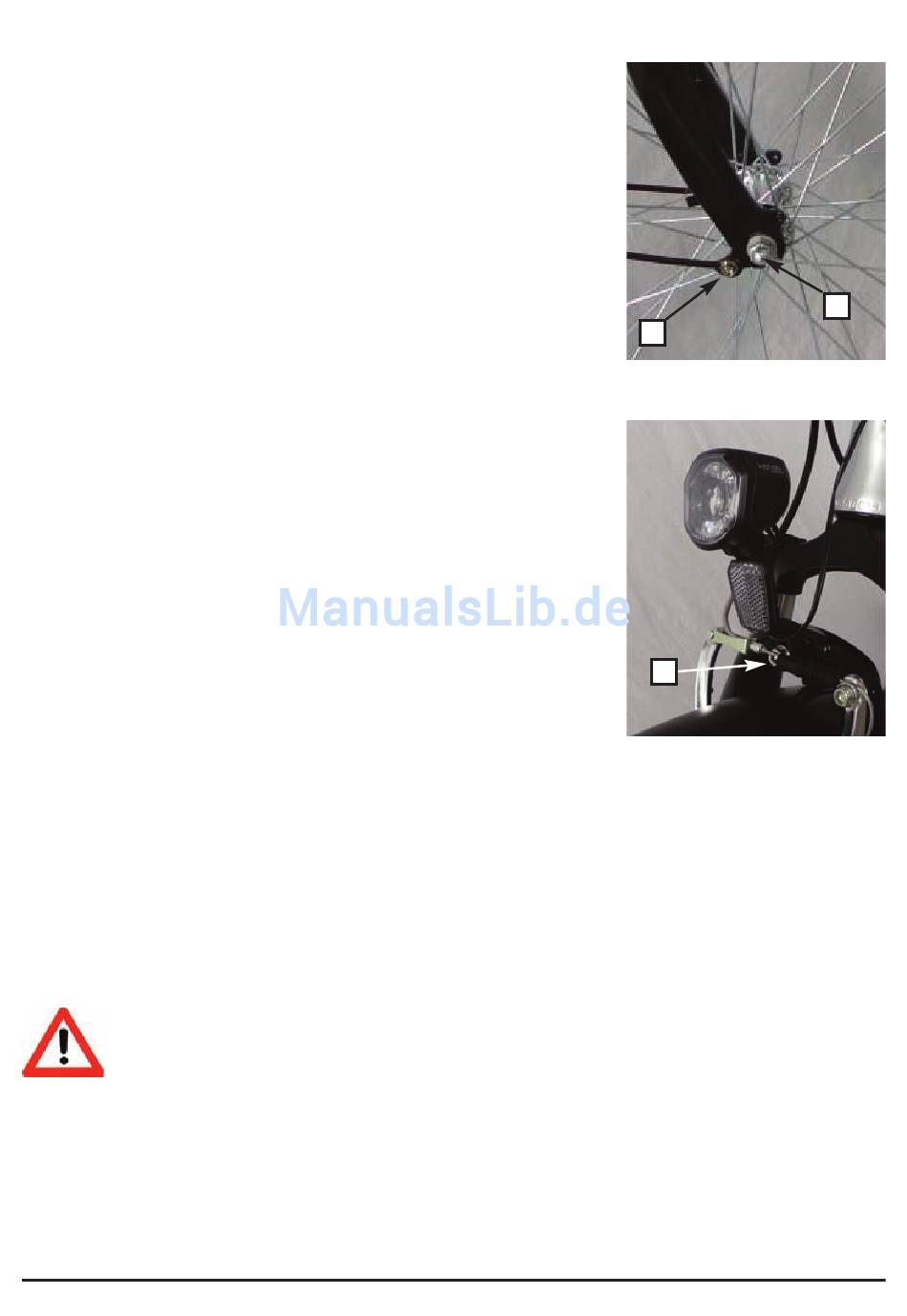

Abb. 3
