Bodet Time Style 5S Hinweise Zur Einrichtung Und Inbetriebnahme Seite 6

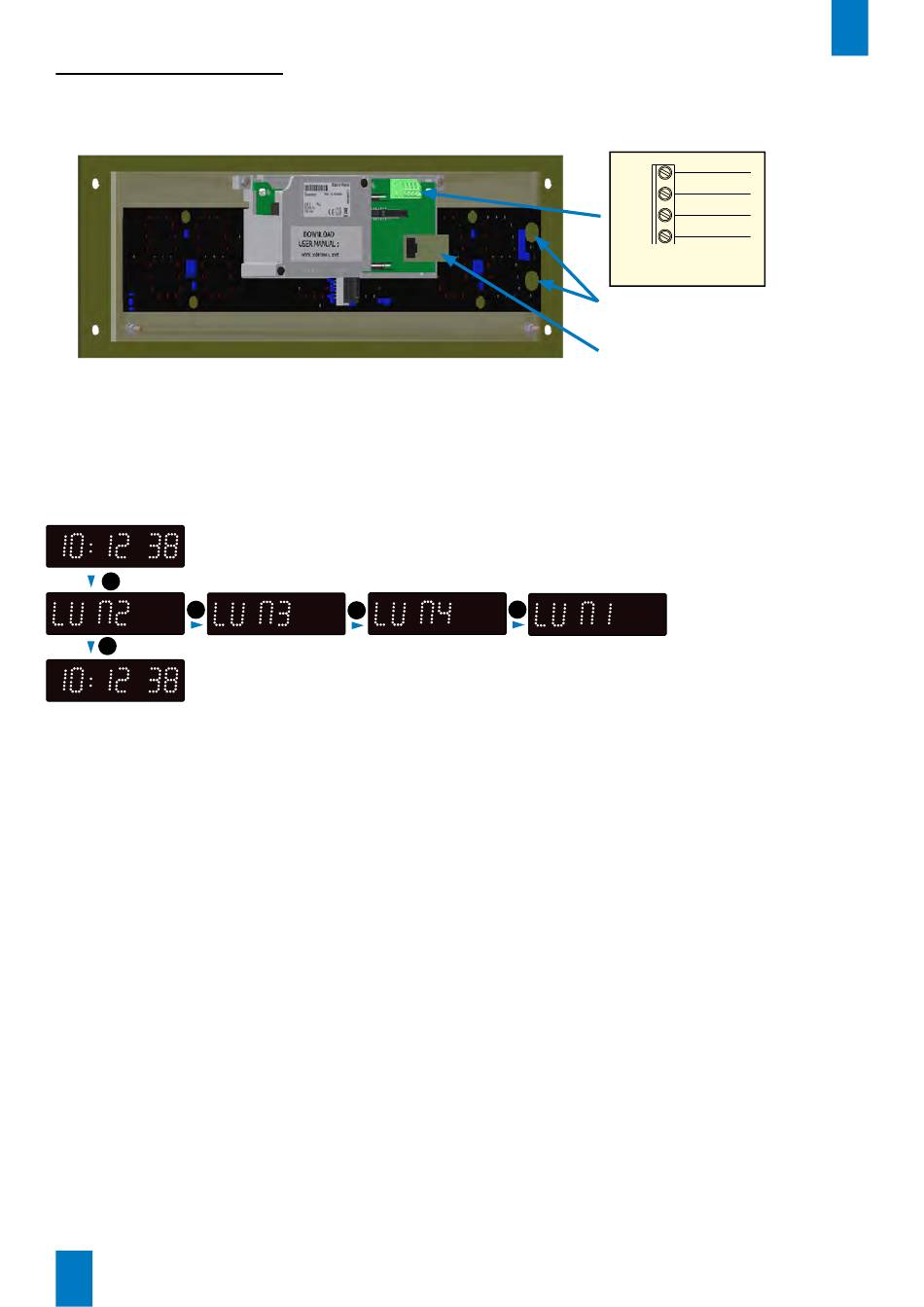

2.1.3 Montage der Uhr
(1) Stecken Sie das Ethernetkabel in die RJ45-Buchse und verkabeln das (optionale) Bedienelement
über die Anschlussklemmen auf der Rückseite der Uhr.
(2) Stellen Sie die Helligkeit durch Drücken auf die kapazitiven Tasten „S" und „+" auf der Rückseite
der Uhr ein (siehe oben).
Die Helligkeitseinstellung kann im normalen Betriebsmodus der Style-Uhr durchgeführt werden, also
wenn sie sich weder im Konfigurationsmenü noch im Zeiteinstellungsmenü befindet. Standardmäßige
Helligkeitsstufe: 3.
+
3 Sekunden lang gedrückt halten
+
S
Ende des Menüs
Die Helligkeit kann auch über den Webserver der Uhr vorgenommen werden (siehe Seite 13).
6
+
+
T- Braun
T+ Weiß
0V
Grün
15V
Gelb
Verkabelung des
Bedienelements
Konfigurationstasten: S und +
RJ45-Anschluss:
Ethernet-Netzwerk
Auswahl der Lichtintensität:
LUM 1: geringe Intensität
LUM 4: hohe Intensität
