Bodet Time Style 5S Hinweise Zur Einrichtung Und Inbetriebnahme Seite 5

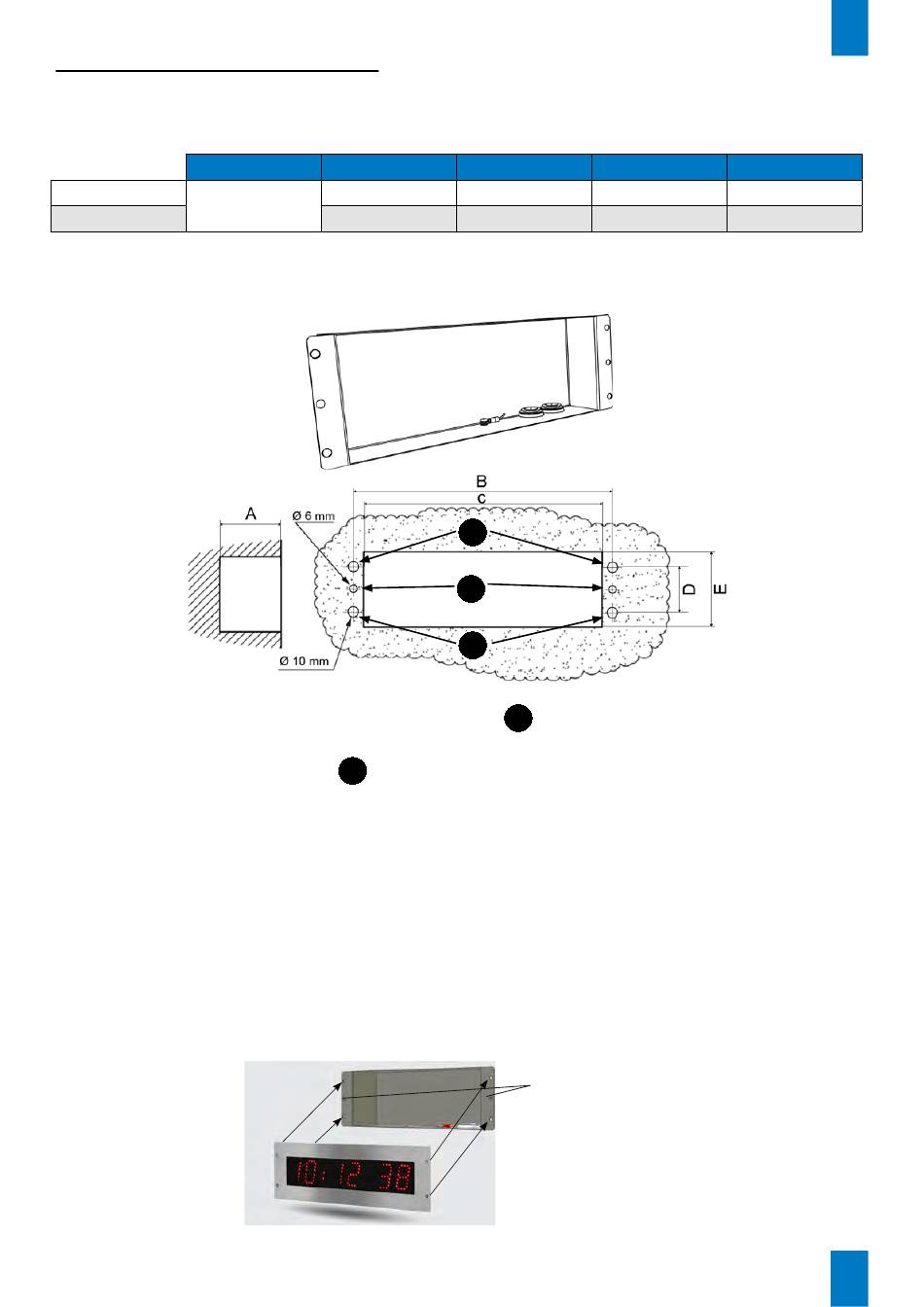

2.1.2 Montage mit Hintergrundplatte
Gemäß der in der folgenden Tabelle aufgeführten Maßen (je nach gewähltem Uhrmodell)
ausschneiden:
Style 5S OP
Style 7S OP
Dimensions in mm
a) Setzen Sie die Hintergrundplatte in den Ausschnitt ein, um die Position der 6 Befestigungsschrauben
zu markieren.
b) Entfernen Sie den Hintergrundplatte, Die 2 Löcher (
Dübel einsetzen.
c) Bohren Sie 4 Löcher Ø 10mm (
d) Führen Sie das Netzkabel und das Synchronisationskabel durch den Ausschnitt und die
Kabelverschraubungen der Hintergrundplatte.
e) Bringen Sie eine Silikondichtung zwischen der Hintergrundplatte (Befestigungsbügel) und der
Wand an.
f) Befestigen Sie die Hintergrundplatte mit den 2 Schrauben Ø 4mm an der Wand.
g) Schließen Sie die Uhr an, stellen Sie die Helligkeit ein (Seite 6) und führen Sie die Zeiteinstellung
durch (Seite 8).
h) Bringen Sie eine Silikondichtung zwischen der Hintergrundplatte und der Uhr an.
i) Die Uhr mit den 4 Schrauben Ø 4 mm an der Hintergrundplatte befestigen.
A B
400
46
440
), um Platz für die 4 Befestigungsnieten der Uhr zu schaffen.
Y
Montage mit Hintergrundplatte
C
366
406
Y
X
Y
) von 6MM Durchmesser bohren und die
X
Befestigungsschraube Ø4mm
der Rückseite
zur Einbauausführung
D E
68 109
85 125
DE
5
