Bodet Time Style 5S Hinweise Zur Einrichtung Und Inbetriebnahme Seite 4

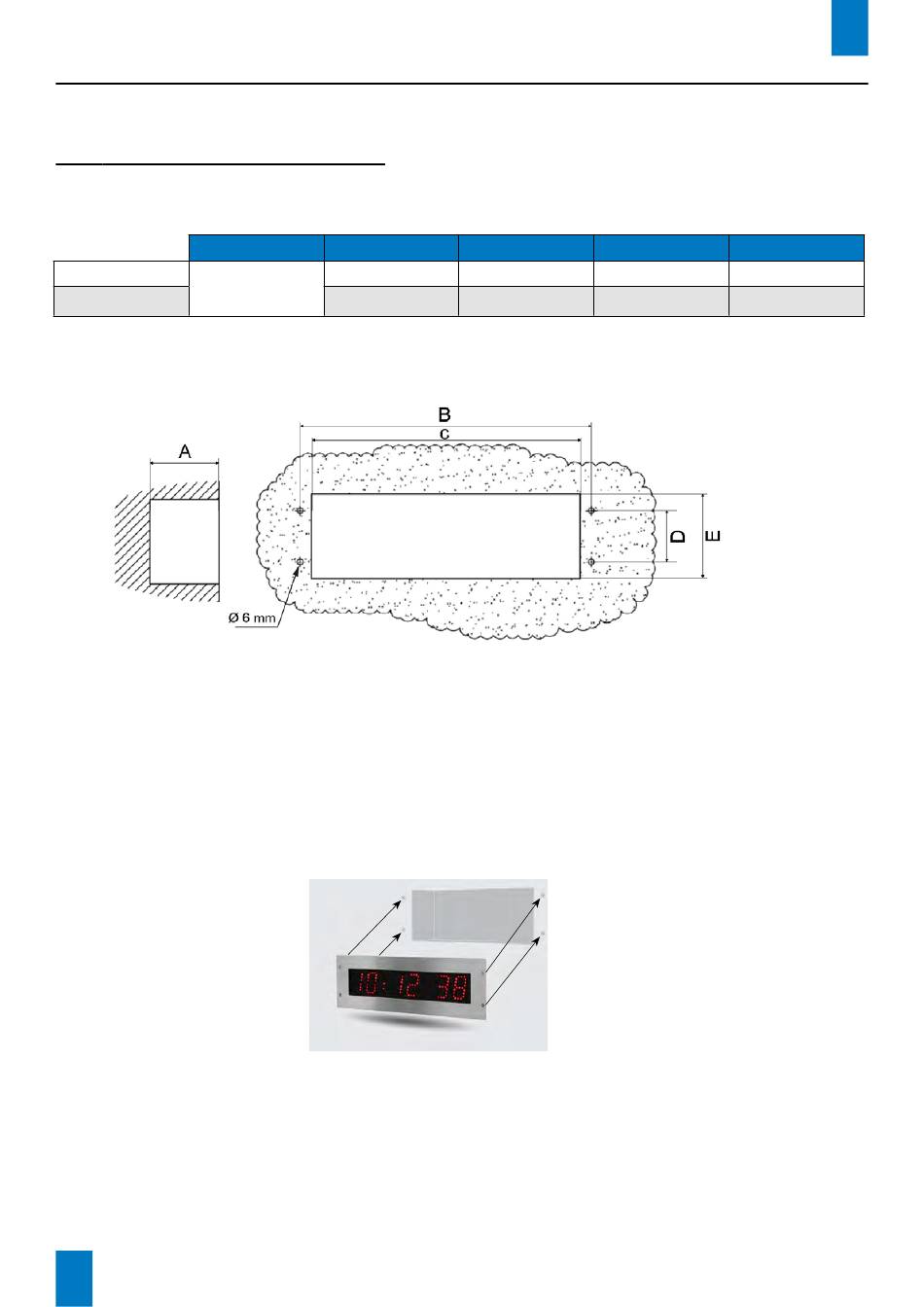

II - Mechanische Installation
2.1 Montage der Uhr
2.1.1 Montage ohne Hintergrundplatt
Gemäß der in der folgenden Tabelle aufgeführten Maßen
ausschneiden:
Style 5S OP
Style 7S OP
Abmessungen in mm
a) Die Uhr auf ihren Platz halten und die 4 Schraubenlöcher markieren.
b) Die Uhr entfernen, Die 4 Löcher von 6MM Durchmesser bohren und die mitgelieferten Dübel
einsetzen.
c) Führen Sie die Strom- und Synchronisationskabel durch den Ausschnitt.
d) Schließen Sie die Uhr an, stellen Sie die Helligkeit ein (Seite 6) und führen Sie die Zeiteinstellung
durch (Seite 8).
e) Bringen Sie eine Silikonfuge zwischen der Uhr und der Wand an.
f) Die Uhr mit den 4 Schrauben Ø 4 mm an der Wand befestigen.
4
A B
400
46
440
Montage ohne Hintergrundplatt
(je nach gewähltem Uhrmodell)
C D
366 68
406 85
DE
E
109
125
