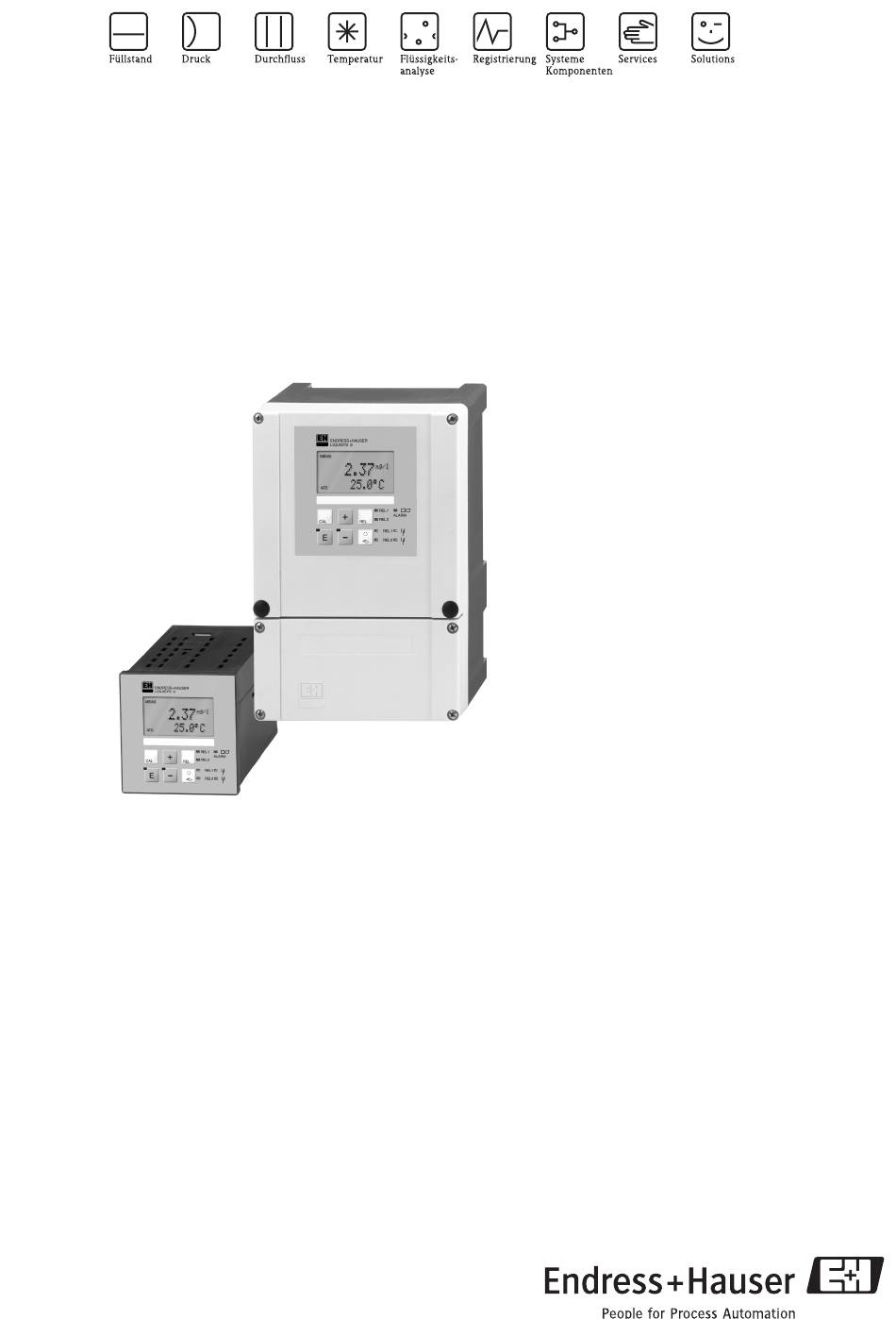

Technische Information
Liquisys M COM223/253
Gelöst-Sauerstoff-Messung
Messumformer für Sauerstoffsensoren
TI199C/07/de/09.05
51500280
Anwendungsbereich
Das Baukastensystem des Messumformers erlaubt die individu-
elle Anpassung an unterschiedliche Kundenwünsche. Ausge-
hend von der Basisausführung für "Messen und Alarmieren"
kann der Messumformer mit weiteren Soft- und Hardwaremo-
dulen für den speziellen Einsatz aus- bzw. nachgerüstet werden.
Einsatzbereiche
• Kläranlagen
• Abwasserbehandlung
• Wasseraufbereitung
• Trinkwasser
• Oberflächenwasser: Flüsse, Seen, Meer
• Fischzucht
• Kesselspeisewasser (Spurenmessung)
Ihre Vorteile
• Feld- oder Schalttafelgehäuse
• Universell einzusetzen
• Analoge und digitale Sensoren anschließbar
• Einfach zu bedienen
– Einfache Menüstruktur
– Einfachste Ein-Punkt-Kalibrierung an Luft, in luftgesättig-
tem Wasser oder im Medium möglich
• Sicher zu betreiben
– Exzellente Störfestigkeit
– Manuelle Kontaktansteuerung
– Freie Alarmkonfiguration
Grundgerät erweiterungsfähig mit:
• 2 bzw. 4 Kontakten, einsetzbar als
– Grenzkontakte (auch für Temperatur)
– P(ID)-Regler
– Timer für einfache Spülvorgänge
– Chemoclean, die »Vollreinigung«
• »Pluspaket«:
– Stromausgangskonfiguration über Tabelle
– Automatischer Reinigungsstart
– Prozessüberwachung
– Live-check des Sensors
®
• HART
oder PROFIBUS-PA/-DP
• 2. Stromausgang für Temperatur, Hauptmesswert oder Stell-
größe
• Stromeingang zur Durchflussüberwachung mit Reglerab-
schaltung oder zur Störgrößenaufschaltung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquisys M COM223

  • Seite 1 Technische Information Liquisys M COM223/253 Gelöst-Sauerstoff-Messung Messumformer für Sauerstoffsensoren Anwendungsbereich Das Baukastensystem des Messumformers erlaubt die individu- elle Anpassung an unterschiedliche Kundenwünsche. Ausge- hend von der Basisausführung für "Messen und Alarmieren" kann der Messumformer mit weiteren Soft- und Hardwaremo- dulen für den speziellen Einsatz aus- bzw. nachgerüstet werden.
  • Seite 2: Arbeitsweise Und Systemaufbau

    Liquisys M COM223/253 Arbeitsweise und Systemaufbau Funktionen in der Grundaus- Messung des Sauerstoffgehalts und des Sauerstoffpartialdruckes führung Die Anzeige des Sauerstoffgehalts erfolgt in mg/l oder in %SAT, die des Sauerstoffpartialdruckes erfolgt in hPa. Die Auswahl erfolgt im Menü. Die Temperatur wird gleichzeitig angezeigt, kann bei Bedarf aber auch ausge- blendet werden.
  • Seite 3 Ex-Zone 2 Messeinrichtung Die komplette Messeinrichtung besteht aus: Variante 1 (DX/DS mit COS41) • dem Messumformer Liquisys M COM223 oder COM253 in Ausführung DX oder DS • einem Sauerstoffsensor COS41 • einer Eintauch-, Durchfluss- oder Wechselarmatur Optional: Verlängerungskabel CMK, Verbindungsdose VBM Variante 2 (WX/WS mit COS31, COS61 oder COS71) •...
  • Seite 4: Eingangskenngrößen

    Liquisys M COM223/253 Eingangskenngrößen Messgrößen Sauerstoff Temperatur Messbereich COS31: Sauerstoffkonzentration 0 ... 20 / 0 ... 60 mg/l Sauerstoffsättigungsindex 0 ... 200 / 0 ... 600 % SAT Sauerstoffpartialdruck 0 ... 400 / 0 ... 1200 hPa COS41, COS61: Sauerstoffkonzentration 0 ...
  • Seite 5 Liquisys M COM223/253 Trennspannung max. 350 V / 500 V DC Überspannungsschutz nach EN 61000-4-5 Hilfsspannungsausgang Ausgangsspannung: 15 V ± 0,6 V Ausgangsstrom: max. 10 mA Kontaktausgänge Schaltstrom bei ohmscher Last (cos ϕ = 1): max. 2 A Schaltstrom bei induktiver Last (cos ϕ = 0,4): max.
  • Seite 6 Liquisys M COM223/253 Hilfsenergie Elektrischer Anschluss Vari- ante 1 (DX/DS) 10-50 V 23 + 24 - 10-50 V 15 V L– C07-COM2x3xx-04-06-00-xx-001.eps Elektrischer Anschluss des Messumformers in Ausführung DX oder DS Sensor COS41 Alarm (Kontaktlage stromlos) Signalausgang 1 Sauerstoff Relais 1 (Kontaktlage stromlos)
  • Seite 7 Liquisys M COM223/253 Elektrischer Anschluss Vari- ante 2 (WX/WS) COS31/71 und COS61 ab Seriennummer 79xxxx 8,5 V DC 8,5 V DC RS 485 10-50 V 23 + 24 - 10-50 V 15 V L– C07-COM2x3xx-04-06-00-xx-003.eps Elektrischer Anschluss des Messumformers in Ausführung WX oder WS...
  • Seite 8 Liquisys M COM223/253 Elektrischer Anschluss Vari- ante 2 (WX/WS) COS61 (bis Seriennummer 78xxxx) 15 V 8,5 V DC 8,5 V DC RS 485 23 + 24 - 10-50 V L– 10-50 V C07-COM2x3xx-04-06-00-xx-006.eps Elektrischer Anschluss des Messumformers in Ausführung WX/WS für COS61...
  • Seite 9 Liquisys M COM223/253 Sensoranschluss Die Sauerstoffsensoren werden mit Messkabel geliefert. Für eine Verlängerung dieses Messkabels verwenden Sie eine Verbindungsdose und ein Kabel (siehe Zubehör). 11 12 BN RD WH GN CYK71 C07-COM2x3xx-04-06-00-xx-002.eps COS41 am Messumformer (DX/DS )mit CYK71-Kabel GY BN GY BN C07-COM2x3xx-04-06-00-xx-005.eps...
  • Seite 10: Leistungsmerkmale

    Liquisys M COM223/253 Leistungsmerkmale Messwertauflösung Sauerstoff: COS31, COS41, COS61: 0,01 mg/l / 0,1 % SAT / 1 hPa COS71: 0,001 mg/l / 0,1 % SAT / 1 hPa Temperatur: 0,1 °C Messabweichung Anzeige Sauerstoff: max. 0,5 % vom Messbereichsumfang Temperatur: max.
  • Seite 11: Einbaubedingungen

    Liquisys M COM223/253 Einbaubedingungen Einbauhinweise Pg 13,5 Pg 7 Pg 16 REL 1 ALARM REL 2 REL 1 REL 2 C07-CxM253xx-06-06-00-de-001.EPS Feldgerät C07-CxM253xx-11-06-00-de-003.EPS Mastmontage Feldgerät an horizontalen oder vertikalen Rohren Endress+Hauser...
  • Seite 12 Liquisys M COM223/253 Herausnehmbare Elektronikbox Schottwand Anschlussklemmen Sicherung C07-CxM253xx-11-06-00-xx-001.EPS Ansicht in das Feldgerät-Gehäuse C07-CxM253xx-11-06-00-de-002.EPS Wandmontage Feldgerät C07-CxM253xx-11-06-00-xx-004.EPS Montage Feldgerät mit Universalsäule und Wetterschutzdach Endress+Hauser...
  • Seite 13 Liquisys M COM223/253 C07-CxM223xx-06-06-00-de-001.EPS Schalttafelgerät +0,5 max. 45 ca. 25 ca. 165* C07-CxM223xx-11-06-00-de-001.EPS Befestigung des Schalttafelgerätes Montageplatte Dichtung Spannschrauben notwendige Einbautiefe Endress+Hauser...
  • Seite 14: Umgebungsbedingungen

    Liquisys M COM223/253 Umgebungsbedingungen Umgebungstemperatur -10 ... +55 °C Umgebungstemperaturgrenze –20 ... +60 °C Lagerungstemperatur –25 ... +65 °C Elektromagnetische Störaussendung und Störfestigkeit gem. EN 61326: 1997 / A1: 1998 Verträglichkeit Schutzart Schalttafelgerät: IP 54 (Front), IP 30 (Gehäuse) Feldgerät:...
  • Seite 15: Anzeige Und Bedienoberfläche

    Liquisys M COM223/253 Anzeige und Bedienoberfläche Anzeige- und Bedienelemente mg/l 1.85 R232 Sollwert C07-COM2x3xx-19-06-00-de-001.eps Bedienelemente LC-Display zur Darstellung der Messwerte und Konfigurationsdaten Feld zur Beschriftung durch den Benutzer 4 Hauptbedientasten zur Kalibrierung und Gerätekonfiguration Umschalttaste für Auto-/Handbetrieb LEDs für Grenzwertgeber-Relais (Schaltzustand) LED für Alarmfunktion...
  • Seite 16 Liquisys M COM223/253 Bestellinformationen Produktstruktur Ausführung Sensor COS41 / 4 / 4HD, Grundfunktionen Sensor COS41 / 4 / 4HD, mit Zusatzfunktionen (Plus-Paket) Sensor COS31 / 61 / 71 / 3 / 3HD, Grundfunktionen Sensor COS31 / 61 / 71 / 3 / 3HD, mit Zusatzfunktionen (Plus-Paket)
  • Seite 17 Liquisys M COM223/253 Im Lieferumfang des Einbaugeräts sind enthalten: • 1 Messumformer COM223 • 1 Satz steckbare Schraubklemmen • 2 Spannschrauben • 1 Betriebsanleitung BA 199C/07/de • bei Ausführungen mit HART-Kommunikation 1 Betriebsanleitung Feldnahe Kommunikation mit HART, BA 208C/07/de • bei Ausführungen mit PROFIBUS-Schnittstelle 1 Betriebsanleitung Feldnahe Kommunikation mit PROFIBUS PA/DP, BA 209C/07/de •...
  • Seite 18 Liquisys M COM223/253 Anschlusszubehör • Messkabel OMK für Sauerstoffsensoren COS31, COS61 und COS71 zur Verlängerung zwischen Verbindungsdose VS und Messumformer, unkonfektioniert, Meterware; Best.-Nr. 50004124 • Spezial-Messkabel CMK für Sauerstoffsensor COS41 zur Verlängerung zwischen Verbindungsdose VBM und Messumformer, unkonfektioniert, Meterware; Best.-Nr. 50005374 •...
  • Seite 19 Liquisys M COM223/253 • Mastmontagesatz zur Befestigung des Feldgehäuses an horizontalen und vertikalen Masten und Rohren, Material: Edelstahl 1.4301 Best.-Nr. 50086842 Ø max. 60 Ø 6 C07-CxM2x3xx-00-06-00-de-001.eps Befestigungssatz für Montage an Rohren und Masten • Universalsäule CYY102 Vierkantrohr zur Montage von Messumformern, Material: Edelstahl 1.4301;...
  • Seite 20 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG GmbH+Co. KG Information Feldservice Hannover Lehnergasse 4 Sternenhofstraße 21 Colmarer Str. 6 Auftrag Ersatzteile/Reparatur Ratingen 1230 Wien 4153 Reinach/BL 1 79576 Weil am Rhein...
