Jamara 02 0704 Gebrauchsanleitung Seite 5

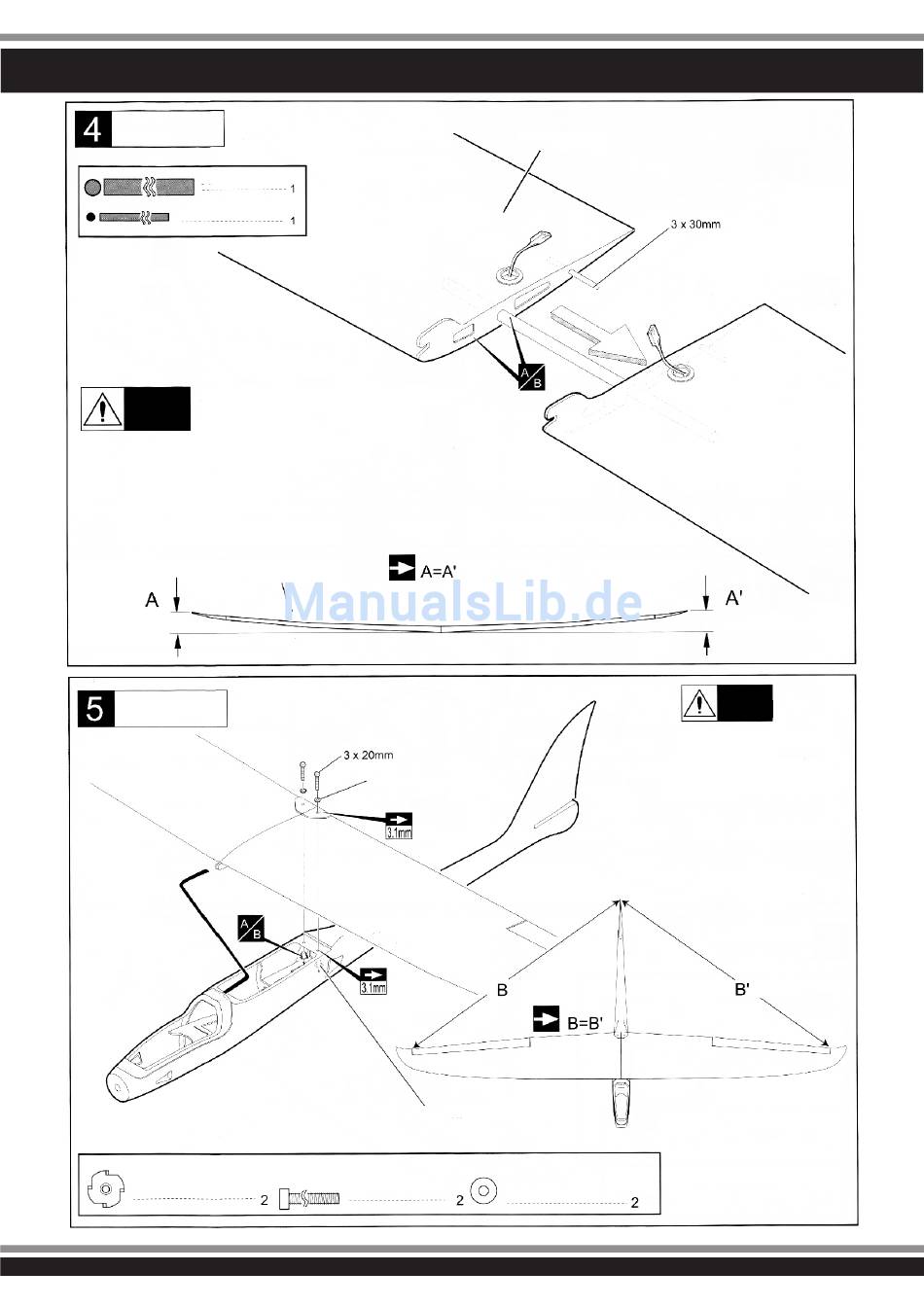

Tragfläche
Main Wing
6 x 160 mm Gestänge
3 x 30 mm Gestänge
Achtung!
Warning!
Kleben Sie die Tragflächendübel unbedingt sorgfältig ein, da sie
während des Fluges unter hohen Belastungen stehen.
Ein Fehler beim Verkleben kann zum Verlust des Flugzeuges führen.
Achtung!
Ensure the wing joints are glued securely.
Warning!
These joints are under high load during flight and any failure could result in
severe accidents!
Tragflächenoberseite
ca. / approx
80-82 mm
Tragfläche
Main Wing
3mm Einschlagmutter
Mount Nut
Rod
Rod
Wing top
Randbogen 80-82 mm unterlegen
Dihedral 80-82 mm at wing tip
3 mm Unterlagscheiben
Washer
3mm Einschlagmutter
Mount Nut
3 x 20 mm Schrauben
Screw
Tragflächenunterseite
Wing bottom
3 mm Unterlagscheiben
Washer
- 5 -
ca. / approx
80-82 mm
Achtung!
Warning!
Befestigen Sie die Tragfläche unbedingt
sicher am Rumpf, da sie während des
Fluges unter hohen Belastungen stehen.
Ein Fehler kann zum Verlust des Modells
führen.
Ensure the wing joints are glued securely.
These joints are under high load during flight
and any failure could result in severe accidents!
