Before you begin
Montieren Sie die rechte & linke Seite auf
dieselbe Weise.
Assemble left and right sides the same way.
Schneiden Sie die übrige Folie ab.
Cut off shaded portion.
Achten Sie darauf, dass sich die montierten
Teile leicht und störungsfrei bewegen.
Ensure smooth non-binding movement while
assembling

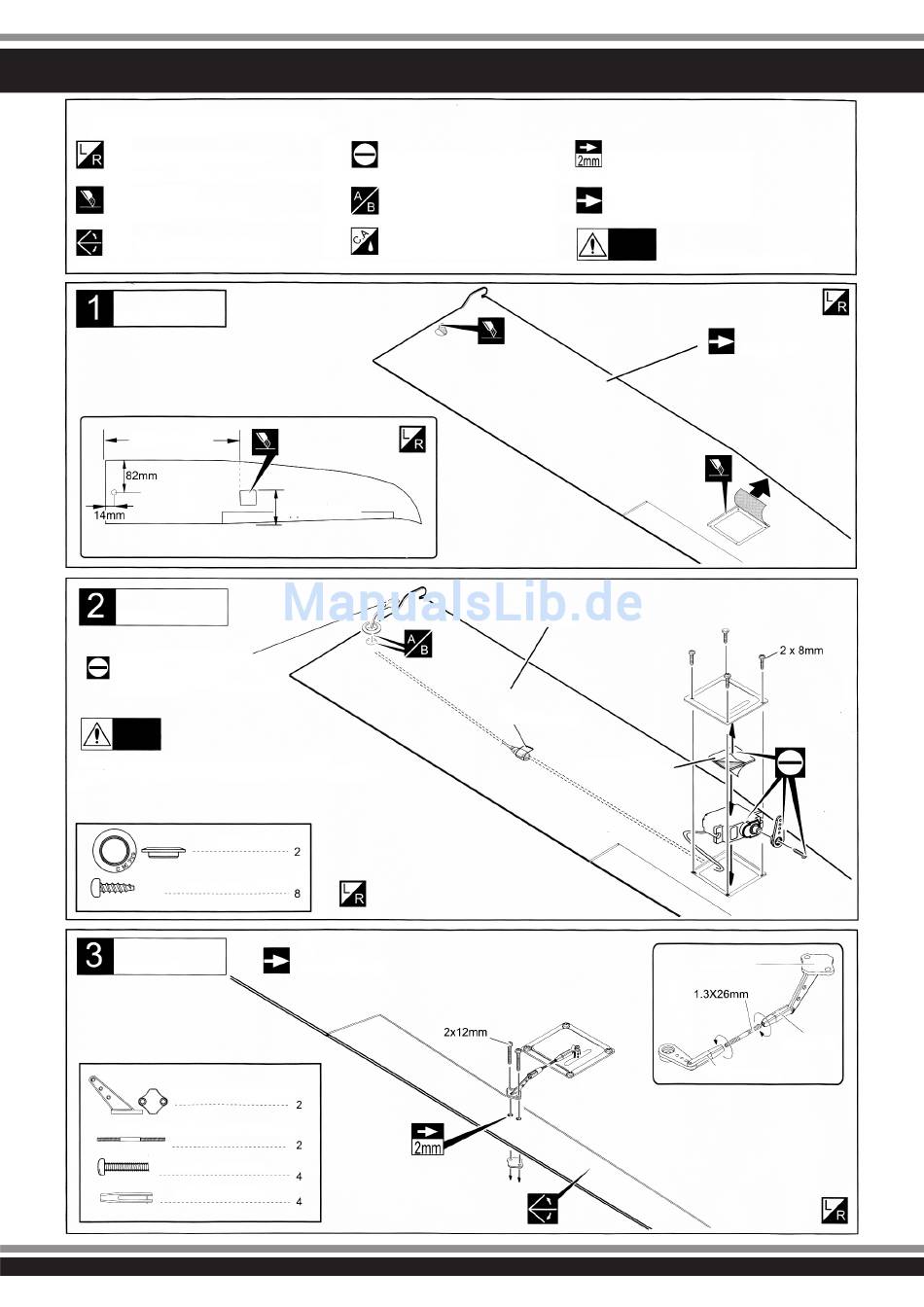

Tragfläche
Main Wing
ca. / approx
386 mm
Tragfläche
Main Wing
Muss separat gekauft werden!
Must be purchased separately!
Verlängerungskabel (300mm)
Servo extension code (300mm over).
Achtung!
Warning!
Kleben Sie besonders sorgfältig. Sollte sich die
Tragfläche während eines Fluges lösen, verlieren
Sie die Kontrolle über Ihr Modell!
Securely glue together. If comming off during flights,
you lose control of your airplane which leads to accidents!
NF-1001
2 x 8 mm Schrauben
Tragfläche
Main Wing
NF: 1020
Ruderhorn
Control Horn
1,3 x 26 mm Vollgewindestange
Fully Threaded Rod
2 x 18 mm Schrauben
NF: 1021
Gabelkopf
Nicht im Bausatz enthalten.
Must be purchased separately!
Verwenden Sie Epoxy-Kleber.
Apply epoxy glue.
Verwenden Sie Sekundenkleber.
Apply instant glue (CA glue, super glue).
ca. / approx
89 mm
Screw
Screw
Clevis
Bohren Sie ein Loch (hier 2mm).
Drill holes with the specified diameter (here 2mm).
Besonders sorgfältig arbeiten!
Pay close attention here!
Achtung!
Warning!
Schneiden Sie die Folie aus.
Cut away covering film.
Tragflächenunterseite
Wing bottom
Mit Klebeband sichern
Fix with tape
Doppelseitiges
Klebeband
Double-side tape
- 4 -
- 4 -
Bitte übersehen Sie
nicht dieses Zeichen!
Do not overlook this symbol!.
Tragflächenunterseite
Wing bottom
NF: 1020
NF: 1021
