9�4�2

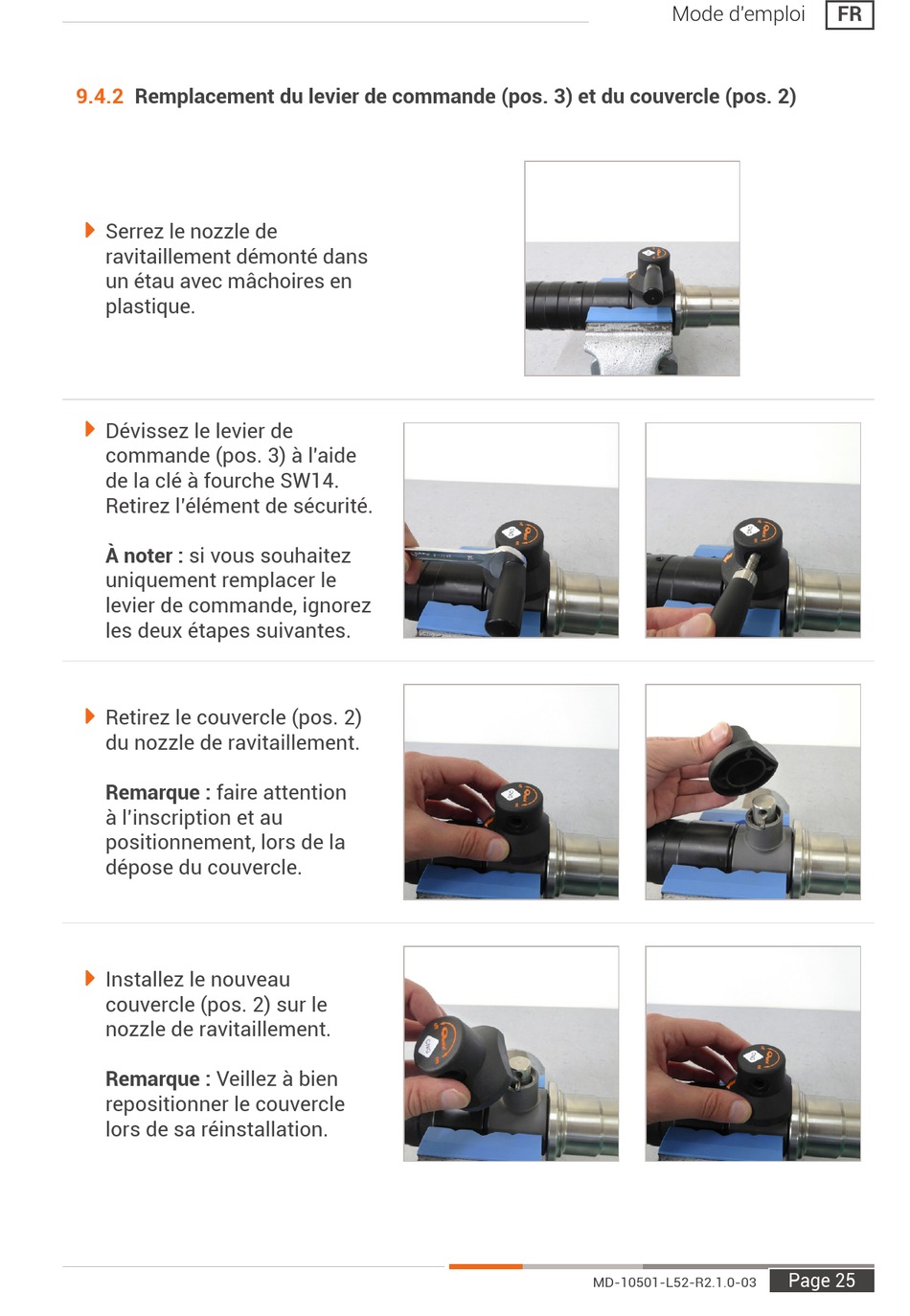

Remplacement du levier de commande (pos� 3) et du couvercle (pos� 2)
Î
Serrez le nozzle de
ravitaillement démonté dans
un étau avec mâchoires en
plastique.
Î
Dévissez le levier de
commande (pos. 3) à l'aide
de la clé à fourche SW14.
Retirez l'élément de sécurité.
À noter : si vous souhaitez
uniquement remplacer le
levier de commande, ignorez
les deux étapes suivantes.
Î
Retirez le couvercle (pos. 2)
du nozzle de ravitaillement.
Remarque : faire attention
à l'inscription et au
positionnement, lors de la
dépose du couvercle.
Î
Installez le nouveau
couvercle (pos. 2) sur le
nozzle de ravitaillement.
Remarque : Veillez à bien
repositionner le couvercle
lors de sa réinstallation.
Mode d'emploi
MD-10501-L52-R2.1.0-03
FR
Page 25
