Unterstützungs-Charakter
ANMERKUNG: Die Unterschiede zwischen den Unterstützungsstufen ergeben sich durch die Variation von drei
Parametern.
MAX POWER: Dieser Parameter bestimmt das maximale Drehmoment und die maximale Leistung. Er wird durch
die Einstellung der maximalen Motorleistung definiert. Dieser Wert kann zwischen 60 und 300 W variieren.
Illustriert wird dies durch die gepunktete Linie entlang der y-Achse in Grafik 1 und Grafik 2.
SUPPORT RELATION: Dieser Parameter bestimmt die Beziehung zwischen Fahrer-Leistung und Motor-
Unterstützung. Er wird durch die Einstellung der Fahrer-Leistung definiert, ab der die maximale Motor-
Unterstützung dazu gegeben wird. Dieser Wert kann zwischen 90 und 420 W variieren. Illustriert wird dies
durch die Steigung des „Unterstützungs-Charkaters"-Linie in Grafik 1.
RAMP-UP: Dieser Parameter bestimmt die Reaktionsgeschwindigkeit des Motors und die Stärke der Beschleunigung.
Er wird durch die Einstellung einer prozentualen Reaktionsgeschwindigkeit definiert, die angibt, wie schnell die
maximale Motor-Unterstützung erreicht wird. Dieser Wert kann zwischen 0 und 100 % variieren. Illustriert wird
dies durch die exponentielle Steigung der „Ramp Up"-Linie in Grafik 2.

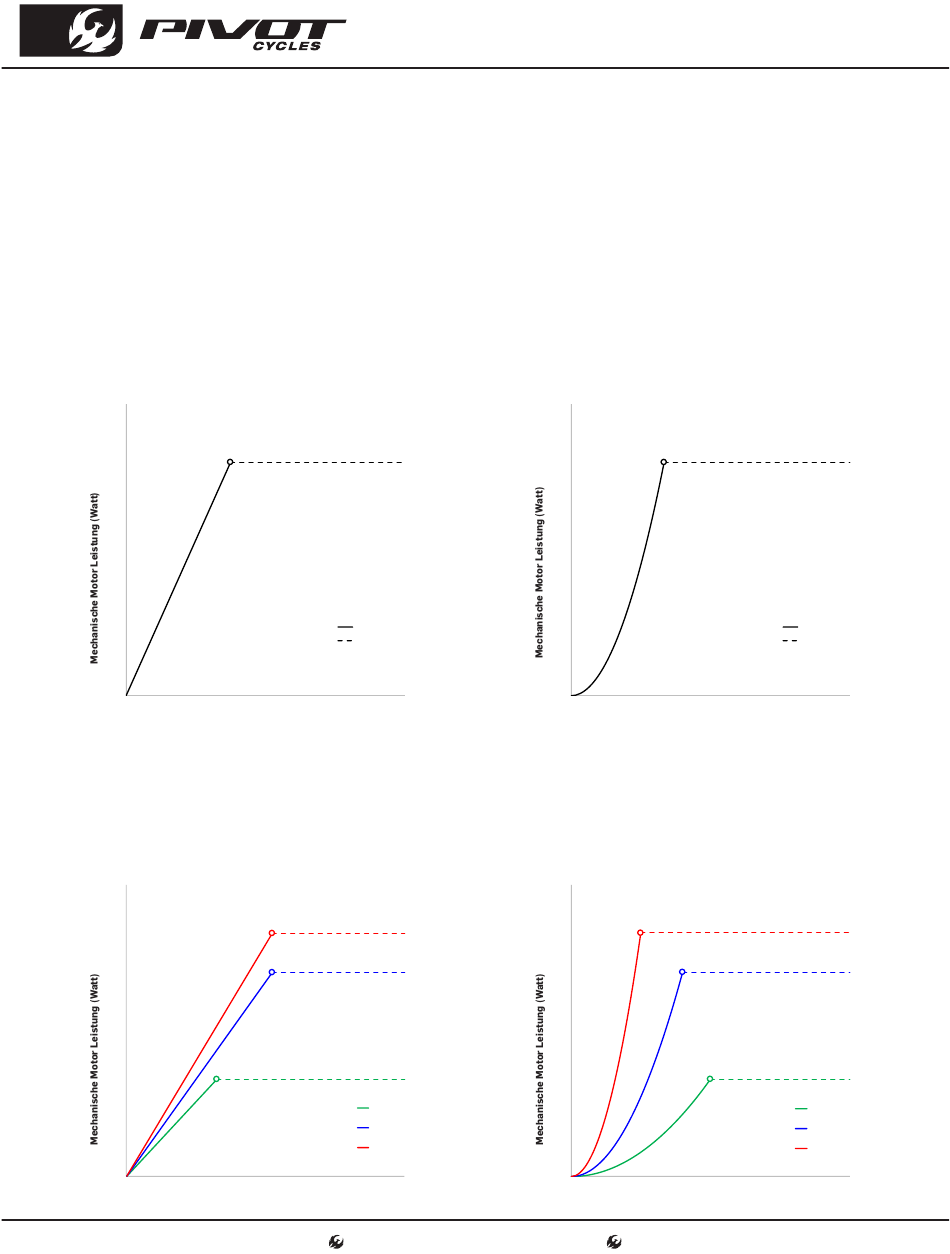

Support Characteristics
250
Unterstützungs-Charakter
200
150
100
50
0
0 100
* Diese Grafiken sind rein für illustrative Zwecke gedacht und zeigen nicht unbedingt die tatsächlichen Unterstützungs-Charakteristiken des Shuttle SL.
Werkseinstellung Motor-Unterstützung
ANMERKUNG: Es gibt eine individuelle Unterstützungs-Kurve für jede der drei Unterstützungsstufen. Im Folgenden
sind die Werkseinstellungen visualisiert. Individualisierung durch den Endkunden sind möglich und werden in
diesem Handbuch erklärt.
Unterstützungs-Charakter Support Characteristics
300
250
200
150
100
50
0
0 100
(Chart 1) (Grafik 1)
Support Relation
Unterstützungs-Beziehung
Max Power
Maximale Leistung
200 300
Rider Power (Watts)
Fahrer Leistung (Watt)
(Grafik 1)
(Chart 1)
Breeze
River
Rocket
200 300
Fahrer Leistung (Watt)
Rider Power (Watts)
www.pivotcycles.com
250
200
150
100
50
0
400 0
300
250
200
150
100
50
0
400 0
FAZUA GRUNDLAGEN
Support Characteristics
Unterstützungs-Charakter
(Grafik 2) (Chart 2)
0.5 1 1.5 2
Time (Seconds)
Zeit (Sekunden)
Unterstützungs-Charakter Support Characteristics
(Grafik 2)
(Chart 2)
0.5 1 1.5 2
Zeit (Sekunden)
Time (Seconds)
Ramp Up
Anstieg
Max Power
Maximale Leistung
2.5 3
Breeze
River
Rocket
2.5 3
