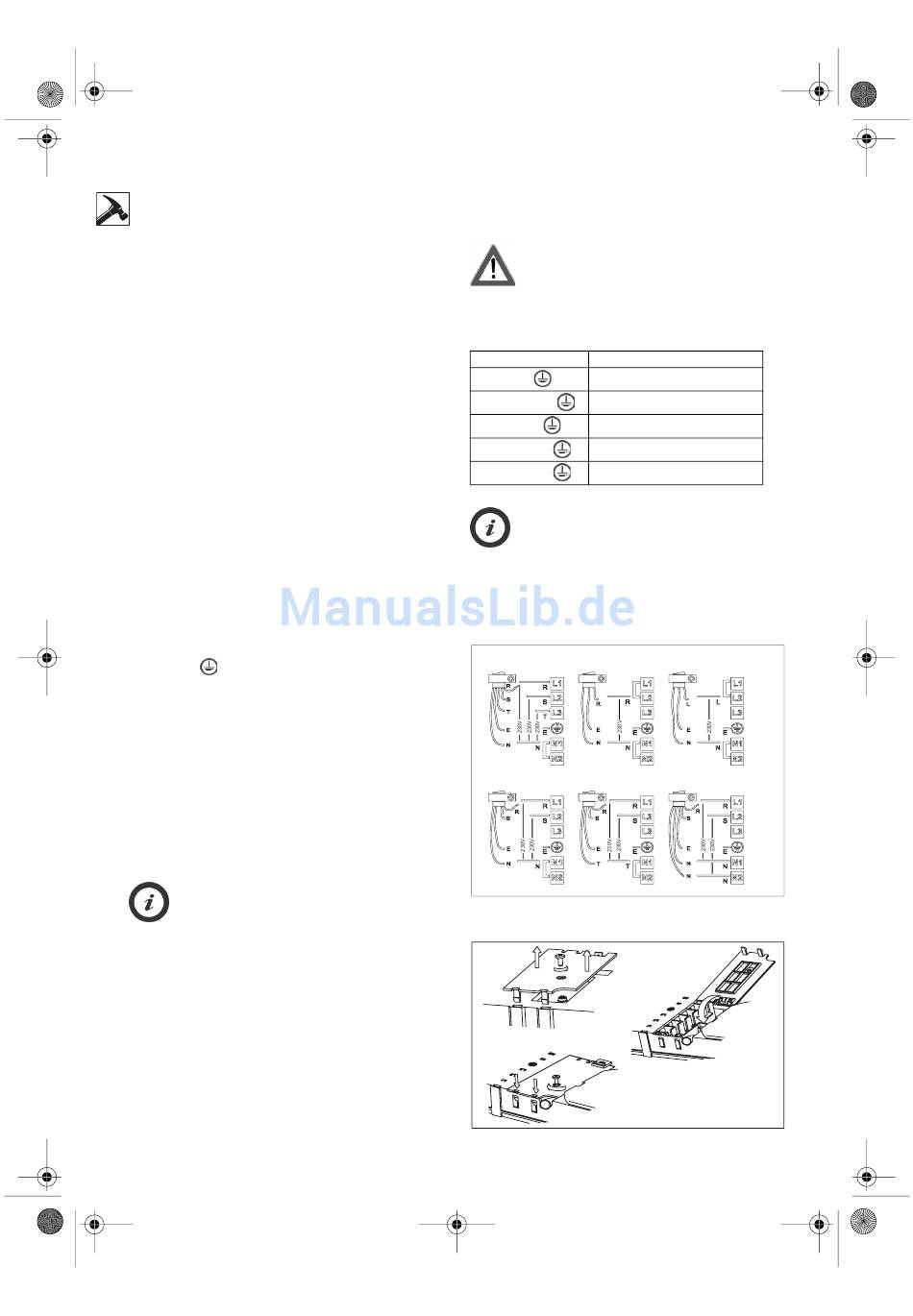

INSTALLATION und ELEKTRISCHER ANSCHLUSS

Das Kochfeld muss von einem Elektriker installiert
werden, der mit allen gängigen Sicherheits- und
Montagevorschriften vertraut ist. Der Hersteller haftet
nicht für Verletzungen von Personen oder Tieren und für
Sachschäden durch Missachten der in diesem Kapitel
genannten Richtlinien.
ELEKTRISCHER ANSCHLUSS
• Der elektrische Anschluss muss erfolgen, bevor das
Gerät über das Netzkabel an die Stromversorgung
angeschlossen wird.
• Wichtig: Der elektrische Anschluss muss gemäß den
Richtlinien der lokalen Elektrizitätsgesellschaft
vorgenommen werden.
• Die Spannung auf dem Typenschild am Unterboden
muss der Spannung des Stromnetzes in Ihrer Wohnung
entsprechen.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben:
Nur Leitungen (einschließlich Erdungsleitungen) der
entsprechenden Größe verwenden.
• Für den elektrischen Anschluss ein H05 RR-F-Kabel
verwenden (siehe Anschlussplan „Netzspannung" auf
der folgenden Seite).
Anschluss an die Klemmenleiste
Das gelb-grüne Erdungskabel muss mit der Klemme mit
dem Symbol verbunden werden. Es muss länger als
die anderen Kabel sein.
1. Den Klemmenleistendeckel (A) nach Entfernen
der Schraube abnehmen und in das Scharnier (B)
der Klemmenleiste einsetzen.
2. Etwa 70 mm des Netzkabels abisolieren.
3. Die Litzen um etwa 10 mm abisolieren. Das Kabel
in die Kabelklemme einsetzen und die Litzen an die
Klemmenleiste anschließen, wie auf dem Anschlussplan
neben der Klemmenleiste dargestellt.
4. Das Netzkabel mit der Kabelklemme befestigen.
5. Den Deckel (C) schließen und auf der Klemmenleiste
mit der vorher entfernten Schraube festschrauben -
Schritt (1).
Bei jedem Netzanschluss führt das Kochfeld
eine automatische Kontrolle durch, die ein paar
Sekunden dauert.
Das Netzkabel muss lang genug sein,
um das Kochfeld von der Arbeitsplatte
entfernen zu können, und so angebracht
werden, dass Schäden oder Überhitzung durch
Kontakt mit dem Sockel vermieden werden. Keine
Verlängerungskabel verwenden.
Netzspannung
Kabel Anzahl x Größe
3 X 4 mm
230V ~ +
3 X 4 mm
230-240V ~ +
4 X 1,5 mm
230V 3 ~ +
5 X 1,5 mm
400V 3N ~ +
4 X 1,5 mm
400V 2N ~ +
Falls das Kochfeld schon mit einem Netzkabel
ausgerüstet ist, gemäß Anweisungen auf dem
Schildchen am Netzkabel vorgehen.
Bei der Installation muss ein allpoliger
Trennschalter mit einer Kontaktöffnungsweite von
mindestens 3 mm vorgesehen werden.
400V 3N ~ 230V ~
230V 3~
400V 2N ~
NUR FÜR BELGIEN
A
C
2
(nur Australien)
2
2
2
2
230-240V~NUR FÜR AUSTRALIEN
230V~NUR FÜR UK
400V 2N~
NÜR FÜR NL
B
5
