4.0 Be di en ung s an leitung
4.1 Anschlüsse

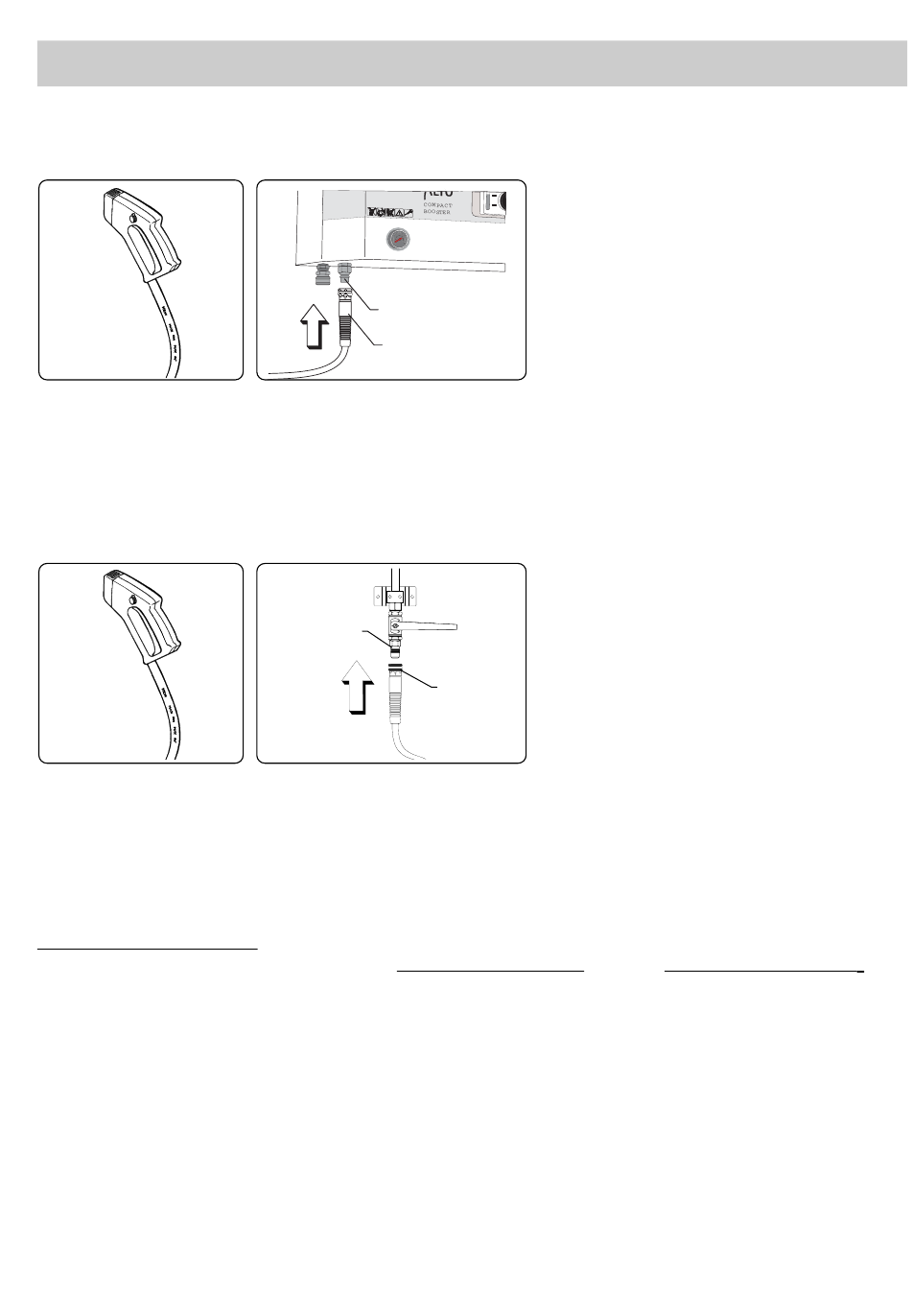

1.
Hochdruckschlauch - di rekt am Gerät
Den Hochdruckschlauch wird mittels einer Schnellkupplung (2) an den Auslaßstutzen (1) des Gerätes
angeschlossen. Max. Arbeitsdruck und Temperatur sind auf dem Hochdruckschlauch aufgedruckt.
ACHTUNG: Vor Abmontierung des Hochdruckschlauches muß zuerst das Gerät ausgeschaltet und den
Absperrhahn zugedreht werden, wonach die Spritzpistole betätigt werden muß, um den Hochdruck-
schlauch zu entlasten.
2.
Hochdruckschlauch - an Zapfstelle
Bei Rohrsystemen mit fi xen Zapfstellen muß der Hochdruckschlauch mittels einer Schnellkupplung (2) an
den Auslaßnippel (1) des Hochdruckhahns angeschlossen werden. Nach dem Anschluß muß der Griff des
Hochdruckhahns (3) in offene Position gedreht werden.
ACHTUNG: Vor Abmontierung des Hochdruckschlauches oder beim Wechseln der Zapfstelle muß der
Hoch -druckhahn sorgfältig abgedreht und die Spritzpistole betätigt werden, um den Hochdruckschlauch zu
entlasten.
Rohrleitung, max. Länge:
Bei Verwendung von max. Rohrlängen, kann nur einen Hochdruckschlauch von 10 m benutzt werden.
24
1
2
1
2
COMPACT BOOSTER
Ø12 x 1,5 - max. 30 m
Ø15 x 1,5 - max. 100 m
Max. Verlängerungsschlauch: 30 m
Nur ALTO Hochdruckschlauch ver wen den
Verbrühungsgefahr
Nie den Hochdruckschlauch bei Was ser -
te m pe ra tu ren über 50°C abmontieren.
Nur ALTO Hochdruckschlauch ver wen den
Verbrühungsgefahr
Nie den Hochdruckschlauch bei Was ser -
te m pe ra tu ren über 50°C abmontieren.
COMPACT BOOSTER I
Ø12 x 1,5 - max. 50 m
Ø15 x 1,5 - max. 150 m
DE
