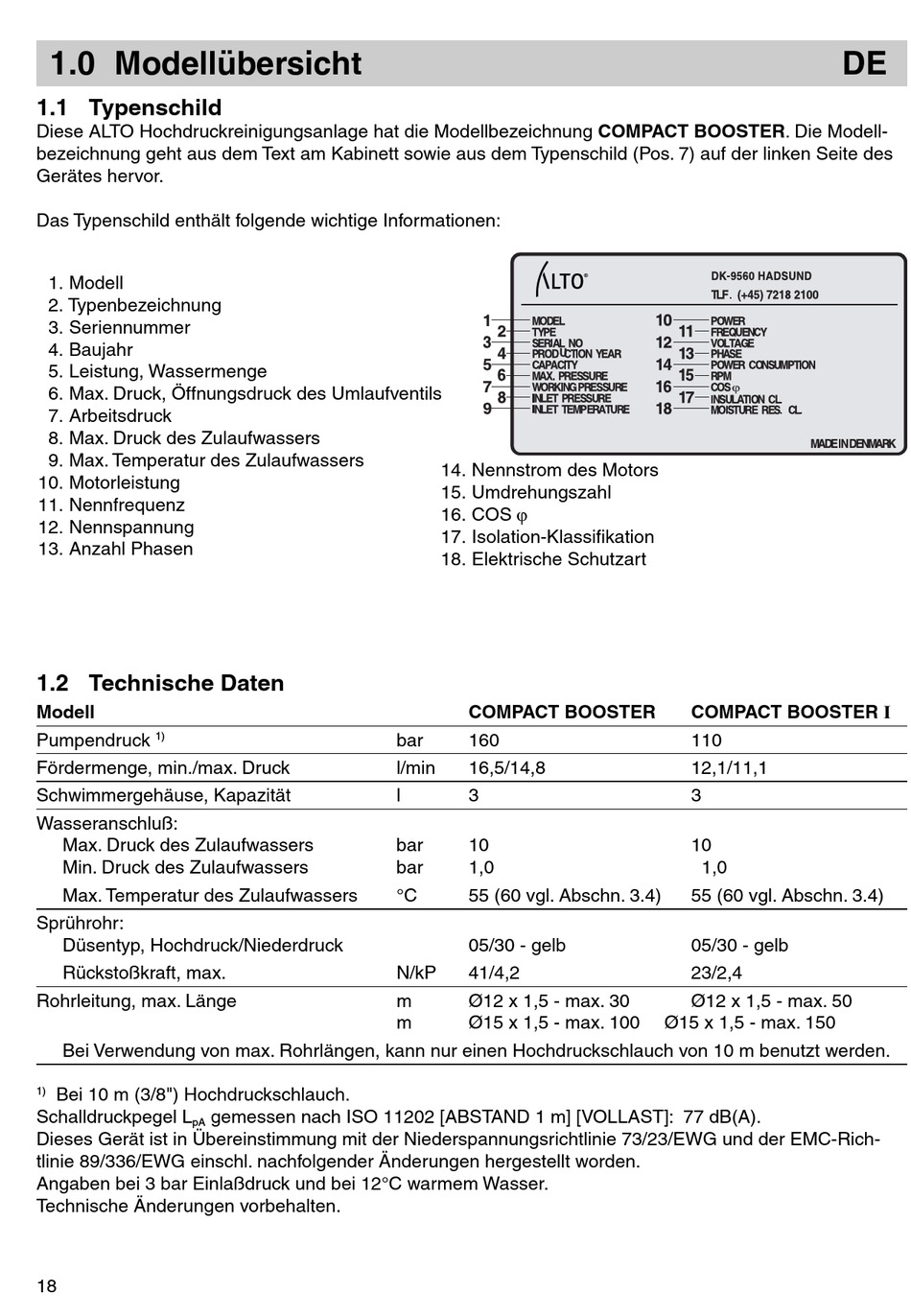

1.0 Modellübersicht
1.1 Typenschild
Diese ALTO Hochdruckreinigungsanlage hat die Modellbezeichnung COMPACT BOOSTER. Die Modell-
bezeichnung geht aus dem Text am Kabinett sowie aus dem Typenschild (Pos. 7) auf der linken Seite des
Gerätes hervor.
Das Typenschild enthält folgende wichtige Informationen:
1. Modell
2. Typenbezeichnung
3. Seriennummer
4. Baujahr
5. Leistung, Wassermenge
6. Max. Druck, Öffnungsdruck des Umlaufventils
7. Arbeitsdruck
8. Max. Druck des Zulaufwassers
9. Max. Temperatur des Zulaufwassers
10. Motorleistung
11. Nennfrequenz
12. Nennspannung
13. Anzahl Phasen
1.2 Technische Daten
Modell
Pumpendruck
1)
Fördermenge, min./max. Druck
Schwimmergehäuse, Kapazität
Wasseranschluß:
Max. Druck des Zulaufwassers
Min. Druck des Zulaufwassers
Max. Temperatur des Zulaufwassers
Sprührohr:
Düsentyp, Hochdruck/Niederdruck
Rückstoßkraft, max.
Rohrleitung, max. Länge
Bei Verwendung von max. Rohrlängen, kann nur einen Hochdruckschlauch von 10 m benutzt werden.
1)
Bei 10 m (3/8") Hochdruckschlauch.
Schalldruckpegel L
pA
Dieses Gerät ist in Übereinstimmung mit der Niederspannungsrichtlinie 73/23/EWG und der EMC-Rich-
tlinie 89/336/EWG einschl. nachfolgender Änderungen hergestellt worden.
Angaben bei 3 bar Einlaßdruck und bei 12°C warmem Wasser.
Technische Änderungen vorbehalten.
18
gemessen nach ISO 11202 [ABSTAND 1 m] [VOLLAST]: 77 dB(A).
14. Nennstrom des Motors
15. Umdrehungszahl
16. COS ϕ
17. Isolation-Klassifi kation
18. Elektrische Schutzart
COMPACT BOOSTER
bar
160
l/min
16,5/14,8
l
3
bar
10
bar
1,0
°C
55 (60 vgl. Abschn. 3.4)
05/30 - gelb
N/kP
41/4,2
m
Ø12 x 1,5 - max. 30
m
Ø15 x 1,5 - max. 100
COMPACT BOOSTER I
110
12,1/11,1
3
10
1,0
55 (60 vgl. Abschn. 3.4)
05/30 - gelb
23/2,4
Ø12 x 1,5 - max. 50
Ø15 x 1,5 - max. 150
DE
