Abmessungen der Verpackung

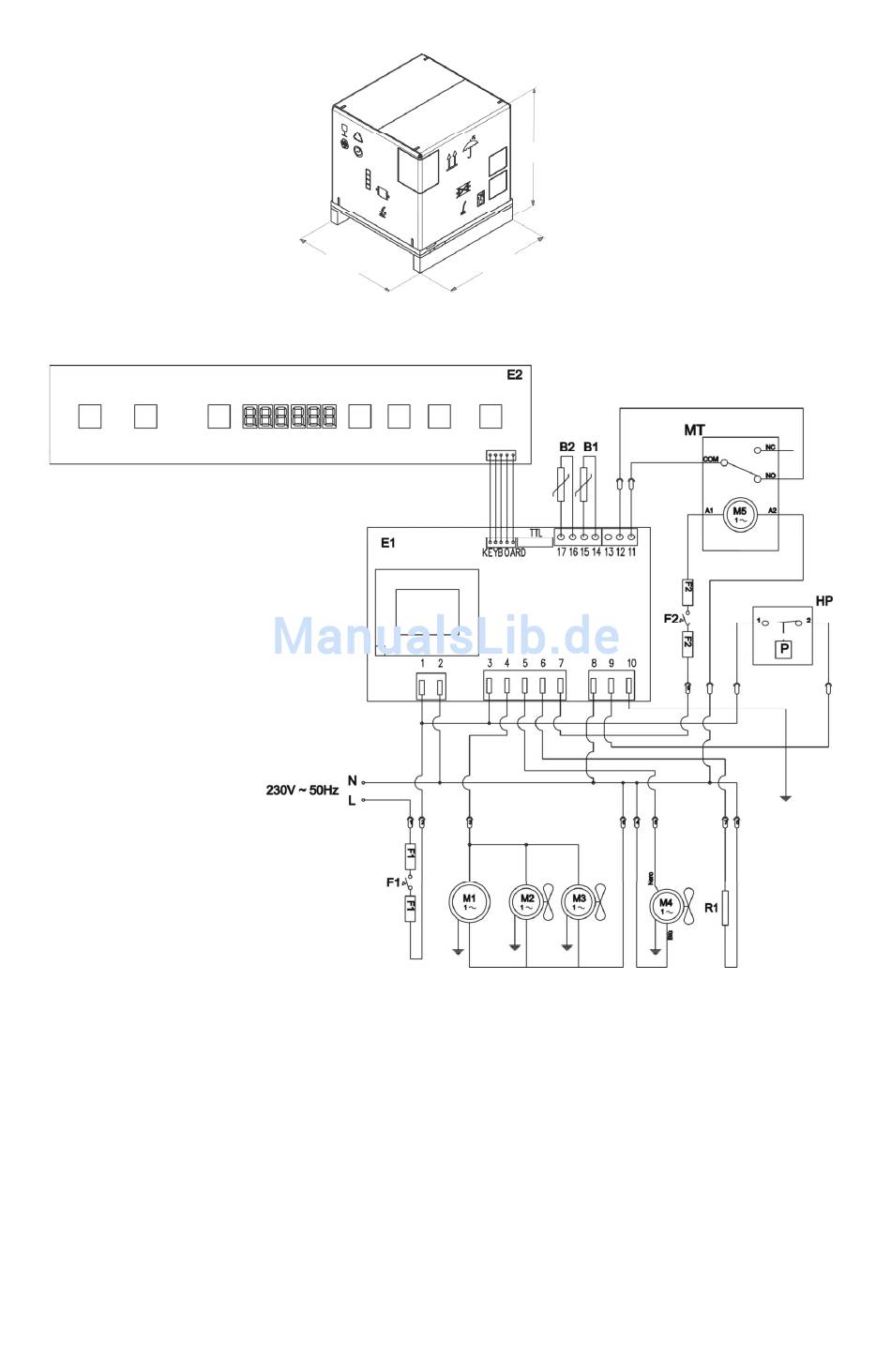

Schaltplan
Legende:
B1 =
Innenraumfühler
B2 =
Kerntemperaturfühler
E1 =
Platine
E2 =
Bedienfeld
F1 =
Sicherung der Stromversorgung
F2 =
Sicherung für Motor/unteres Panel
HP =
Hochdruckschalter
M1 =
Kompressor
M2/M3 = Lüfter des Kondensatormotors
M4 =
Motorlüfter im Innenraum
M5 =
Motor/unteres Panel
R1 =
Rahmen-Heizelement
685
660
22
755
Bruttogewicht = 60 kg
