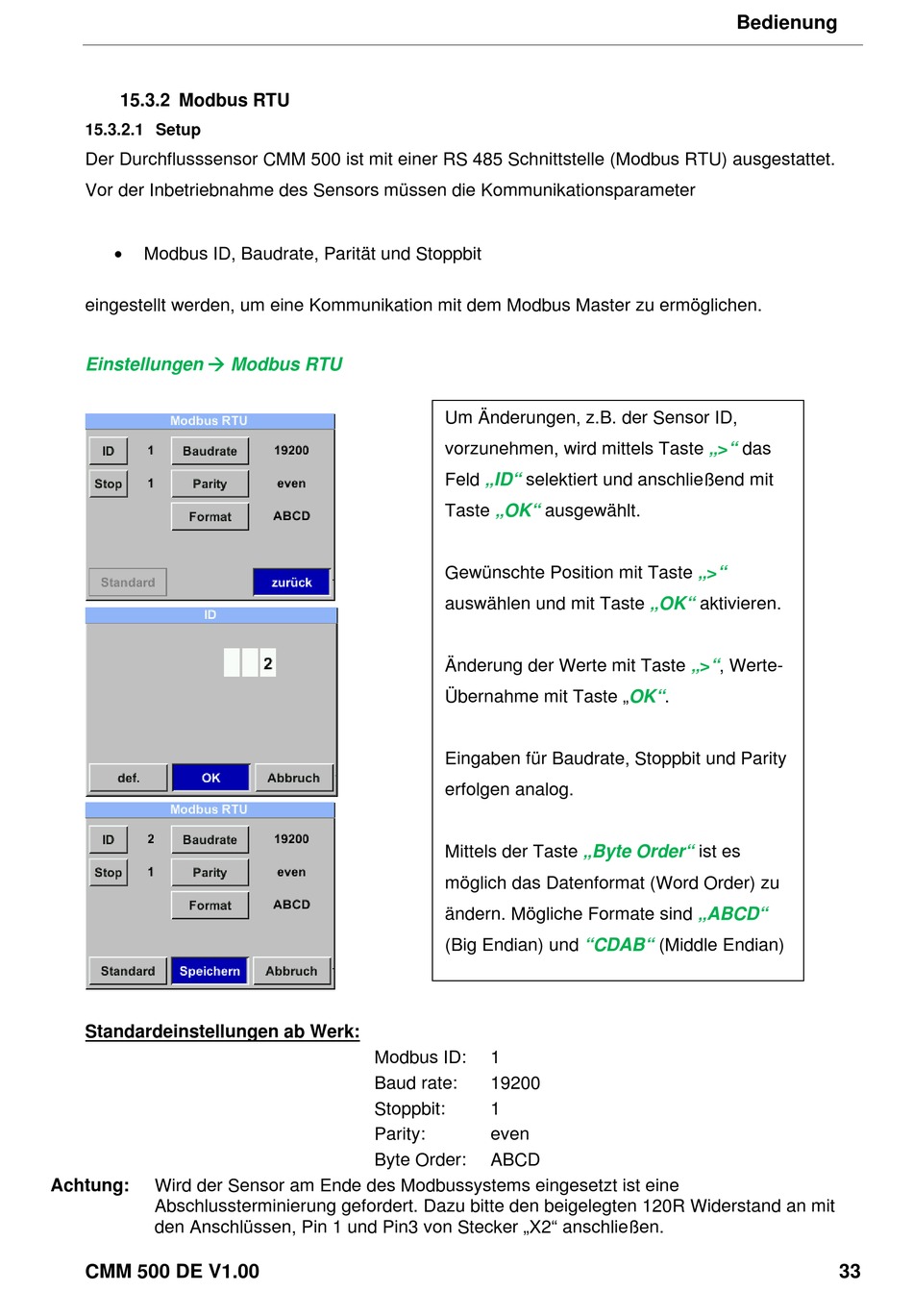

15.3.2 Modbus RTU

15.3.2.1 Setup

Der Durchflusssensor CMM 500 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet.
Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter
•
Modbus ID, Baudrate, Parität und Stoppbit
eingestellt werden, um eine Kommunikation mit dem Modbus Master zu ermöglichen.
Einstellungen  Modbus RTU
Standardeinstellungen ab Werk:
Achtung: Wird der Sensor am Ende des Modbussystems eingesetzt ist eine
Abschlussterminierung gefordert. Dazu bitte den beigelegten 120R Widerstand an mit
den Anschlüssen, Pin 1 und Pin3 von Stecker „X2" anschließen.
CMM 500 DE V1.00
Um Änderungen, z.B. der Sensor ID,
vorzunehmen, wird mittels Taste
Feld „ID" selektiert und anschließend mit
Taste „OK" ausgewählt.
Gewünschte Position mit Taste
auswählen und mit Taste
Änderung der Werte mit Taste „>", Werte-
Übernahme mit Taste „OK".
Eingaben für Baudrate, Stoppbit und Parity
erfolgen analog.
Mittels der Taste
möglich das Datenformat (Word Order) zu
ändern. Mögliche Formate sind
(Big Endian) und
Modbus ID: 1
Baud rate: 19200
Stoppbit: 1
Parity: even
Byte Order: ABCD
Bedienung
„>" das
„>"
„OK" aktivieren.
„Byte Order" ist es
„ABCD"
"CDAB" (Middle Endian)
