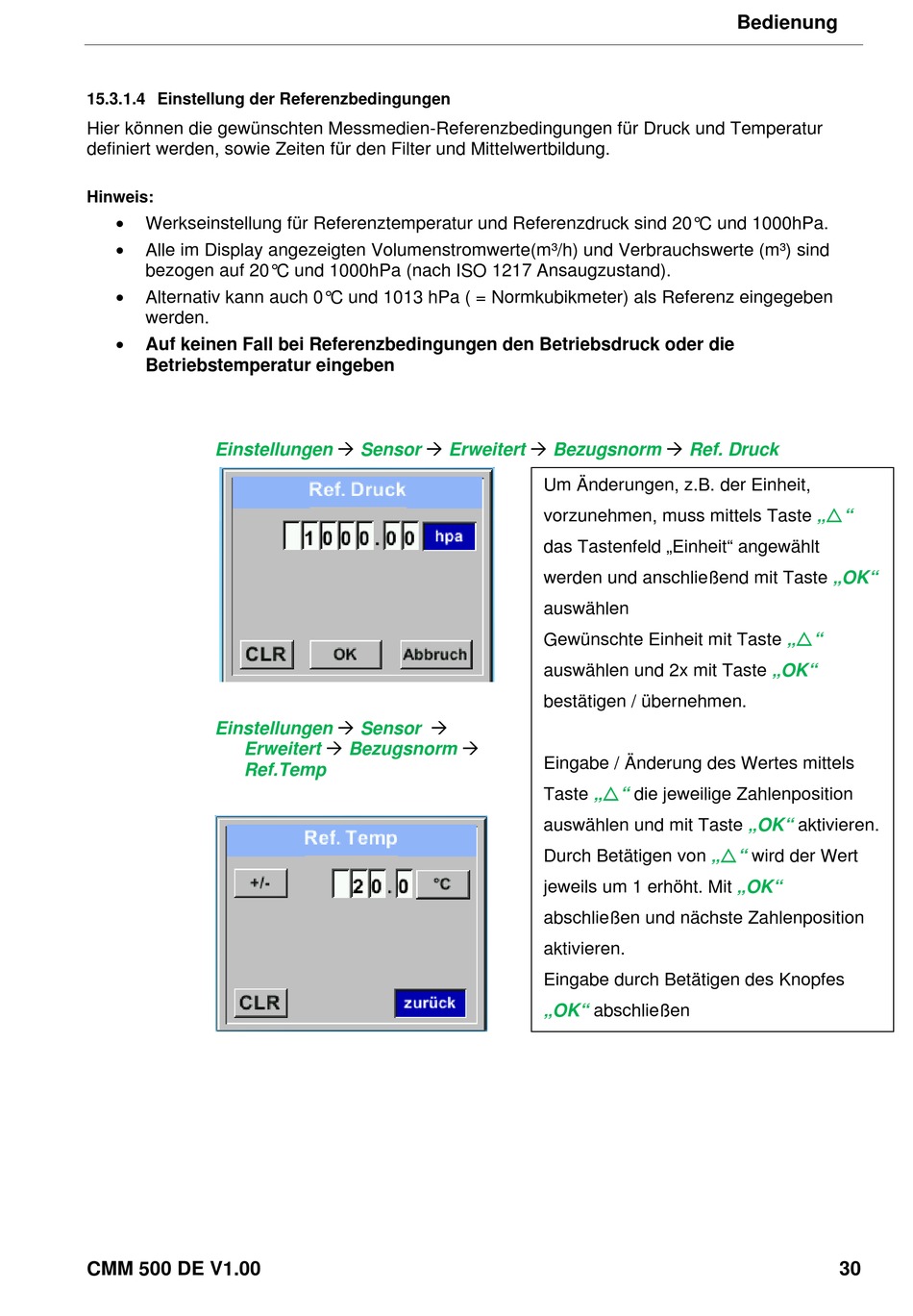

15.3.1.4 Einstellung der Referenzbedingungen

Hier können die gewünschten Messmedien-Referenzbedingungen für Druck und Temperatur
definiert werden, sowie Zeiten für den Filter und Mittelwertbildung.
Hinweis:
•
Werkseinstellung für Referenztemperatur und Referenzdruck sind 20°C und 1000hPa.
•
Alle im Display angezeigten Volumenstromwerte(m³/h) und Verbrauchswerte (m³) sind
bezogen auf 20°C und 1000hPa (nach ISO 1217 Ansaugzustand).
•
Alternativ kann auch 0°C und 1013 hPa ( = Normkubikmeter) als Referenz eingegeben
werden.
•
Auf keinen Fall bei Referenzbedingungen den Betriebsdruck oder die
Betriebstemperatur eingeben
Einstellungen
Einstellungen
Erweitert
Ref.Temp
CMM 500 DE V1.00
 
Sensor Erweitert
 
Sensor
 
Bezugsnorm
 
Bezugsnorm Ref. Druck
Um Änderungen, z.B. der Einheit,
vorzunehmen, muss mittels Taste
das Tastenfeld „Einheit" angewählt
werden und anschließend mit Taste
auswählen
Gewünschte Einheit mit Taste
auswählen und 2x mit Taste
bestätigen / übernehmen.
Eingabe / Änderung des Wertes mittels
Taste „" die jeweilige Zahlenposition
auswählen und mit Taste
Durch Betätigen von
jeweils um 1 erhöht. Mit
abschließen und nächste Zahlenposition
aktivieren.
Eingabe durch Betätigen des Knopfes
„OK" abschließen
Bedienung
„"
„OK"
„"
„OK"
„OK" aktivieren.
„" wird der Wert
„OK"
30
