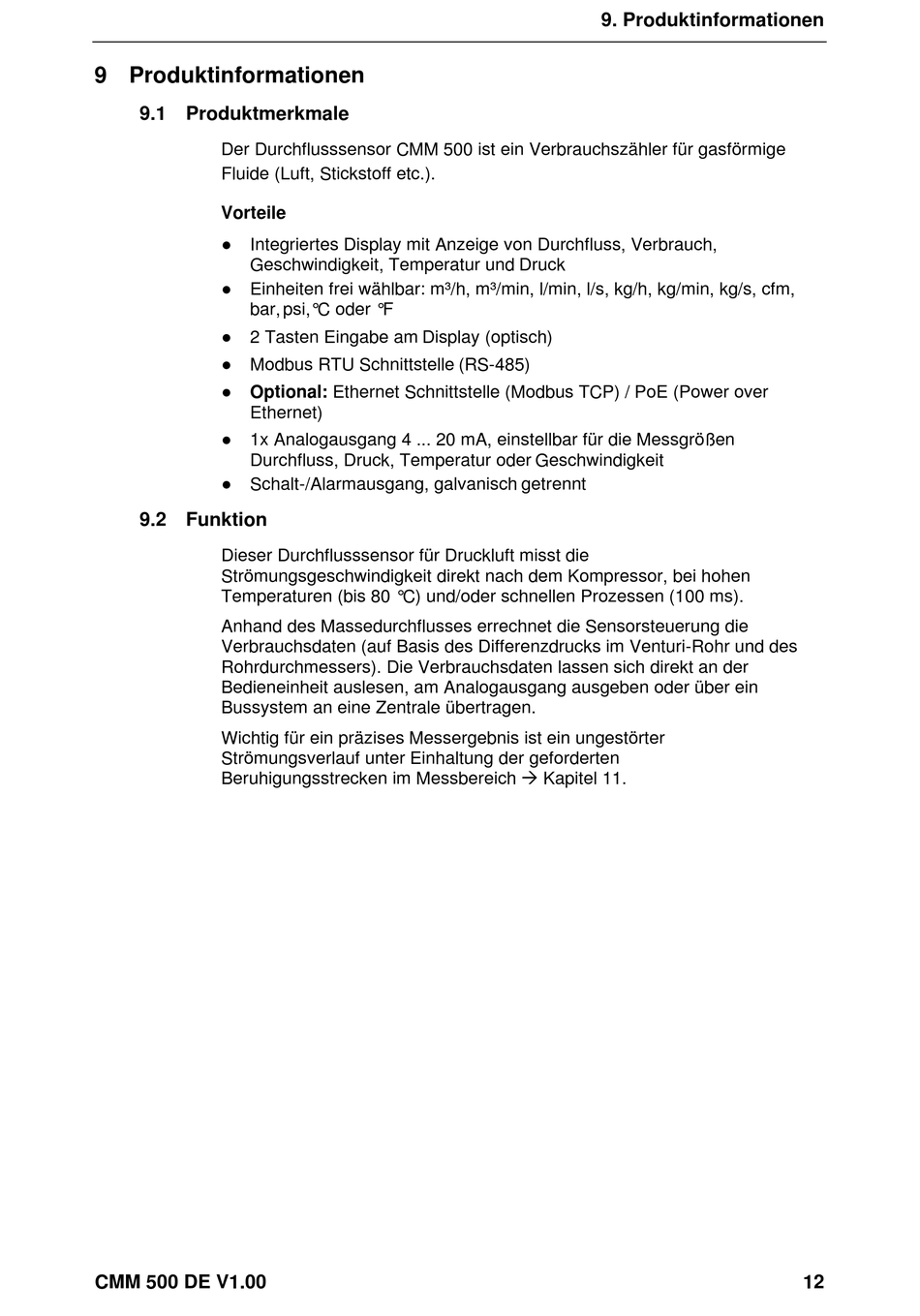

9 Produktinformationen

9.1 Produktmerkmale

Der Durchflusssensor CMM 500 ist ein Verbrauchszähler für gasförmige
Fluide (Luft, Stickstoff etc.).
Vorteile
● Integriertes Display mit Anzeige von Durchfluss, Verbrauch,
Geschwindigkeit, Temperatur und Druck
● Einheiten frei wählbar: m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm,
bar, psi,°C oder °F
● 2 Tasten Eingabe am Display (optisch)
● Modbus RTU Schnittstelle (RS-485)
● Optional: Ethernet Schnittstelle (Modbus TCP) / PoE (Power over
Ethernet)
● 1x Analogausgang 4 ... 20 mA, einstellbar für die Messgrößen
Durchfluss, Druck, Temperatur oder Geschwindigkeit
● Schalt-/Alarmausgang, galvanisch getrennt

9.2 Funktion

Dieser Durchflusssensor für Druckluft misst die
Strömungsgeschwindigkeit direkt nach dem Kompressor, bei hohen
Temperaturen (bis 80 °C) und/oder schnellen Prozessen (100 ms).
Anhand des Massedurchflusses errechnet die Sensorsteuerung die
Verbrauchsdaten (auf Basis des Differenzdrucks im Venturi-Rohr und des
Rohrdurchmessers). Die Verbrauchsdaten lassen sich direkt an der
Bedieneinheit auslesen, am Analogausgang ausgeben oder über ein
Bussystem an eine Zentrale übertragen.
Wichtig für ein präzises Messergebnis ist ein ungestörter
Strömungsverlauf unter Einhaltung der geforderten
Beruhigungsstrecken im Messbereich  Kapitel 11.
