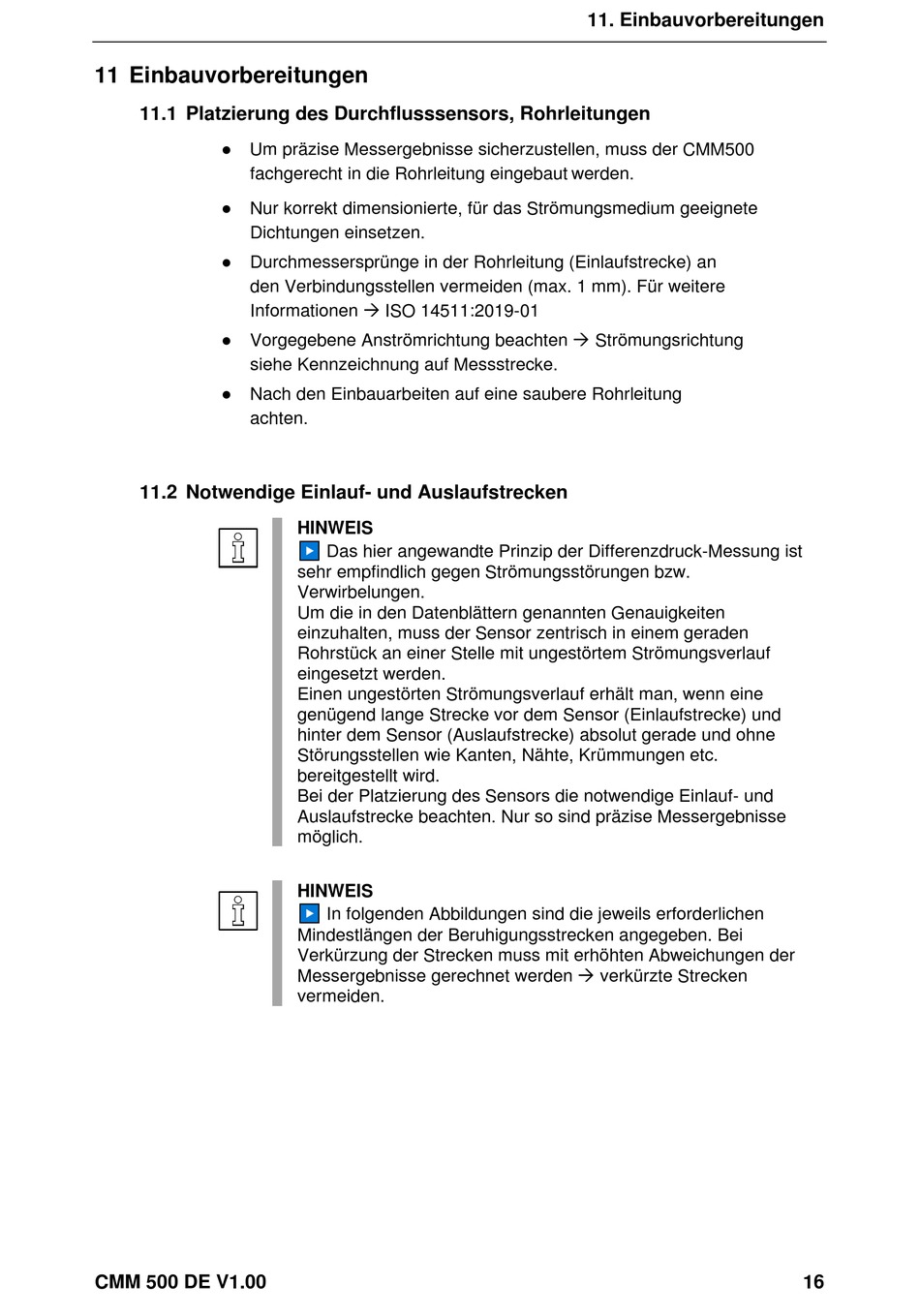

11 Einbauvorbereitungen

11.1 Platzierung des Durchflusssensors, Rohrleitungen

● Um präzise Messergebnisse sicherzustellen, muss der CMM500
fachgerecht in die Rohrleitung eingebaut werden.
● Nur korrekt dimensionierte, für das Strömungsmedium geeignete
Dichtungen einsetzen.
● Durchmessersprünge in der Rohrleitung (Einlaufstrecke) an
den Verbindungsstellen vermeiden (max. 1 mm). Für weitere
Informationen  ISO 14511:2019-01
● Vorgegebene Anströmrichtung beachten  Strömungsrichtung
siehe Kennzeichnung auf Messstrecke.
● Nach den Einbauarbeiten auf eine saubere Rohrleitung
achten.

11.2 Notwendige Einlauf- und Auslaufstrecken

CMM 500 DE V1.00
HINWEIS
� � �
Das hier angewandte Prinzip der Differenzdruck-Messung ist
sehr empfindlich gegen Strömungsstörungen bzw.
Verwirbelungen.
Um die in den Datenblättern genannten Genauigkeiten
einzuhalten, muss der Sensor zentrisch in einem geraden
Rohrstück an einer Stelle mit ungestörtem Strömungsverlauf
eingesetzt werden.
Einen ungestörten Strömungsverlauf erhält man, wenn eine
genügend lange Strecke vor dem Sensor (Einlaufstrecke) und
hinter dem Sensor (Auslaufstrecke) absolut gerade und ohne
Störungsstellen wie Kanten, Nähte, Krümmungen etc.
bereitgestellt wird.
Bei der Platzierung des Sensors die notwendige Einlauf- und
Auslaufstrecke beachten. Nur so sind präzise Messergebnisse
möglich.
HINWEIS
� � �
In folgenden Abbildungen sind die jeweils erforderlichen
Mindestlängen der Beruhigungsstrecken angegeben. Bei
Verkürzung der Strecken muss mit erhöhten Abweichungen der
Messergebnisse gerechnet werden  verkürzte Strecken
vermeiden.
