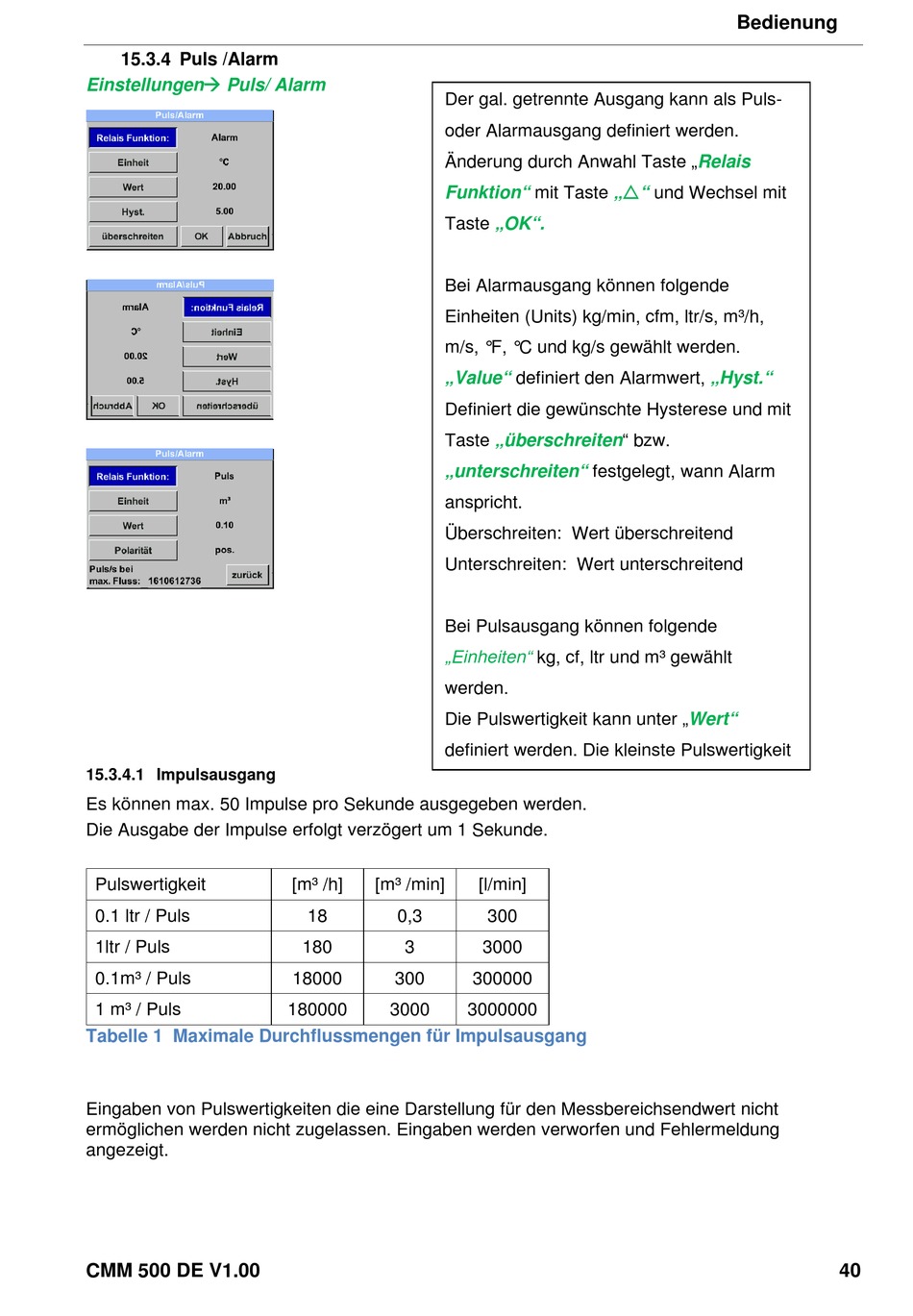

15.3.4 Puls /Alarm

Einstellungen Puls/ Alarm

15.3.4.1 Impulsausgang

Es können max. 50 Impulse pro Sekunde ausgegeben werden.
Die Ausgabe der Impulse erfolgt verzögert um 1 Sekunde.
Pulswertigkeit
0.1 ltr / Puls
1ltr / Puls
0.1m³ / Puls
1 m³ / Puls
Tabelle 1 Maximale Durchflussmengen für Impulsausgang
Eingaben von Pulswertigkeiten die eine Darstellung für den Messbereichsendwert nicht
ermöglichen werden nicht zugelassen. Eingaben werden verworfen und Fehlermeldung
angezeigt.
CMM 500 DE V1.00
Der gal. getrennte Ausgang kann als Puls-
oder Alarmausgang definiert werden.
Änderung durch Anwahl Taste
Funktion"
Taste
Bei Alarmausgang können folgende
Einheiten (Units) kg/min, cfm, ltr/s, m³/h,
m/s, °F, °C und kg/s gewählt werden.
„Value"
Definiert die gewünschte Hysterese und mit
Taste „überschreiten" bzw.
„unterschreiten"
anspricht.
Überschreiten: Wert überschreitend
Unterschreiten: Wert unterschreitend
Bei Pulsausgang können folgende
„Einheiten"
werden.
Die Pulswertigkeit kann unter
definiert werden. Die kleinste Pulswertigkeit
[m³ /h] [m³ /min]
18 0,3
180 3
18000 300
180000 3000
mit Taste „"
„OK".
definiert den Alarmwert,
festgelegt, wann Alarm
kg, cf, ltr und m³ gewählt
[l/min]
300
3000
300000
3000000
Bedienung
„Relais
und Wechsel mit
„Hyst."
„Wert"
