SOUNDMASTER PL790 Bedienungsanleitung Seite 7

1. Bringen Sie vor dem Auswechseln den Nadelschutz wieder an der Nadel an, um eine
Beschädigung der Nadel während des Auswechselns zu vermeiden.
2. Entfernen Sie vorsichtig die Drahtleitungen vom eingebauten System.
3. Lösen Sie die beiden Schrauben am Systemträger, mit dem das Tonabnehmersystem
befestigt ist, und nehmen Sie dann das Tonabnehmersystem heraus.
4. Setzen Sie das neue Tonabnehmersystem in den Träger ein und ziehen Sie die
Schrauben leicht an. Ziehen Sie die Schrauben zu diesem Zeitpunkt noch nicht ganz fest.
5. Schließen Sie die Kabel an die Anschlüsse des neuen Tonabnehmers an. Die Farbcodes
der Kabel sind wie folgt:
Weiß Linker Kanal positiv (L+)
Schwarz Linker Kanal negativ (L-)
Rot Rechter Kanal positiv (R+)
Schwarz Rechter Kanal negativ (R-)
6. Stellen Sie die Position des Tonabnehmers so ein, dass er genau auf dem
Tonabnehmerträger ausgerichtet ist, so dass die Abtastnadel die Rillen perfekt parallel
abtasten kann.
Legen Sie dazu das mitgelieferte Papier-Winkelmesser zur Ausrichtung des
Tonabnehmers über die Spindel des Plattenspielers, heben Sie den Tonarm vorsichtig an
und setzen Sie die Spitze der Tonabnehmernadel auf die mit 130 mm bzw. 250 mm
markierten Punkte. Justieren Sie die Position des Tonabnehmers auf dem
Tonabnehmerträger, bis der Tonabnehmer an beiden Punkten perfekt parallel zu den
Referenzlinien steht.
7. Ziehen Sie die Schrauben vollständig an, sobald die perfekte Ausrichtung erreicht ist.
HINWEIS: Wenn Sie mit diesem Verfahren nicht vertraut sind, empfehlen wir Ihnen, die
Installation von einem Fachmann durchführen zu lassen.
Aktuelle Anleitungen können unter
Technische Änderungen und Druckfehler vorbehalten.
Copyright by Woerlein GmbH, 90556 Cadolzburg,
Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH

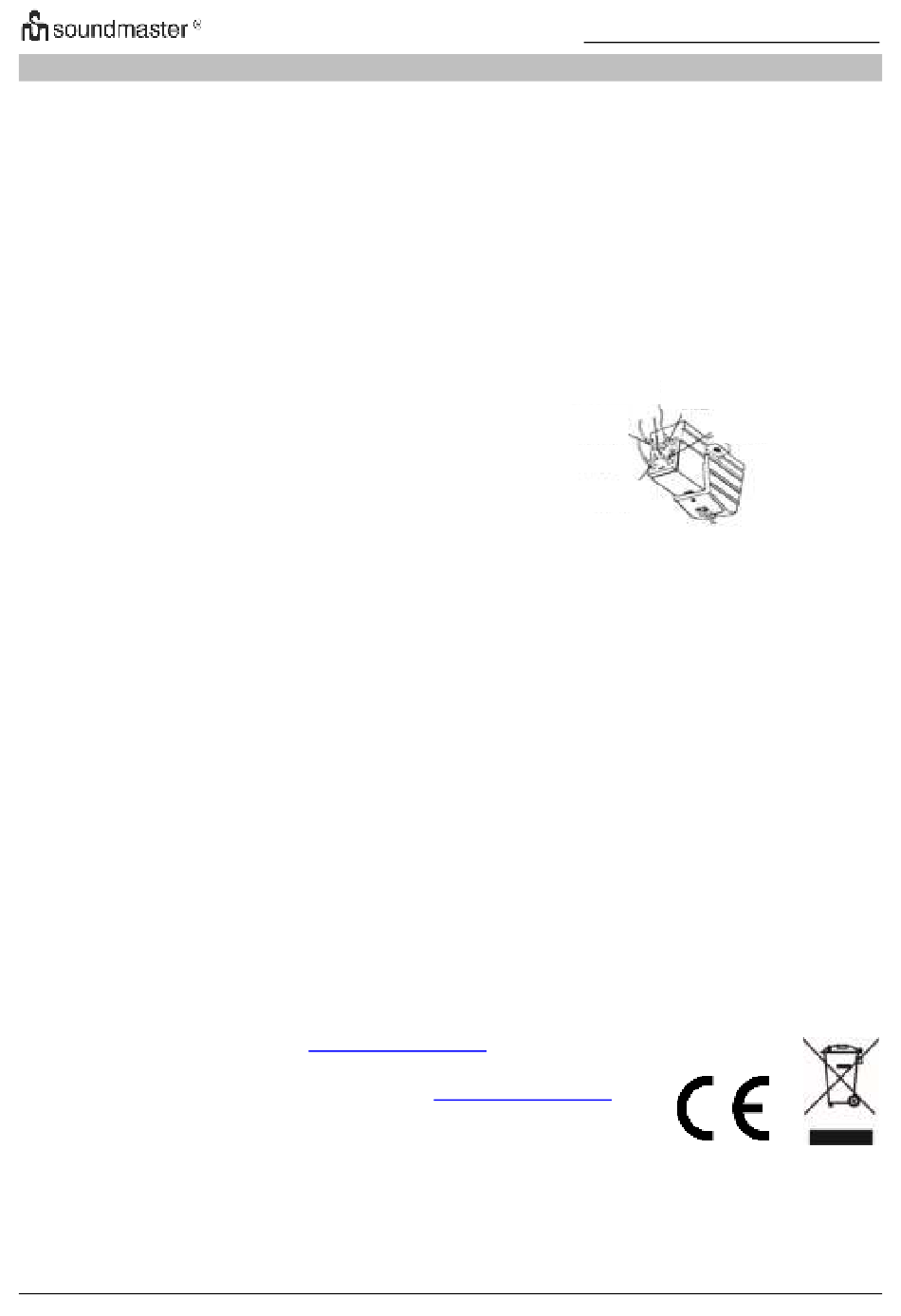

WECHSEL DES TONABNEHMERSYSTEMS
www.soundmaster.de
PL790 / Deutsche Bedienungsanleitung
Linker
Ausgang weiß
Links Masse schwarz
heruntergeladen werden.
www.soundmaster.de
5
Rechter Ausgang rot
Rechts Masse schwarz
