SOUNDMASTER Highline PL-989 Handbuch
Verwandte Anleitungen für SOUNDMASTER Highline PL-989
Inhaltszusammenfassung für SOUNDMASTER Highline PL-989

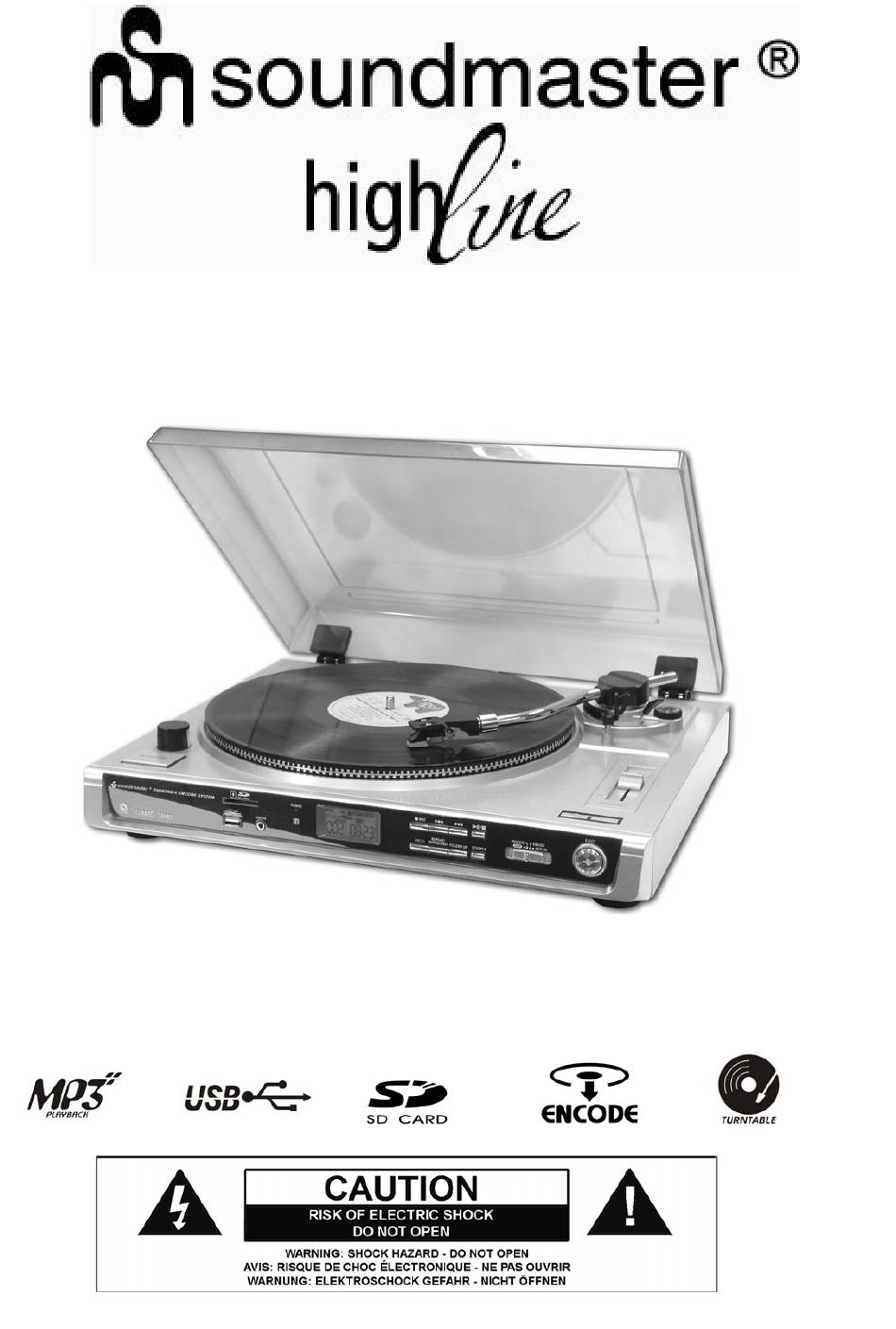

- Seite 1 Modell PL-989 Bitte vor Inbetriebnahme sorgfälltig lesen. Read instructions carefully before using the unit Avant de metre en service votre appareil, lisez attentivement ce instrcutions...
- Seite 2 Sicherheits-/Reinigungs-/Umwelthinweise • Ausnahmslos nur in trockenen Innenräumen betreiben. • Niemals mit Wasser oder Feuchtigkeit in Verbindung bringen. • Gerät niemals öffnen ! STROMSCHLAGGEFAHR !!! • Keiner Sonnenbestrahlung, anderen Hitzequellen oder Schmutz aussetzten. • Gerät sollte von Kindern nur unter Aufsicht Erwachsener bedient werden. •...
- Seite 3 Bedienelemente Staubschutzabdeckung LED Betriebsanzeige Infrarot-Sensor für Fernbedienung SD-Karteneinschub USB Anschluss 3,5mm Aux-Eingang LCD Anzeige Aufnahmetaste USB/SD |<< Titelsprung (USB/SD) rückwärts >>| Titelsprung (USB/SD) vorwärts 11) Start / Pause / Stop (USB/SD) 12) Taste für autom. Tonarm 13) Funktionsschalter 14) Auswahltaste USB / SD-Karte 15) Album + (USB/SD) 16) Taste Wiederhol-/Anspiel-/Zufallswidergabe (USB/SD) 17) Programm Taste...
- Seite 4 Montage des Gewichtes Das Gewicht (20) bis zur weissen Markierung aufschieben Gewicht drehen bis Position „0“ Gewicht entgegen dem Uhrzeigersinn auf den Tonarm drehen. Die Anspressdruck für das werkseitige montierte Abnehmersystem beträgt 4 – 6 Gramm. Plattenbetrieb Entfernen Sie den Systemschutz Schalter (7) auf Pos.
- Seite 5 ABSPIELEN MP3/WMA DATEIEN MIT USB ODER SPEICHERKARTE Anschluss System decodiert MP3/WMA Dateien, welche auf einem USB-Stick oder einer SD/MMC Karte gespeichert sind. Funktionsschalter (13) auf Pos. USB/SD stellen und dann mit Wahltaste (14) USB oder SD Modus anwählen.. USB-Stick bzw. Karte korrekte anschliessen/einschieben. Falschanschluss des USB-Stück bzw.
- Seite 6 Wiederhol- /Anspiel- /Zufallsfunktion (Nur über Fernbedienung !!) Taste REPEAT/INTRO/RANDOM der Fernbedienung vor oder während dem Abspielen drücken. Jedes Drücken wechselt das Abspielformat (wie nachfolgend dargestellt) (1) Wiederholung 1 Titel (2) Wiederholung alle Titel (3) Wiederholung ein Album (6) Aus (5) Zufallsabsp. (4) Anspielfunktion Modus Anzeige LCD-Display...
- Seite 7 B) Kopieren von MP3/WMA Dateien von USB auf SD-Karte bzw. von SD-Karte auf USB Funktionsschalter (13) auf Pos. USB/SD I) 1 Titel kopieren Taste REC (8) während des abspielens des zu kopierenden Titels drücken bis & blinkend in der Anzeige dargestellt wird. Kopiervorgang läuft und stoppt automatisch nach Beendigung des Titels. II) Alle Titel kopieren USB-Stick und Karte einlegen und warten bis alle Dateien eingelesen sind.
-
Seite 8: Location Of Controls
LOCATION OF CONTROLS 1) DUST COVER 2) POWER LED INDICATOR 3) REMOTE SENSOR 4) SD CARD SLOT 5) USB SOCKET 6) 3.5MM AUX-IN JACK 7) LCD DISPLAY 8) RECORD BUTTON 9) SKIP DOWN BUTTON 10) SKIP UP BUTTON 11) PLAY/PAUSE/STOP BUTTON 12) TONE ARM RETURN BUTTON 13) POWER OFF/FUNCTIONS SELECTOR... - Seite 9 CONNECTION CONNECT THE POWER CORD (26) TO AC OUTLET SWITCH THE FUNCTION SELECTOR (13) TO “ PHONO OR USB/SD “ FUNCTION. IF THE BACKLIGHT AT LCD DISPLAY IS LIGHT UP. IT’S MEAN THE POWER SUPPLY IS NORMAL. NOW YOUR SYSTEM IS READY TO PLAY THE MUSIC.
- Seite 10 SONG TITLE/FOLDER NAME SEARCH FUNCTION (BY REMOTE HANDSET) YOU CAN SEARCH THE TRACK BY THE TITLE/FLODER NAME IN DISC DURING STOP MODE:- PRESS THE “ FIND “ BUTTON ONCE, THEN PRESS THE “SKIP UP ” (10) (OR SKIP DOWN ) BUTTON (9), YOU CAN SEARCH THE TITLE OF EACH SONG ONE BY ONE UNDER ALPHABET ORDER ON LCD DISPLAY, THEN PRESS THE CD “...
- Seite 11 ENCODING OF CD/PHONO INTO MP3 FILE THE SYSTEM IS ABLE TO ENCODE THE PHONO TO MP3 FORMAT AND RECORDING AT MEMORY MEDIA WITH USB CONNECTING PORT OR SD/MMC CARD. A) PHONO ENCODING SET THE FUNCTION BUTTON TO “ PHONO “ MODE AND THEN PRESS THE “ “...
-
Seite 12: Line Out Connection
B) ALL FILES DELETE 1. PRESS AND HOLD THE “ INFO “ BUTTON FOR 3 SECONDS AND THE LCD DISPLAY (7) WILL SHOW (DEL ---001) 2. PRESS AND HOLD THE “ INFO “ BUTTON TO ENTER “ YES / NO “ MODE AND THEN PRESS SKIP FORWARD OR SKIP BACKWARD TO SELECT “... -
Seite 14: Position Des Commandes
POSITION DES COMMANDES 1) COUVERCLE ANTI POUSSIERE 2) INDICATEUR LUMINEUX DE MARCHE 3) CAPTEUR TELECOMMANDE 4) PORT CARTE SD 5) PORT USB 6) PRISE JACK 3.5MM ENTREE-AUX 7) ECRAN LCD 8) TOUCHE ENREGISTREMENT 9) TOUCHE SAUT ARRIERE 10) TOUCHE SAUT AVANT 11) TOUCHE LECTURE/PAUSE/ARRET 12) TOUCHE DE RETOUR DU BRAS DE LECTURE 13) SELECTEUR MARCHE ARRET/FONCTIONS... - Seite 15 CONNEXION BRANCHEZ LE CORDON D’ALIMENTATION (26) SUR LA PRISE CA. PERMUTEZ LE SELECTEUR DE FONCTION (13) SUR LA FONCTION “DISQUE OU USB/SD. SI LE RETROECLAIRAGE DE L’ECRAN LCD S’ALLUME, CELA SIGNIFIE QUE L’ALIMENTATION EST CORRECTE. VOTRE SYSTEME EST MAINTENANT PRET A LIRE DE LA MUSIQUE. LECTURE DE MORCEAUX MP3/WMA PAR SUPPORT DE STOCKAGE USB OU CARTE MEMOIRE CONNEXION...
- Seite 16 FONCTION DE RECHERCHE DE TITRE DE CHANSON/NOM DE REPERTOIRE (PAR LA TELECOMMANDE) VOUS POUVEZ RECHERCHER LA PISTE PAR LE TITRE / NOM DU REPERTOIRE DANS LE DISQUE EN MODE D’ARRET : APPUYEZ UNE FOIS SUR LA TOUCHE “ TROUVER “, PUIS APPUYEZ SUR “SAUT AVANT ”...
- Seite 17 ENCODAGE DE CD/DISQUES EN FICHIERS MP3 L’APPAREIL EST CAPABLE D’ENCODER DES DISQUE AU FORMAT MP3 ET DE LES ENREGISTRER SUR UN MEDIA CONNECTE PAR LE PORT USB OU CELUI DE LA CARTE SD/MMC. A) ENCODAGE DE DISQUES REGLEZ LA TOUCHE DE FONCTION SUR LE MODE « DISQUE » PUIS APPUYEZ DIRECTEMENT SUR LA TOUCHE «...
- Seite 18 A) EFFACER UN SEUL FICHIER 1． MAINTENEZ ENFONCEE LA TOUCHE “ INFO “ DURANT 3 SECONDES ET L’ECRAN LCD (7) VA AFFICHER (DEL ---001) 2． APPUYEZ SUR SAUT EN AVANT OU SAUT EN ARRIERE POUR SELECTIONNER LE FICHIER À EFFACER. 3．...
