1. Przed wymianą załóż osłonę rysika z powrotem na rysik, aby zapobiec uszkodzeniu rysika
podczas procesu wymiany.
2. Ostrożnie wyjmij przewody z oryginalnego wkładu.
3. Poluzuj dwie na główce, które mocują wkład, a następnie wyjmij oryginalną wkładkę.
4. Zamontuj nową wkładkę do główki i lekko ją dokręć. W tym momencie nie dokręcaj
całkowicie.

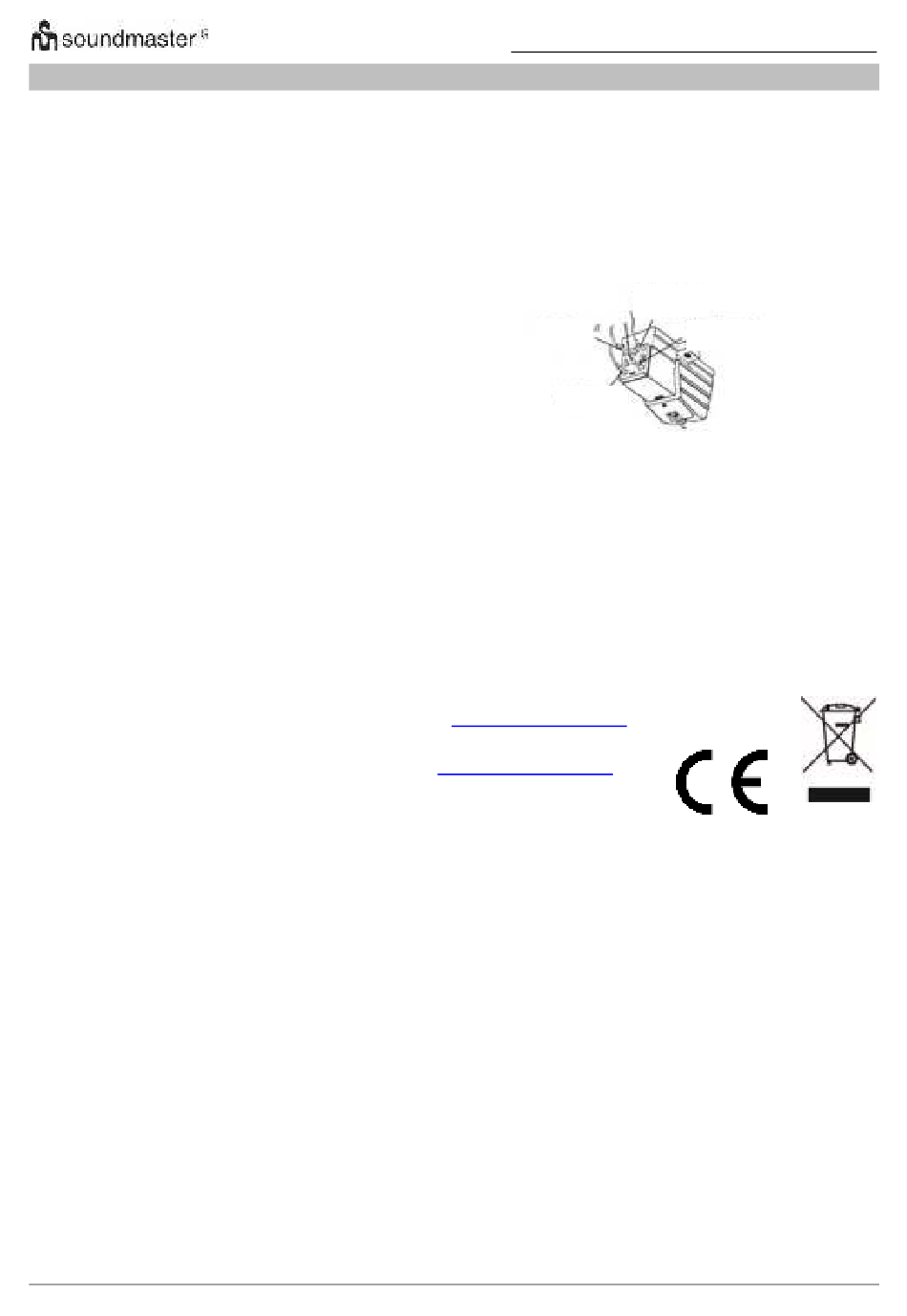

5. Podłącz przewody do zacisków nowego wkładu. Kody kolorów przewodów są następujące:
Biały lewy kanał dodatni (L+)
Lewy kanał ujemny (L-)
Czerwony prawy kanał dodatni (R+)
prawy kanał ujemny (R-)
6. Dostosuj pozycję wkładki, aby upewnić się, że jest ona precyzyjnie wyrównana na główce,
tak aby igła idealnie podążała za rowkami równolegle.
Aby to osiągnąć, umieść dołączony kątomierz do wyrównywania wkładu papierowego na
wrzecionie gramofonu, ostrożnie podnieś ramię gramofonu i umieść końcówkę igły w
punktach oznaczonych odpowiednio 130 mm i 250 mm. Dostosuj położenie wkładki na
główce, aż wkładka będzie idealnie równoległa do linii odniesienia w obu punktach.
7. Całkowicie dokręć po osiągnięciu idealnego wyrównania.
UWAGA: Jeśli nie jesteś zaznajomiony lub nie czujesz się komfortowo z wykonaniem tej
procedury, zalecamy skonsultowanie się z profesjonalistą w celu wykonania instalacji.
Aktualną instrukcję obsługi można pobrać ze strony
Zastrzegamy sobie prawo do zmian technicznych i błędów drukarskich.
Copyright by Woerlein GmbH, 90556 Cadolzburg,
Powielanie tylko za zgodą Woerlein GmbH
Zobacz materiał PL790 / Polska instrukcja obsługi
WYMIANA WKŁADU
www.soundmaster.de
www.soundmaster.de
5
R+
L+
R-
L-
