Montage- und Betriebsanleitung
Kommunikationsmodul WCM-COM 1.0 expert
6 Verbindungsmöglichkeiten
6.3 Mobilfunk – GPRS
Zur weiteren Kommunikation verfügt das WCM-COM über ein GSM- / GPRS- Modem.
Auch hierüber kann auf den internen Webserver und somit die komplette Bedienung
zugegriffen werden.
Zur Verbindung mit dem GSM- / GPRS- Netz ist eine ausreichende Empfangsqualität
Voraussetzung. Neben einer erforderlichen Antenne (Magnetfuß- oder Außen-) ist, zur
besseren Platzierung dieser, noch der Einsatz einer Verlängerung möglich (s. Kap. 3.6).
Zum stabileren Betrieb in Verbindung mit dem Mobilfunkmodem wird die Verbindung
einmal täglich (mit Uhrzeitmaster im System: 1.00 Uhr, ansonsten zyklisch nach 24
Stunden) unterbrochen und neu aufgebaut.

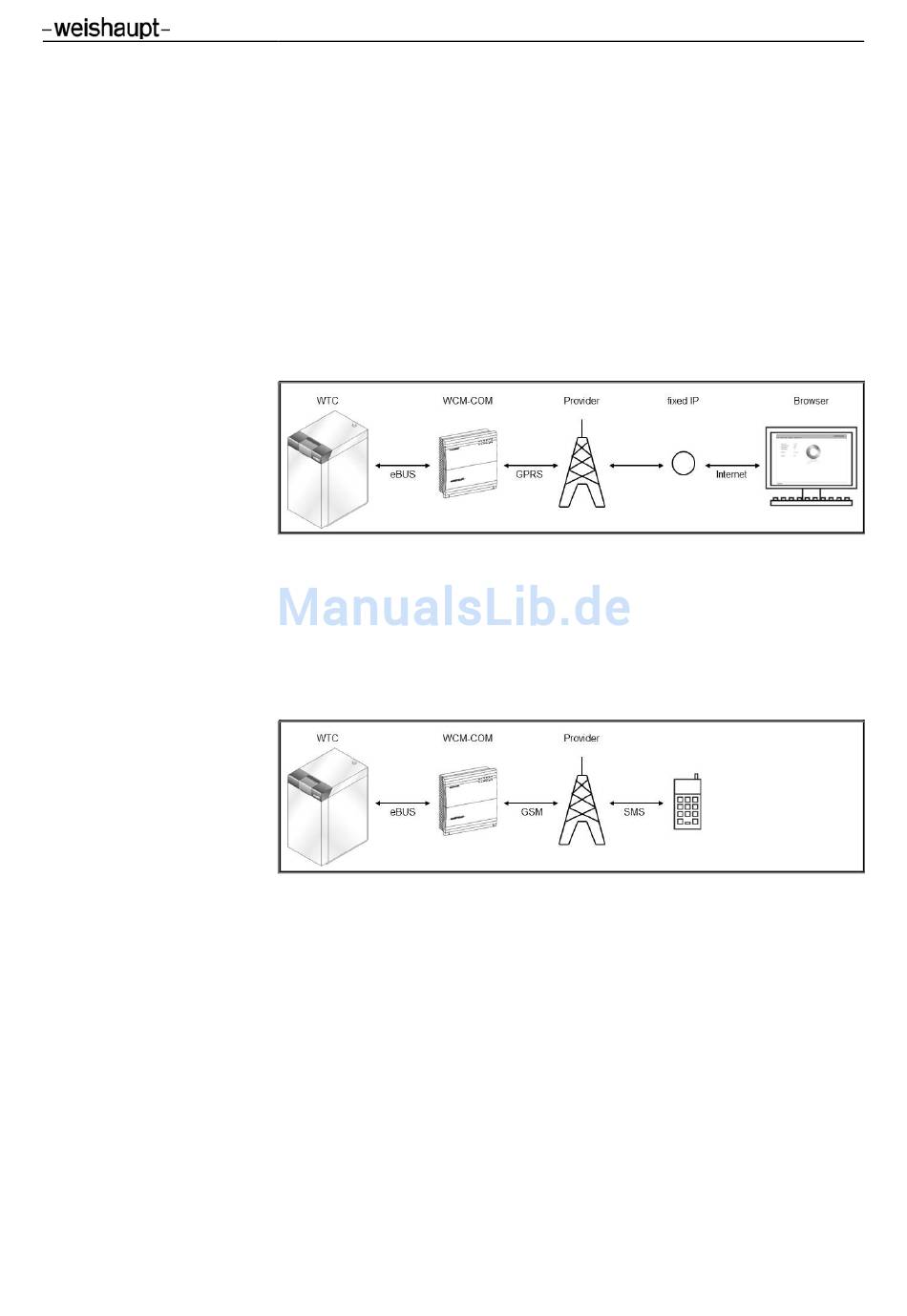

IP- Zugriff
Diese Methode ist von jedem internetfähigen PC aus anwendbar, gleichgültig welche
Verbindungsvariante (DSL, Kabel, UMTS, ...) dieser nutzt. Um diesen Weg zu beschrei-
ten ist allerdings ein spezieller Mobilfunkvertrag für das WCM-COM nötig.
▶ Feste IP- Adresse bzw. definierte Zugriffsmöglichkeit über ein Portal.
▶ Allgemeine Mobilfunk- Aktivierung und weitere Einstellungen erfolgen im Untermenü
„GSM – Konfiguration" (s. Kap. 7.5.1).
SMS- Steuerung und Meldung
Das WCM-COM kann ereignisgesteuert oder im Fehlerfall SMS an wählbare Empfänger
(s. Kap. 7.5.3) absetzen.
▶ Hierfür wird eine handelsübliche (Vertrags- oder Prepaid-) SIM- Karte benötigt.
▶ Diese Variante ist mit den zuvor beschriebenen (Netzwerk-, Internet-, Direktverbin-
dung – s. Kap 6.1 und 6.2) kombinierbar.
▶ Allgemeine Mobilfunk- Aktivierung und Einstellung erfolgt im Untermenü „GSM – Kon-
figuration" (s. Kap. 7.5.1).
✓ Das WCM-COM kann einfache Steuerbefehle empfangen (s. Kap. 6.4).
✓ Verbrauchsdaten, Fehler- SMS, Signale an Eingängen oder Grenzwertüberschreitun-
gen werden weitergemeldet.
Beim Einsatz einer SIM- Karte sind einige Punkte zu beachten:
▶ Aktuelle SIM- Karte eines Netzbetreibers
▶ Vollständig aktivierte und beim Netzbetreiber registrierte SIM- Karte
▶ Teilweise erforderlich, dass zunächst ein Anruf und / oder eine SMS mit einem Handy
abgesetzt werden muss.
▶ Je nach Anbieter sind Mindestanforderungen (z. B.: 1 SMS in 3 Monaten) gestellt,
ansonsten wird die SIM- Karte gesperrt
▶ Generell gilt es die AGBs des Anbieters hierzu zu beachten.
