Inhaltszusammenfassung für Weishaupt WCM-COM 1.0 expert

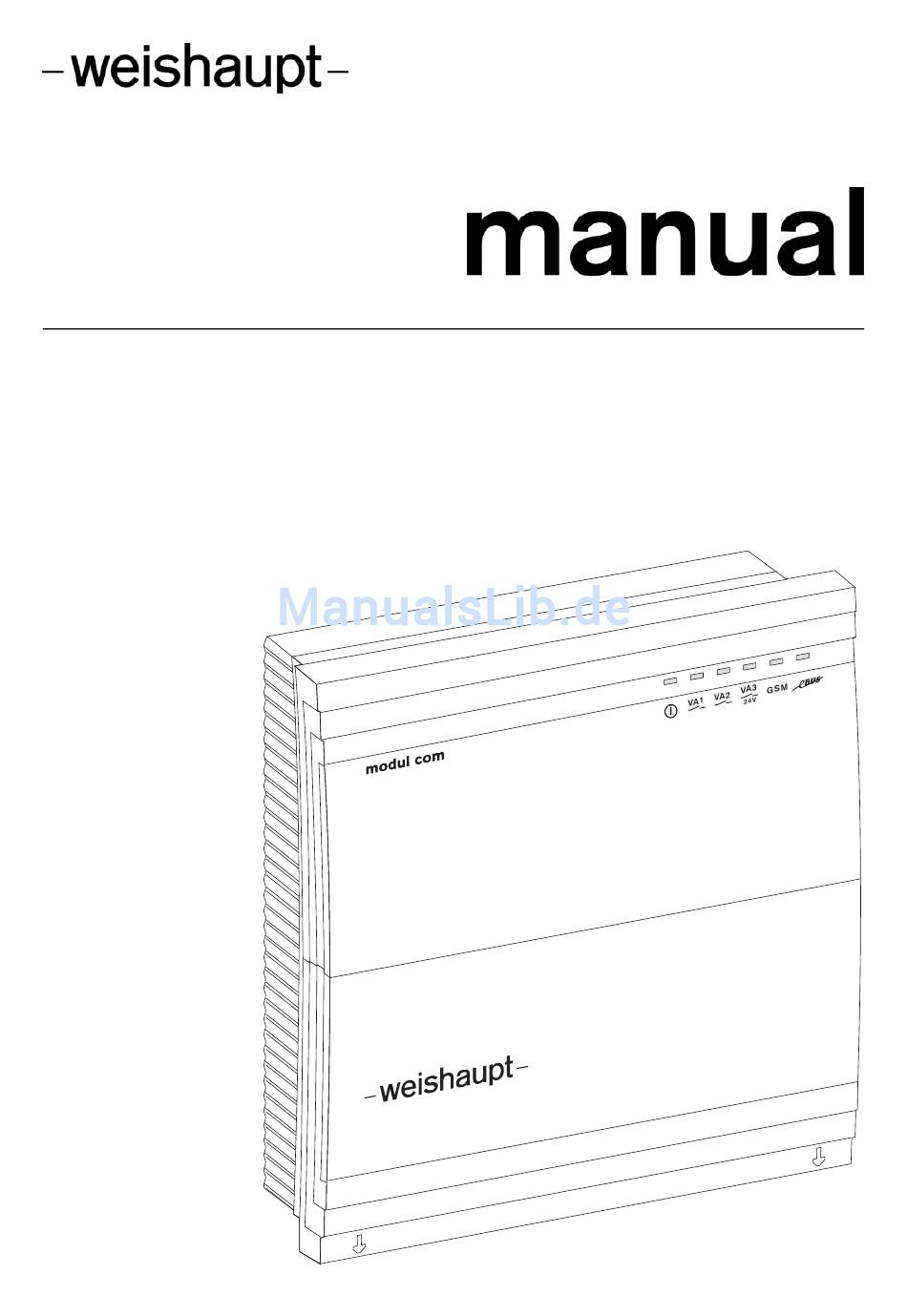

- Seite 1 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 83270001 ▪ 1/2013-12...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert Benutzerhinweise ....................5 Benutzerführung ...................5 1.1.1 Symbole......................5 1.1.2 Zielgruppe.....................5 Gewährleistung und Haftung ................5 Sicherheit ......................6 Bestimmungsgemäßer Gebrauch ..............6 Sicherheitsmaßnahmen ................6 Elektrischer Anschluss..................6 Entsorgung ....................6 Produktbeschreibung...................7 Typenschlüssel .....................7 Technische Daten ..................7 3.2.1 Zulassungsdaten ..................7 3.2.2 Elektrische Daten..................7... - Seite 4 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 5.11.2 Kleinspannungsbereich................15 5.11.3 Steckbereich für Karten (rechts im Anschlussbereich)........16 5.11.4 Spezieller Anschlussbereich (rechte Gehäuseseite)........16 Verbindungsmöglichkeiten ................. 17 Netzwerk – Ethernet ...................17 USB ......................19 Mobilfunk – GPRS ..................20 SMS- Steuerung ..................21 Bedienung ......................22 Betriebsanzeigen WCM-COM..............22...
-
Seite 5: Benutzerhinweise
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 1 Benutzerhinweise Benutzerhinweise Diese Montage- und Betriebsanleitung ist Bestandteil des Geräts und muss ständig am Originalbetriebsanleitung Einsatzort aufbewahrt werden. 1.1 Benutzerführung 1.1.1 Symbole Unmittelbare Gefahr mit hohem Risiko. Nichtbeachten führt zu schwerer Körperverletzung oder Tod. -
Seite 6: Sicherheit
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 2 Sicherheit Sicherheit 2.1 Bestimmungsgemäßer Gebrauch Das Kommunikationsmodul WCM-COM ist geeignet für die Überwachung, Fernbedie- nung, Fehlerweitermeldung und Verbrauchsdatenerfassung einer Heizungsanlage. 2.2 Sicherheitsmaßnahmen Sicherheitsrelevante Mängel müssen umgehend beseitigt werden. 2.3 Elektrischer Anschluss Bei allen Arbeiten an spannungsführenden Teilen: ▪... -
Seite 7: Produktbeschreibung
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 3 Produktbeschreibung Produktbeschreibung 3.1 Typenschlüssel WCM-COM 1.0 expert WCM- Weishaupt Condens Manager -COM Kommunikationsmodul Konstruktionsstand expert Ausführung mit vollständigem Funktionsumfang: ▪ Netzwerk- und USB- Schnittstelle ▪ GSM- Modul für Mobilfunk ▪ M-Bus zur Erfassung von Zählerständen ▪... -
Seite 8: Spezifikation Der Datenverbindungen
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 3 Produktbeschreibung 3.3 Spezifikation der Datenverbindungen 3.3.1 eBUS Beschreibung Klemme 2-polig, eBUS+ und eBUS- Adresse Automatisch 3.3.2 M-Bus Beschreibung Klemme 2-polig M-Bus+ und M-Bus- Busspeisung 15 mA, Master für bis zu 10 Slaves... -
Seite 9: Einsatzmöglichkeiten
▪ WCM-KA 2.0 ▪ WCM-SOL 1.0 home (WCM-COM ab Firmware Version 343 11 A) 3.5 Lieferumfang Folgende Artikel sind Bestandteile des Lieferumfangs: ▪ Kommunikationsmodul WCM-COM 1.0 expert ▪ SD- Karte, fertig eingesteckt und vorkonfiguriert ▪ Netzwerkleitung RJ45 ▪ Befestigungsmaterial ▪ Montage- und Betriebsanleitung 3.6 Zubehör... -
Seite 10: Montage
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 4 Montage Montage Bei Mobilfunkanwendung: Im Vorfeld der Montage des WCM-COM, das Umfeld auf ausreichende Empfangsqualität überprüfen. Eventuell ein Mobiltelefon mit SIM- Karte des später eingesetzten Providers heranziehen. Im Bedarfsfall maximal eine Antennen- verlängerung von 5,0 m einsetzen. -
Seite 11: Elektroinstallation
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 5 Elektroinstallation Elektroinstallation 5.1 Gehäusedeckel öffnen ▶ Lasche leicht eindrücken und Schraubendreher im Uhrzeigersinn drehen. ▶ Gehäusedeckel abnehmen. 5.2 WCM-COM anschließen 11-44 83270001 ▪ 1/2013-12▪ Mot... - Seite 12 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 5 Elektroinstallation Abgeschirmte Leitungen Die Leitungen für eBUS und M-Bus sollten über das Schirmblech angeschlossen wer- den. Leitungstyp: LIYCY 2x0,75 12-44 83270001 ▪ 1/2013-12▪ Mot...
-
Seite 13: Wcm-Com Am Brennwertgerät Anschließen
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 5 Elektroinstallation 5.3 WCM-COM am Brennwertgerät anschließen Es dürfen maximal 2 Module (WCM-EM oder WCM-COM) an Klemme 2 des Brennwert- gerätes angeschlossen werden. Mehrere Zusatzmodule Werden mehr als 2 Module benötigt: ▶ Brennwertgerät und Erweiterungs- bzw. Kommunikationsmodule über externen Hauptschalter anschließen. -
Seite 14: Konfiguration M-Bus
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 5 Elektroinstallation 5.5 Konfiguration M-Bus Das WCM-COM wird als M-Bus Master betrieben und kann bis zu 10 M-Bus Zähler (Slaves) verschiedenster Hersteller verwalten. ▶ Vorkonfiguration des M-Bus- Netzwerks mit den Primäradressen 1 bis 10. Dies muss manuell konfiguriert werden und kann erst anschließend mit dem WCM-COM betrie-... -
Seite 15: Anschlussplan Wcm-Com
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 5 Elektroinstallation 5.11 Anschlussplan WCM-COM 5.11.1 Netzspannungsbereich Klemme Anschluss Erläuterung 230 V Versorgungsspannung 230 V / 50 Hz PE- Klemme Schutzleiter Relaisausgänge Netzspannung DC 30 V, 0,2A AC 250 V, 1A Signaleingänge H 230 V –... -
Seite 16: Steckbereich Für Karten (Rechts Im Anschlussbereich)
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 5 Elektroinstallation 5.11.3 Steckbereich für Karten (rechts im Anschlussbereich) Klemme Anschluss Erläuterung microSD Karte bereits enthalten und fertig Ohne SD- Karte nur bedingt Links vorkonfiguriert. betriebsfähig. SIM- Karte Handelsübliche Vertrags- oder Für den Betrieb im Mobilfunknetz Rechts Prepaid- SIM- Karte. -
Seite 17: Verbindungsmöglichkeiten
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 6 Verbindungsmöglichkeiten Verbindungsmöglichkeiten Das WCM-COM bietet die Möglichkeit auf drei verschiedenen Kommunikationswegen verbunden zu werden. Im Folgenden werden diese drei genauer beschrieben. ▶ Zur Erstinbetriebnahme ist eine Direktverbindung per Netzwerk- bzw. USB- Leitung zu wählen. - Seite 18 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 6 Verbindungsmöglichkeiten Maßnahmen bei fehlender Verbindung Wird beim Anschluss des WCM-COM am Laptop keine automatische Netzwerkverbin- dung aufgebaut, ist folgende Vorgehensweise zu durchlaufen: ▶ Kontrolle der LEDs an den Netzwerkbuchsen von WCM-COM und PC.
-
Seite 19: Usb
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 6 Verbindungsmöglichkeiten Fernzugriff aus dem Internet Zu dieser Konfiguration gegebenenfalls einen Netzwerkadministrator oder IT- Fachmann zu Rate ziehen. Fehlkonfigurationen des Routers können dazu führen, dass das kom- plette (Heim-) Netzwerk im Internet präsent und frei zugänglich wird. -
Seite 20: Mobilfunk - Gprs
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 6 Verbindungsmöglichkeiten 6.3 Mobilfunk – GPRS Zur weiteren Kommunikation verfügt das WCM-COM über ein GSM- / GPRS- Modem. Auch hierüber kann auf den internen Webserver und somit die komplette Bedienung zugegriffen werden. Zur Verbindung mit dem GSM- / GPRS- Netz ist eine ausreichende Empfangsqualität Voraussetzung. -
Seite 21: Sms- Steuerung
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 6 Verbindungsmöglichkeiten 6.4 SMS- Steuerung Einfache Steuerbefehle werden vom WCM-COM auch per SMS entgegengenommen und ausgewertet. Hierfür sind fest zugeordnete Texte per „Short Message Service“ an das WCM-COM zu übermitteln. Der Befehlsaufbau als Textnachricht sieht folgendermaßen aus: <Nutzer>:<Passwort>... -
Seite 22: Bedienung
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung Bedienung 7.1 Betriebsanzeigen WCM-COM Anzeige WCM-COM Anzeigestatus Bedeutung Netz- LED EIN Netzspannung liegt an Netz- LED AUS Netzspannung liegt nicht an Netz- LED blinkt 8- mal Reset auf Auslieferungszustand 50 % EIN, 50 % AUS... -
Seite 23: Aufteilung Und Mechanismen Der Bedienung
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.2.2 Aufteilung und Mechanismen der Bedienung Die Bedienung erfolgt ausschließlich durch einen Webbrowser und den damit verbunde- nen Bedienmechanismen. Die Temperaturen, Prozesswerte oder einstellbaren Parame- ter sind grundsätzlich folgendermaßen aufgeteilt: ▪ Prozesswerte: nicht editierbare Temperaturen oder Zustände ▪... -
Seite 24: Kennwortabfrage
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.3 Kennwortabfrage Dem Zugriff auf das WCM-COM wird die Eingabe einer Nutzerkennung und dem ent- sprechenden Kennwort vorangestellt. Somit ist ein Schutz vor unerlaubtem Fremdzugriff gewährleistet. Um den Zugriff nur autorisierten Personen zu gewähren, müssen diese Auslieferungs- einstellungen individuell angepasst werden. -
Seite 25: Solarregler Wcm-Sol
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.4.2 Solarregler WCM-SOL Im Untermenü „Prozesswerte“ sind aktuelle Temperaturen, Status- oder Prozessvariab- len dargestellt. Mit den entsprechenden Checkboxen in jeder Zeile wird der Prozesswert in den Daten Logger (DataLog) bzw. zur Überwachung (Ueberw) hinzugefügt. Dies ist nur möglich, wenn die jeweilige Funktion –... -
Seite 26: Einstellungen Wcm-Com
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5 Einstellungen WCM-COM Die spezifischen Einstellungen für Kommunikation und Anwendungsmöglichkeiten wer- den im Hauptmenüpunkt „WCM-COM“ konfiguriert bzw. dargestellt. 7.5.1 Status Im Status der GSM- Verbindung wird der eingesetzte Provider, die Verbindungsart sowie die Signalstärke der aktiven Verbindung angezeigt. -
Seite 27: Netzwerkeinstellungen
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.2 Netzwerkeinstellungen Je nach bereits vorliegendem Netzwerk oder Verbindungsvorhaben müssen diverse Einstellungen bezüglich des Netzwerks vorgenommen werden. ▶ Als IP- Mode ist die Einstellung Automatisch (Standard) oder Manuell zu wählen. ✓ Automatisch: Das WCM-COM bezieht eine freie IP- Adresse passend dem ange- schlossenen Netzwerk, das diese Funktion (DHCP) ebenfalls unterstützt. -
Seite 28: Email- Server
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.4 Email- Server In dieser Rubrik werden die Zugangsdaten zum Email- Postfach eingetragen. Diese Angaben benötigt das WCM-COM um Emails zu Senden. Über die SMTP- (und POP3-) Serveradresse informiert der Email- Provider auf seiner Webseite. - Seite 29 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung Eingänge 1-3 (INPUT) als Zähler Wird ein impulsfähiger (Strom-, Gas-, Wasser-, etc.) Zähler am WCM-COM betrieben, muss dies konfiguriert werden. ▶ Um einen möglichen Offset des Zählers zu berücksichtigen besteht die Möglichkeit eine Vorbelegung zu wählen.
-
Seite 30: Fehlerhistorie
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.6 Fehlerhistorie Das WCM-COM dokumentiert alle aufgetretenen Fehler des Heizsystems. Die Fehlerhis- torie zeigt Informationen über verursachendes Gerät und Fehlercode an. Zusätzlich werden auch Ereignisse, die das WCM-COM erfasst, aufgelistet. Die Uhrzeit entspricht der Systemzeit des jeweiligen Uhrzeitmasters (WCM-FS oder WCM-KA). -
Seite 31: Überwachung
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.8 Überwachung Bis zu 8 Prozesswerte des Heizsystems werden auf Grenzüberschreitungen überwacht und gegebenenfalls weitergemeldet. ✓ Der Status (gelb = aktiv/ grau = inaktiv) wird dargestellt. ▶ Start / Stop der Überwachung durch Betätigung des Buttons. -
Seite 32: Grafik
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.10 Grafik Unter diesem Punkt wird die Aufzeichnung des Daten Loggers grafisch dargestellt. Es erscheinen die letzten 300 Aufzeichnungswerte, was auch die maximale Anzahl gleich- zeitig darstellbarer Werte bedeutet. Dies ist bei der Auswahl des Aufzeichnungszyklus zu beachten (siehe nachfolgende Tabelle). -
Seite 33: M-Bus
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.11 M-Bus Unter diesem Menüpunkt werden alle angeschlossenen M-Bus Zähler (bis zu 10) ihren Adressen nach aufgelistet. Durch Anwahl des gewünschten Teilnehmers werden folgen- de Standardwerte des M-Bus Telegramms zur Anzeige gebracht: Wird ein M-Bus Zähler angeschlossen ist ein anschließender Neustart des... -
Seite 34: Nutzerverwaltung
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.12 Nutzerverwaltung Im WCM-COM werden Nutzer mit 3 unterschiedlichen Berechtigungsstufen angelegt. Jeweils eine gültige Kombination aus Nutzerkennung und Passwort ist zum Login nötig. Benutzergruppen Bis zu 5 unterschiedliche Nutzer werden in diesem Menüpunkt verwaltet. Eine Übersicht aller Webseiten, mit den jeweiligen Berechtigungen, ist in Kapitel 8 dargestellt. -
Seite 35: Reset
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.13 Reset Im Untermenü Reset gibt es folgende Möglichkeiten zur Auswahl: Speichern von WCM-COM Einstellungen Durch Anwahl werden die Einstellungen des WCM-COM in einer zu wählenden Ziel-Datei gespeichert. Speicherort für diese Datei wählen (Festplatte, Wechseldatenträger, …). -
Seite 36: Firmware Update
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 7 Bedienung 7.5.14 Firmware Update In der Rubrik Info – Versionsübersicht kann die aktuelle Version der Firmware und der Webseiten abgelesen werden. Sollte ein Update erforderlich sein, wird dies ebenfalls über diese Webseite ausgeführt. -
Seite 37: Berechtigungsstufen Der Webseiten
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 9 Zusatzdienstleistung Fa. mdex bei GPRS Verbindung Berechtigungsstufen der Webseiten Hauptmenü Webseite Berechtigung Home User Wärmeerzeuger WTC Prozesswerte User WTC Fachmann Fachmann WCM-KA Prozesswerte User WCM-KA Fachmann Fachmann Heizkreise Prozesswerte User Benutzer User Datum –... -
Seite 38: Zusatzdienstleistung Fa. Mdex Bei Gprs- Verbindung
Mobilfunkvertrag mit einem Zusatzdienst der Fa. mdex vorgesehen. 9.1 Zubehör von -weishaupt- Für diese Zugriffsvariante auf das WCM-COM sind folgende Zubehörartikel aus dem -weishaupt- Sortiment zu beziehen (siehe Kap. 3.6): ▪ GSM- Antenne, Magnetfuß- oder Außenantenne Optional, zur besseren Platzierung der Antenne (Steigerung der Empfangsqualität): ▪... -
Seite 39: Datenvolumen
Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 9 Zusatzdienstleistung Fa. mdex bei GPRS Verbindung 9.4 Datenvolumen Bei jedem Zugriff auf das WCM-COM wird das monatliche Inklusiv Volumen (120 MB oder 150 MB) belastet. Bei Überschreiten dieser Grenzen entstehen zusätzliche Kosten, die sich durch eine bewusste Anwendung der technischen Möglichkeiten vermeiden,... - Seite 40 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 40-44 83270001 ▪ 1/2013-12▪ Mot...
- Seite 41 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert 41-44 83270001 ▪ 1/2013-12▪ Mot...
- Seite 42 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert Stichwortverzeichnis Admin................. 24, 34 Java- Plugin ..............32 Adressbuch ..............27 Adressen................27 Anlagentext ..............27 Kennwort................24 Anschlussplan..............15 Kleinspannung ..............15 Antenne.............. 8, 9, 10, 16 Konnektivität ..............17 APN ................. 26 Ausgang................
- Seite 43 Montage- und Betriebsanleitung Kommunikationsmodul WCM-COM 1.0 expert Stichwortverzeichnis Treiber................8, 19 Typenschlüssel ..............7 Überwachung..............31 Ueberw............... 25, 31 Update ................36 URL.................. 19 USB ..............8, 9, 16, 19 USB- Buchse ..............14 USB- Treiber ..............19 User ................. 34 VA (Variable Ausgänge)........
- Seite 44 Max Weishaupt GmbH ▪·88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Öl und Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
