5 Elektroinstallation
5.3 WCM-COM am Brennwertgerät anschließen

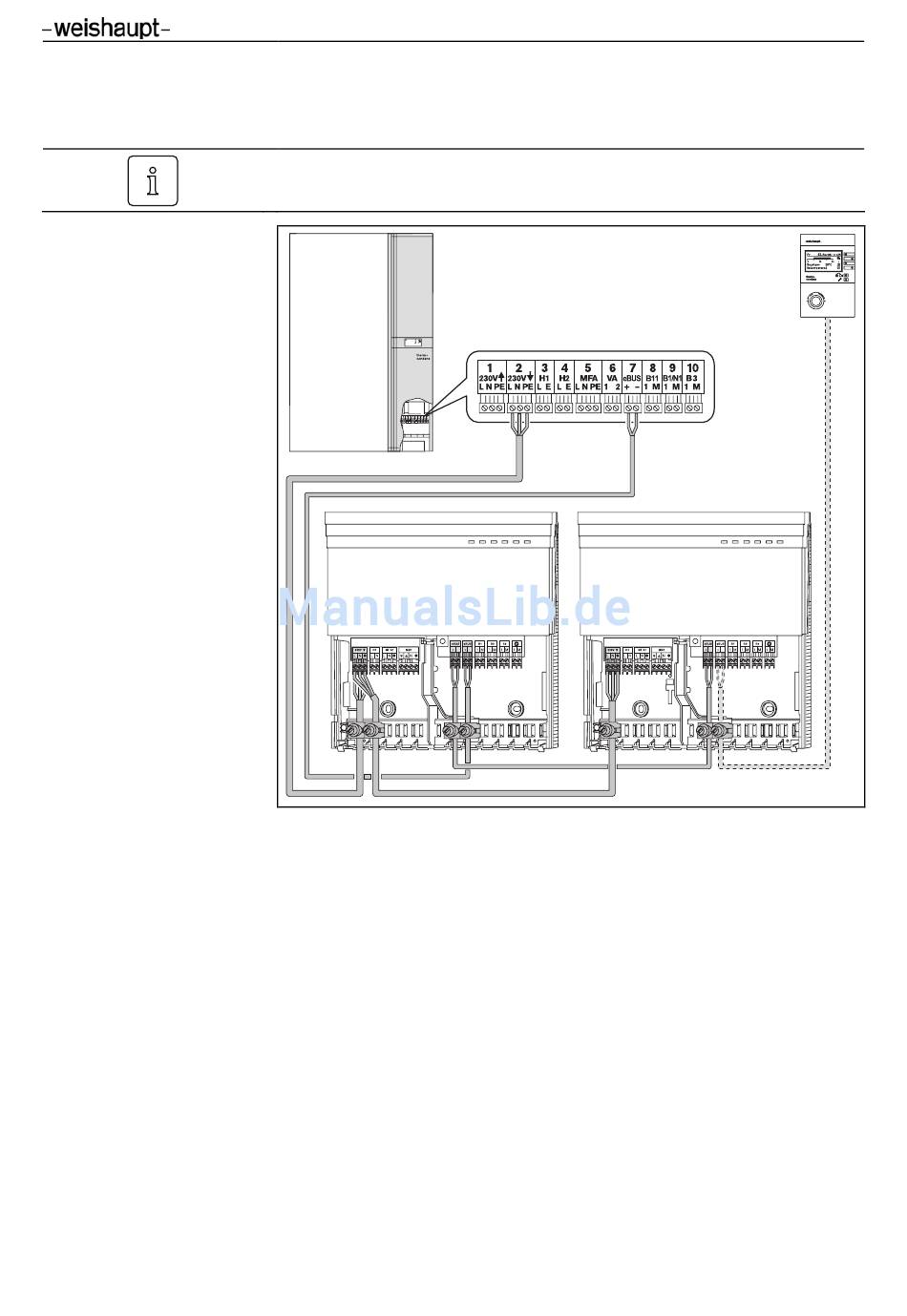

Es dürfen maximal 2 Module (WCM-EM oder WCM-COM) an Klemme 2 des Brennwert-
gerätes angeschlossen werden.
Mehrere Zusatzmodule
Werden mehr als 2 Module benötigt:
▶ Brennwertgerät und Erweiterungs- bzw. Kommunikationsmodule über externen
Hauptschalter anschließen.
5.4 Impulszähler anschließen
Die drei digitalen Eingänge des WCM-COM sind kompatibel zu Gas-, Öl-, Wasser-,
Stromzählern, etc. mit einer Impulszählerfunktion.
▶ An die Impulsausgangsklemme des Zählers wird der jeweilige Eingang
(INPUT 1-3) des WCM-COM angeschlossen. Des Weiteren wird die Masse des
WCM-COM (Klemme ‚–', GND) am Zähler auf geklemmt.
▶ Die Konfiguration wird im Untermenü „Eingänge / Ausgänge"
(s. Kap. 7.5.5) vorgenommen.
✓ Dem eingestellten Zählverhältnis entsprechende Energieverbrauche, Volumen, etc.
werden aufsummiert und gegebenenfalls als SMS
und / oder Email versandt.
