Montage- und Betriebsanleitung
Kommunikationsmodul WCM-COM 1.0 expert

4 Montage

4 Montage
Bei Mobilfunkanwendung: Im Vorfeld der Montage des WCM-COM, das Umfeld auf
ausreichende Empfangsqualität überprüfen. Eventuell ein Mobiltelefon mit SIM- Karte
des später eingesetzten Providers heranziehen. Im Bedarfsfall maximal eine Antennen-
verlängerung von 5,0 m einsetzen. Jede weitere Verlängerung steigert den Leitungsver-
lust und führt zu keiner Verbesserung der Empfangsqualität.

4.1 Optional: externe Mobilfunk- Antenne

Um einen optimalen Verbindungsaufbau zum GSM- Netz zu gewährleisten, wird eine
Antenne aus dem Zubehör (s. Kap. 3.6) benötigt.
▪ Die Antenne für den Innenbereich verfügt über einen Magnetfuß.
▪ Variable Platzierung wird durch zusätzliche Verlängerung (5m) erreicht.
▪ Für eine Platzierung im Freien ist eine Außenantenne erhältlich.
▶ Zur Suche des optimalen Ortes für die Platzierung der Antenne, sollte die Signalquali-
tät überprüft werden.
✓ Diese wird im Menü GSM – Status (s. Kap.
▶ Restliche Kabellängen nicht zu einer Schleife aufwickeln, sondern möglichst schlei-
fenfrei und fern von metallischen Flächen verlegen.

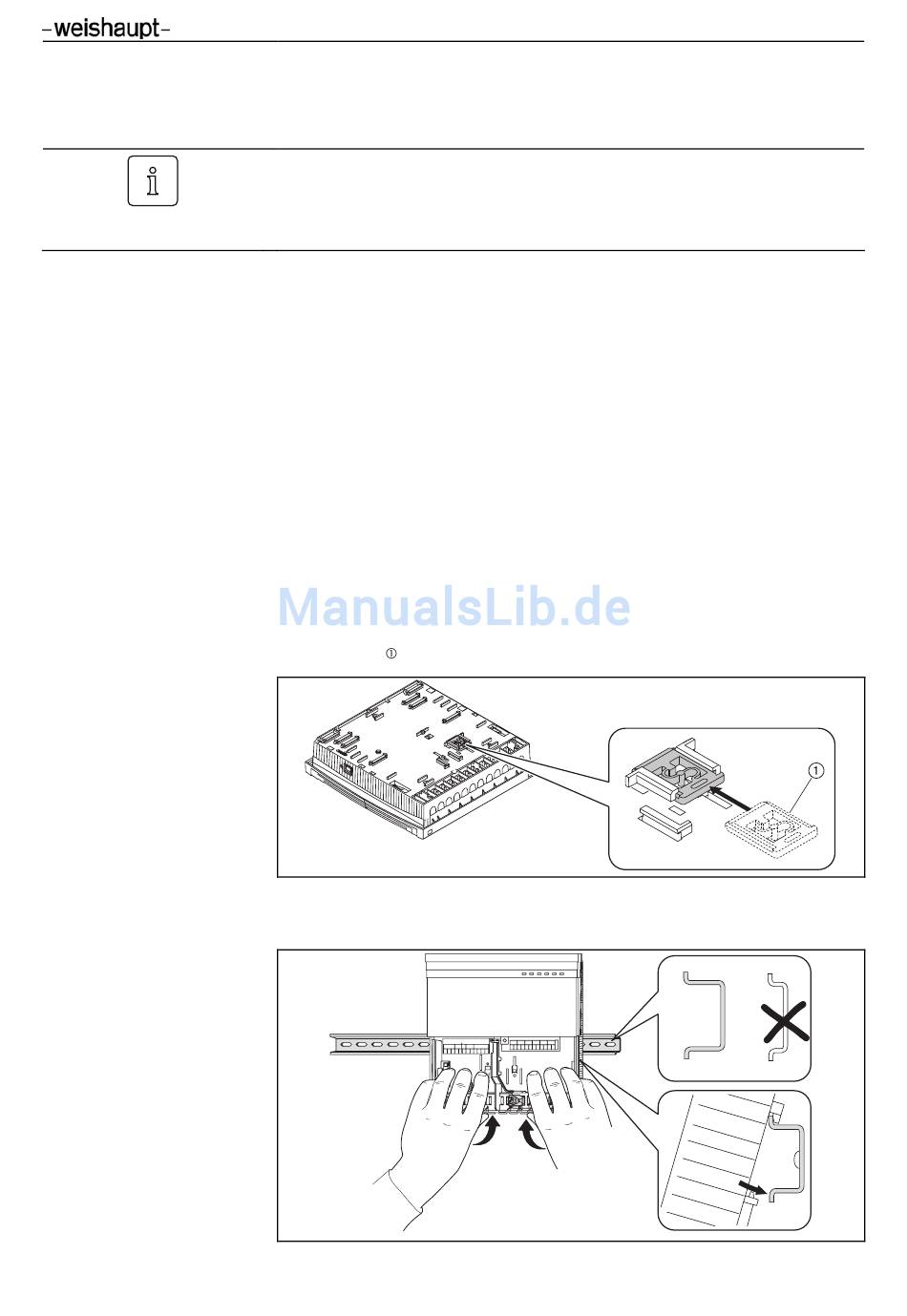

4.2 Wandmontage WCM-COM

▶ Hutschiene (35 mm) mit Befestigungsmaterial an der Wand montieren.
▶ Rechte Gehäuse- Seite zugänglich belassen für externe Anschlüsse (Antenne, USB-
und Netzwerkleitung).
▶ Verriegelung einschieben.
▶ Kommunikationsmodul auf Hutschiene einrasten.
▶ Leitungen anschließen (s. Kap. 5), Gehäusedeckel schließen.
10-44
7.5.1) angezeigt.
