Montage- und Betriebsanleitung
Kommunikationsmodul WCM-COM 1.0 expert
6 Verbindungsmöglichkeiten
Maßnahmen bei fehlender Verbindung
Wird beim Anschluss des WCM-COM am Laptop keine automatische Netzwerkverbin-
dung aufgebaut, ist folgende Vorgehensweise zu durchlaufen:
▶ Kontrolle der LEDs an den Netzwerkbuchsen von WCM-COM und PC.
✓ Grüne LED leuchtet dauernd.
✓ Orange LED blinkt in unregelmäßigen Abständen.
Hardwareseitig ist die Verbindung somit hergestellt und es müssen die Einstellungen
bezüglich des Netzwerks kontrolliert werden (hier für Microsoft Windows):
▶ Start
▶ Systemsteuerung
▶ Netzwerk- und Freigabecenter
▶ Netzwerkverbindungen verwalten
▶ LAN- Verbindung auswählen, mit der das WCM-COM verbunden ist.
▶ Eigenschaften
▶ Eigenschaften des Elements „Internetprotokoll (TCP/IP)" – IPv4
✓ Allgemein: „IP- Adresse automatisch beziehen" aktivieren
✓ Allgemein: „DNS- Serveradresse automatisch beziehen" aktivieren
✓ Alternative Konfiguration: „Automatisch zugewiesene, private IP- Adresse" aktivieren
Maßnahmen bei nicht angezeigter Webseite
Wird trotz hergestellter Netzwerkverbindung zum WCM-COM die Startseite im Browser
(Internet Explorer 8) nicht angezeigt, müssen die Verbindungseinstellungen im Browser
kontrolliert werden:
▶ Datei
✓ Offlinebetrieb darf nicht aktiviert sein (kein Haken davor).
▶ Extras
▶ Internetoptionen
▶ Verbindungen
✓ „Keine Verbindung wählen" aktivieren
▶ LAN- Einstellungen
✓ „Proxyserver für LAN verwenden" deaktivieren

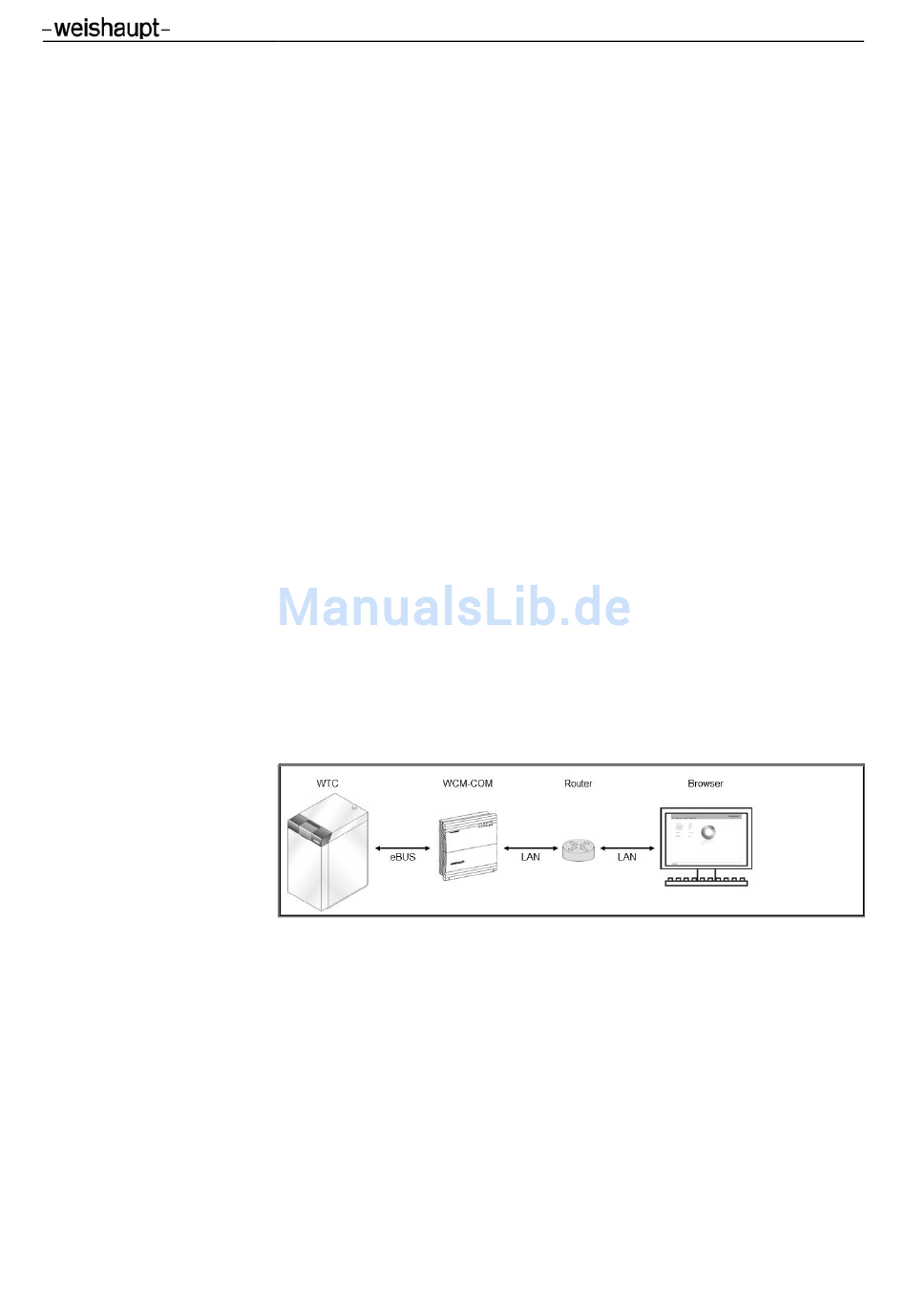

Einbindung in ein (Heim-) Netzwerk
▶ Verbindung zwischen WCM-COM und Router (bzw. Switch) herstellen.
▶ Gegebenenfalls Freischaltung und Administration des neuen Teilnehmers im Netz-
werk. Hierzu die Anleitung des Routers heranziehen.
✓ Das WCM-COM ist von Teilnehmern im (lokalen) Netzwerk erreichbar.
▶ Zugriff auf die Webseiten erfolgt mittels Webbrowser.
▶ Zieladresse: „WCM-COM" in die Adresszeile des Browsers eingeben.
Es kann erforderlich sein, „http://wcm-com" oder „wcm-com.local" einzugeben.
✓ Startseite bzw. Kennwortabfrage (s. Kap. 7.3) der angeschlossenen Anlage wird ge-
öffnet.
