7 Bedienung
7.2.2

Aufteilung und Mechanismen der Bedienung

Die Bedienung erfolgt ausschließlich durch einen Webbrowser und den damit verbunde-
nen Bedienmechanismen. Die Temperaturen, Prozesswerte oder einstellbaren Parame-
ter sind grundsätzlich folgendermaßen aufgeteilt:
▪ Prozesswerte: nicht editierbare Temperaturen oder Zustände
▪ Benutzer: editierbare Nutzervorgaben oder Sollwerte
▪ Fachmann: editierbare Parameter, fundiertes Fachwissen nötig
Auf Benutzer- und Fachmannseiten werden Änderungen eingetragen.
▶ Ein vorzeitiger Seitenwechsel verwirft bereits eingetragene Änderungen.
▶ Bestätigung erfolgt erst durch Klicken des „Übernehmen"- Buttons.
✓ Kontrolle der Nutzereingaben erfolgt im jeweiligen Regelgerät.
✓ Einstellungen (evtl. angepasst an Wertebereich) werden neu geladen.

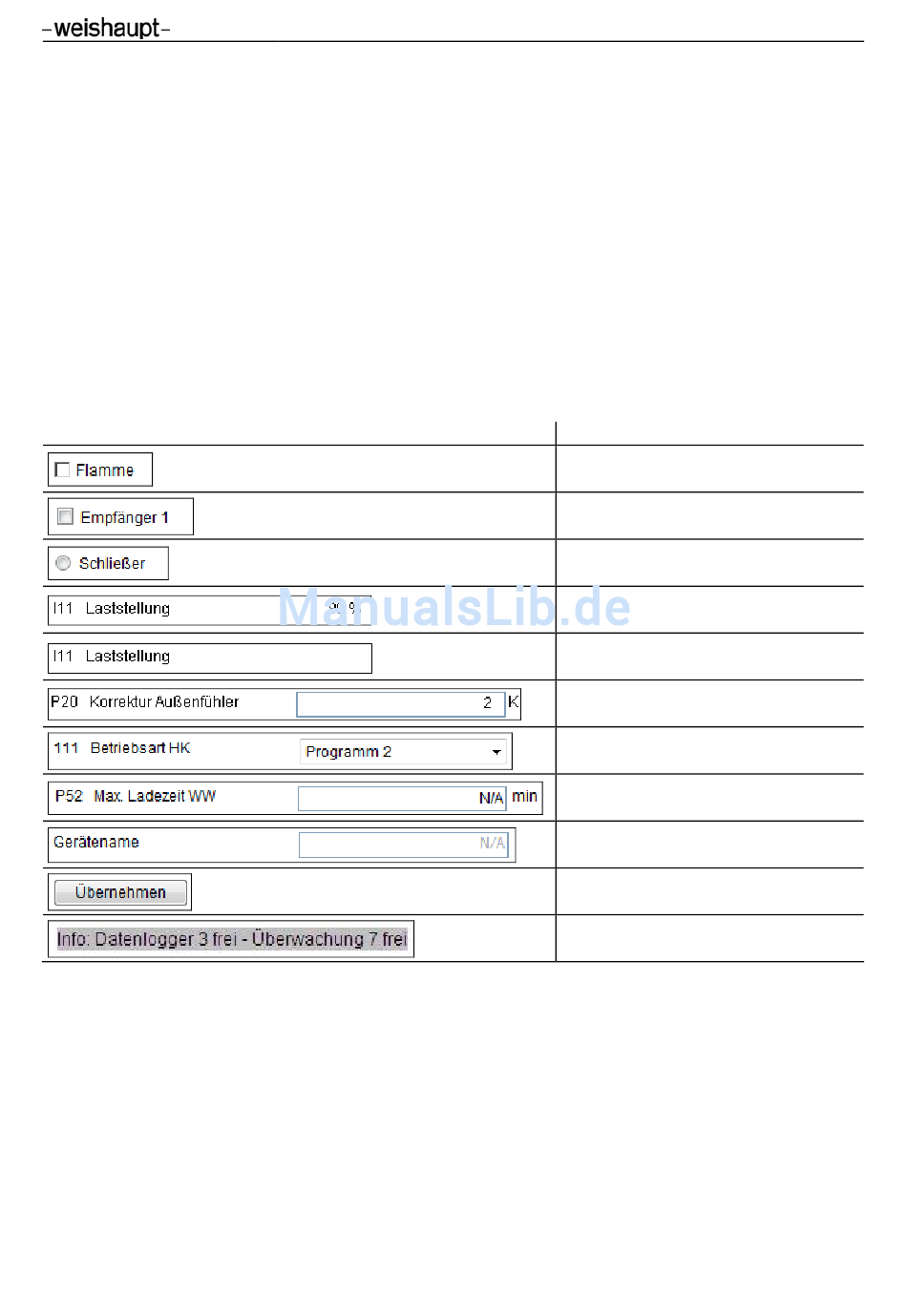

Folgende Tabelle stellt die verschiedenen Komponenten der Bedienung dar:
Seitenaufruf
Beim Seitenaufruf im Browser wird zunächst der Default Wert bzw. „N/A" in die Felder
eingetragen. Nach und nach erscheinen die blockweise oder zum Teil einzeln angefor-
derten Parameter, was eine kurze Verzögerung bedeutet bis die Seite komplett geladen
und bedienbar ist.
23-44
Erläuterung
Checkbox zur Statusanzeige
nicht editierbar
Checkbox zur Auswahl mehrerer Optionen,
editierbar
Checkbox zur Auswahl einer Option
editierbar
Anzeige eines aktuellen Prozesswertes nicht
editierbar
Anzeige des letzten Prozesswertes. Fehler
beim Auslesen, nicht editierbar
Anzeige eines Parameters
editierbar, Dezimaltrennzeichen: Punkt
Anzeige vorgegebener Auswahlliste
editierbar
Aufgrund der Anlagenkonstellation nicht
verfügbare Parameter oder Prozesswerte
Fehler beim Auslesen, Seite erneut
anwählen
Button zum Übernehmen der getätigten
Einstellungen auf der Webseite
Anzeige der noch freien Positionen in Daten
Logger und Überwachung
