Montážní návod
Instalace, elektrické připojení a první uvedení do provozu smí
provádět pracovník s odpovídající kvalifikací. Panely jsou
určeny k montáži na stěnu, strop nebo po dokoupení nožek
jako volně stojící. Jiný způsob montáže musí být konzultován
s výrobcem.
Montáž na strop
•
Přiložte montážní rám na místo, kde má být panel umís-
těn, vyznačte tužkou otvory dle otvorů na rámu.
•
Vyvrtejte otvory, vsuňte hmoždinky a přišroubujte vruty
montážní rám.
•
Panel zavěste vždy za všechny 4 úchyty.
•
Panel zasuňte do montážního rámu.
Montáž na stěnu
•
Označte místa otvorů dle tabulky (obr. 5), vyvrtejte otvory,
vsuňte hmoždinky a zašroubujte šroub, tak aby nebyl úplně
zašroubován, vyčníval asi 5mm.
•
Panel zavěste vždy za všechny 4 úchyty.
•
Panel nasuňte na šrouby.
Montáž do prostoru - volně stojící
Nasuňte panel do instalačních nožek a položte jej na místo kde
má být umístěn.
Odstupy
Odstup spodní hrany spotřebiče od podlahy nesmí být menší
než 50 mm, doporučeno 150 mm. Odstup na stranu, např. k
nábytku, musí být minimálně 100 mm a směrem nahoru mini-
málně 100 mm (viz. obr. 2).

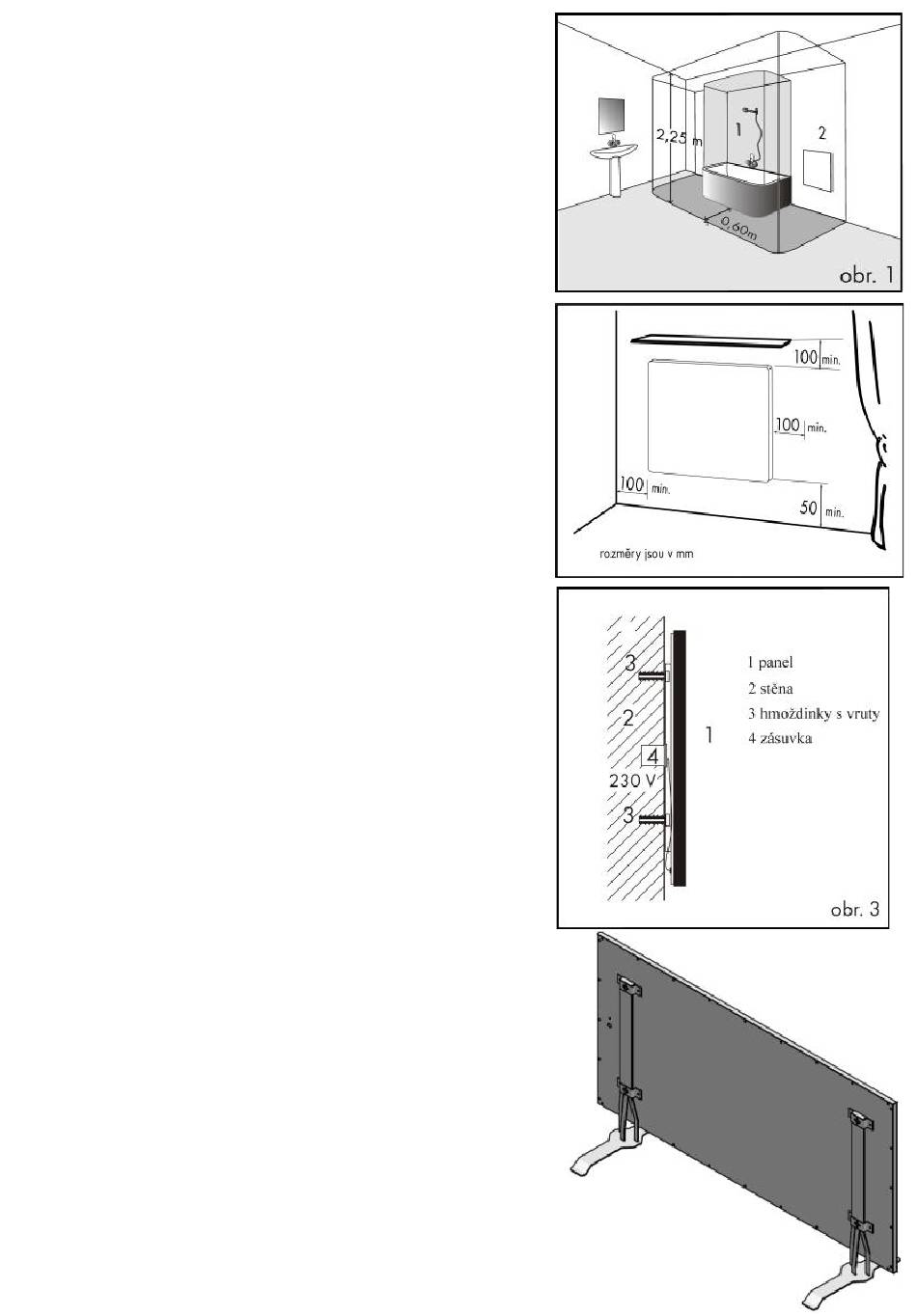

V koupelnách musí být panel instalován ve shodě s ČSN 33
2000-7-701 a smí být umístěn v souladu s obr. 1.
lektrická instalace
E
Panel je vybaven třížilovým kabelem s vidlicí pro zapojení do
zásuvky. Délka přívodní šňůry 1,9m.
Ustřižení vidlice a zkrácení přívodního vodiče není důvodem
ke ztrátě záruky.
Napájecí kabel je připojený do krabice na stěně, viz. obr. 3.
Elektroinstalace musí umožňovat vypnutí všech pracovních
vodičů napájecích topný panel. Tento napájecí přívod nelze
vyměnit. Pokud se přívod poškodí, měl by být spotřebič vyřa-
zen.
Panel je dále vybaven omezovacím termostatem, který zajišťu-
je jeho bezpečnou funkci.
