Montageanleitung
Installierung, elektrischer Anschluss und die erste Inbetrieb-
nahme sind von einem qualifizierten Mitarbeiter durchzu-
führen. Die Platten sind zur Wand- oder Deckenmontage
vorgesehen, oder sie können nach Einkauf der Füße als
freistehend installiert sein. Jede andere Montageweise ist
mit dem Hersteller zu besprechen.
Deckenmontage
•
Den Montagerahmen an die zur Anbringung der Platte
festgelegte Stelle anlegen, die Öffnungen gemäß den Öff-
nungen auf dem Rahmen mit einem Stift anzeichnen.
•
Öffnungen bohren, Dübel einstecken und den Montage-
rahmen mittels Schrauben befestigen.
•
Die Platte immer mittels aller 4 Verankerungen aufhän-
gen.
•
Die Platte in den Montagerahmen einstecken.
Wandmontage
•
Die Öffnungen gemäß der Tabelle kennzeichnen, Öffnun-
gen ausbohren, Dübel einstecken und Schraube einschrau-
ben, so dass sie nicht voll eingeschraubt ist sondern ca. 5
mm herausragt. (Abb 4)
•
Die Platte immer mittels aller 4 Verankerungen aufhän-
gen.
Raummontage - freistehend
•
Die Platte in Installationsfüße einstecken und sie an die
Installationsstelle legen.

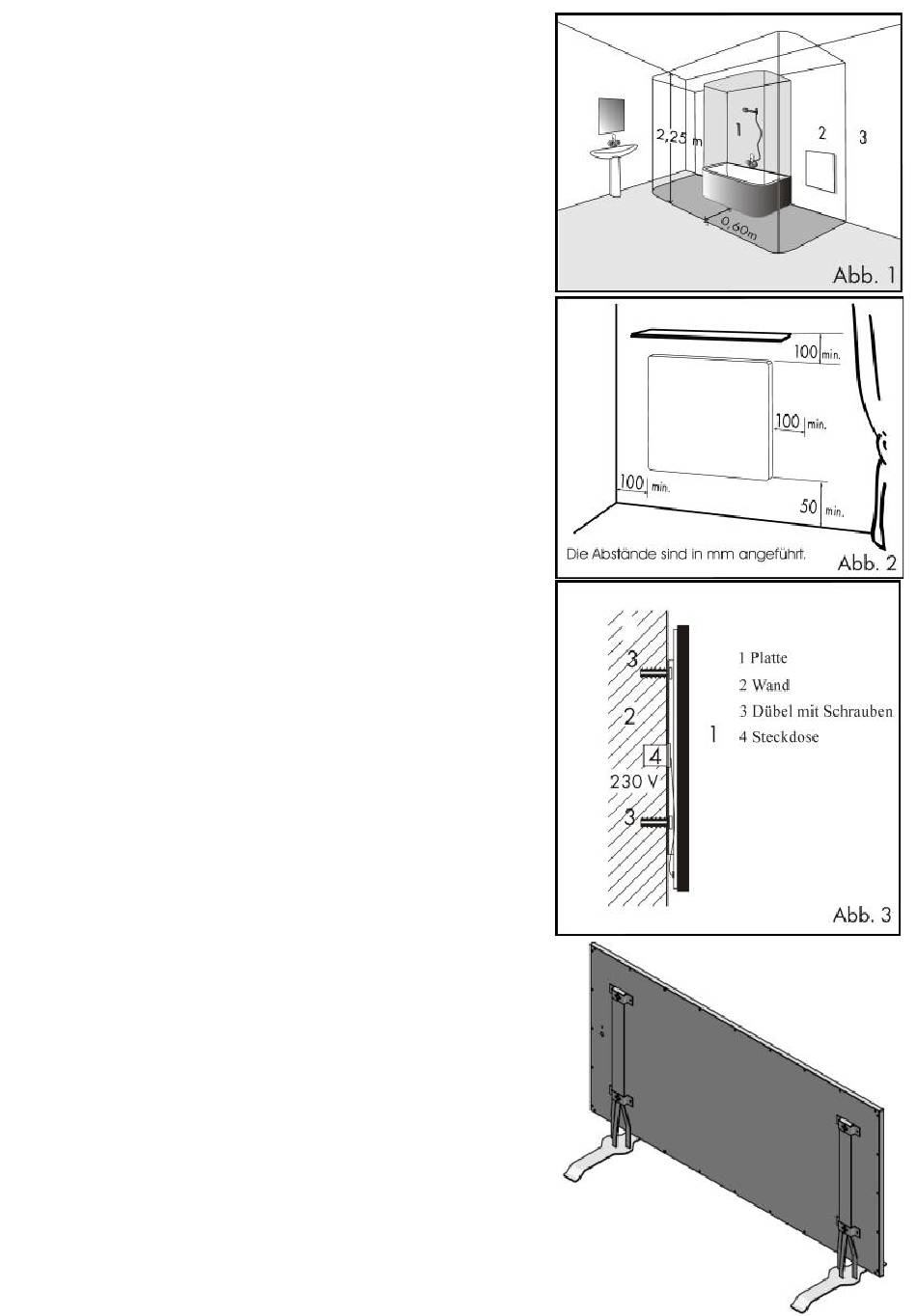

Abstände
Der Abstand der Unterkante des Verbrauchsgeräts vom
Fußboden muss mindestens 50 mm sein, es werden 150 mm
empfohlen. Der Seitenabstand, z.B. von Möbel, muss min-
destens 100 mm und der Abstand nach oben mindestens 100
mm betragen (siehe Abb. 2).
In Badezimmern ist die Platte in Übereinstimmung mit der
Norm HD 60364-7-701:2007 zu installieren und sie kann
gemäß der Abb. 1.
Elektrischer Anschluss
Die Platte ist mit einem Dreileiterkabel mit Stecker für An-
schluss an Steckdose versehen. Länge der Anschlussschnur:
1,9 m.
Abscherung des Steckers und Verkürzung des Zuführungs-
drahts stellen keinen
Das Speisekabel ist in die Dose an der Wand angeschlossen,
siehe Abb. 3.
Die Platte kann nicht direkt unter Netzsteckdose angebracht
sein.
Die Speiseleitung ist mit einer Einrichtung für Abtrennung
vom Netz auszustatten, bei der der Abstand der geöffneten
Kontakte mindestens 3,5 mm bei allen Polen ist.
Diese Speisungszuleitung kann nicht ersetzt werden. Ist die
Zuleitung beschädigt, sollte das Verbrauchsgerät entfernt
werden.
Darüber hinaus ist die Platte mit einem Begrenzungsthermostat
ausgestattet, der seine sichere Funktionsfähigkeit sichert.
17
(Abb. 4)
Abb.4
