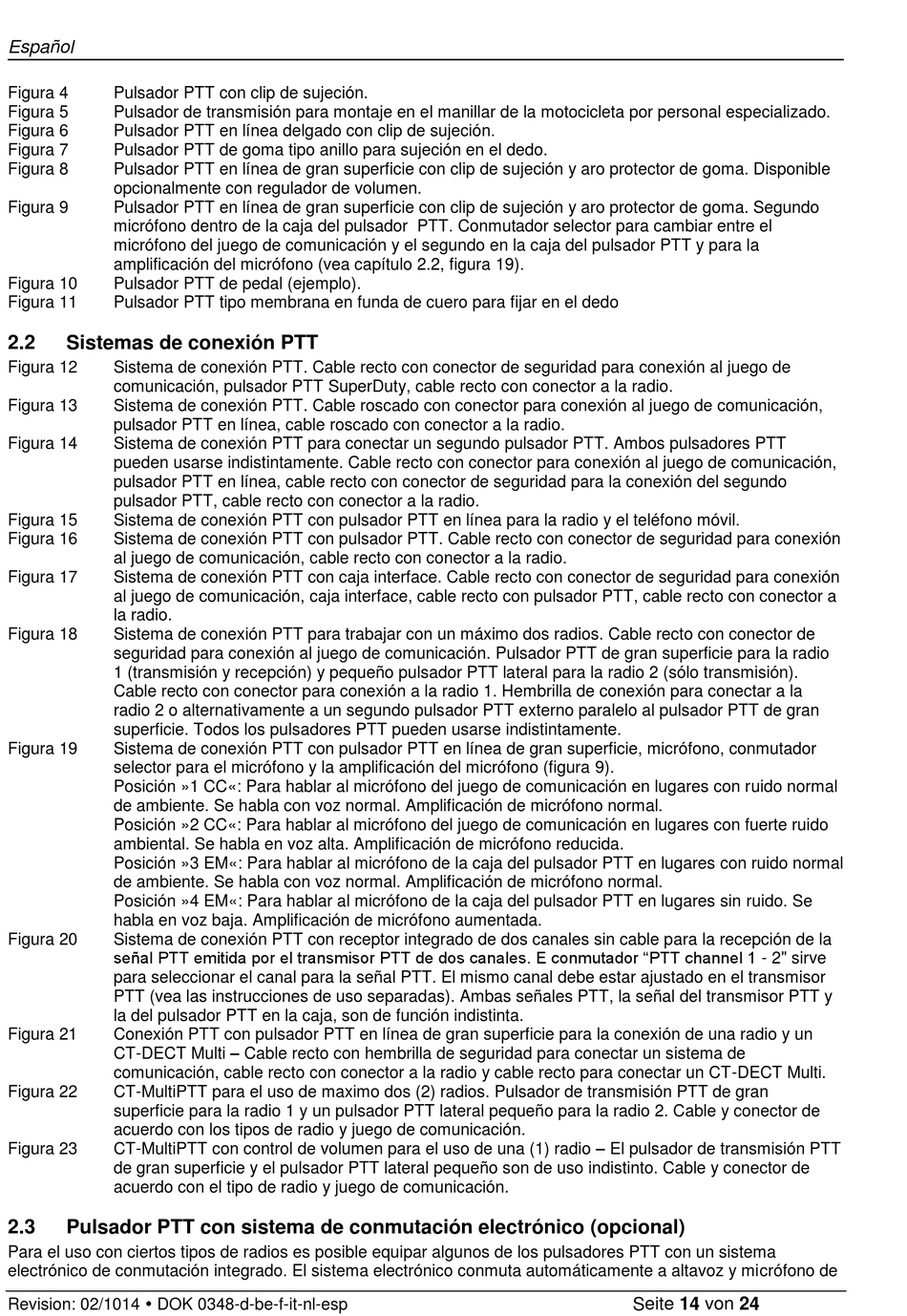

Español
Figura 4
Pulsador PTT con clip de sujeción.
Figura 5
Pulsador de transmisión para montaje en el manillar de la motocicleta por personal especializado.
Figura 6
Pulsador PTT en línea delgado con clip de sujeción.
Figura 7
Pulsador PTT de goma tipo anillo para sujeción en el dedo.
Figura 8
Pulsador PTT en línea de gran superficie con clip de sujeción y aro protector de goma. Disponible
opcionalmente con regulador de volumen.
Figura 9
Pulsador PTT en línea de gran superficie con clip de sujeción y aro protector de goma. Segundo
micrófono dentro de la caja del pulsador PTT. Conmutador selector para cambiar entre el
micrófono del juego de comunicación y el segundo en la caja del pulsador PTT y para la
amplificación del micrófono (vea capítulo 2.2, figura 19).
Figura 10
Pulsador PTT de pedal (ejemplo).
Figura 11
Pulsador PTT tipo membrana en funda de cuero para fijar en el dedo
2.2
Sistemas de conexión PTT
Figura 12
Sistema de conexión PTT. Cable recto con conector de seguridad para conexión al juego de
comunicación, pulsador PTT SuperDuty, cable recto con conector a la radio.
Figura 13
Sistema de conexión PTT. Cable roscado con conector para conexión al juego de comunicación,
pulsador PTT en línea, cable roscado con conector a la radio.
Figura 14
Sistema de conexión PTT para conectar un segundo pulsador PTT. Ambos pulsadores PTT
pueden usarse indistintamente. Cable recto con conector para conexión al juego de comunicación,
pulsador PTT en línea, cable recto con conector de seguridad para la conexión del segundo
pulsador PTT, cable recto con conector a la radio.
Figura 15
Sistema de conexión PTT con pulsador PTT en línea para la radio y el teléfono móvil.
Figura 16
Sistema de conexión PTT con pulsador PTT. Cable recto con conector de seguridad para conexión
al juego de comunicación, cable recto con conector a la radio.
Figura 17
Sistema de conexión PTT con caja interface. Cable recto con conector de seguridad para conexión
al juego de comunicación, caja interface, cable recto con pulsador PTT, cable recto con conector a
la radio.
Figura 18
Sistema de conexión PTT para trabajar con un máximo dos radios. Cable recto con conector de
seguridad para conexión al juego de comunicación. Pulsador PTT de gran superficie para la radio
1 (transmisión y recepción) y pequeño pulsador PTT lateral para la radio 2 (sólo transmisión).
Cable recto con conector para conexión a la radio 1. Hembrilla de conexión para conectar a la
radio 2 o alternativamente a un segundo pulsador PTT externo paralelo al pulsador PTT de gran
superficie. Todos los pulsadores PTT pueden usarse indistintamente.
Figura 19
Sistema de conexión PTT con pulsador PTT en línea de gran superficie, micrófono, conmutador
selector para el micrófono y la amplificación del micrófono (figura 9).
Posición »1 CC«: Para hablar al micrófono del juego de comunicación en lugares con ruido normal
de ambiente. Se habla con voz normal. Amplificación de micrófono normal.
Posición »2 CC«: Para hablar al micrófono del juego de comunicación en lugares con fuerte ruido
ambiental. Se habla en voz alta. Amplificación de micrófono reducida.
Posición »3 EM«: Para hablar al micrófono de la caja del pulsador PTT en lugares con ruido normal
de ambiente. Se habla con voz normal. Amplificación de micrófono normal.
Posición »4 EM«: Para hablar al micrófono de la caja del pulsador PTT en lugares sin ruido. Se
habla en voz baja. Amplificación de micrófono aumentada.
Figura 20
Sistema de conexión PTT con receptor integrado de dos canales sin cable para la recepción de la
señal PTT emitida por el transmisor PTT de dos canales. E conmutador "PTT channel 1 - 2" sirve
para seleccionar el canal para la señal PTT. El mismo canal debe estar ajustado en el transmisor
PTT (vea las instrucciones de uso separadas). Ambas señales PTT, la señal del transmisor PTT y
la del pulsador PTT en la caja, son de función indistinta.
Figura 21
Conexión PTT con pulsador PTT en línea de gran superficie para la conexión de una radio y un
CT-DECT Multi – Cable recto con hembrilla de seguridad para conectar un sistema de
comunicación, cable recto con conector a la radio y cable recto para conectar un CT-DECT Multi.
Figura 22
CT-MultiPTT para el uso de maximo dos (2) radios. Pulsador de transmisión PTT de gran
superficie para la radio 1 y un pulsador PTT lateral pequeño para la radio 2. Cable y conector de
acuerdo con los tipos de radio y juego de comunicación.
CT-MultiPTT con control de volumen para el uso de una (1) radio – El pulsador de transmisión PTT
Figura 23
de gran superficie y el pulsador PTT lateral pequeño son de uso indistinto. Cable y conector de
acuerdo con el tipo de radio y juego de comunicación.
2.3
Pulsador PTT con sistema de conmutación electrónico (opcional)
Para el uso con ciertos tipos de radios es posible equipar algunos de los pulsadores PTT con un sistema
electrónico de conmutación integrado. El sistema electrónico conmuta automáticamente a altavoz y micrófono de
Revision: 02/1014  DOK 0348-d-be-f-it-nl-esp
Seite 14 von 24
