OPIS DZIAŁANIA
Poziom napełnienia zbiornika określony jest poprzez pomiar wysokości napełnienia na
zasadzie pomiaru pneumatycznego. Wąż pomiarowy jest przy tym wprowadzany do zbiornika
do dna i wypełniany czynnikiem roboczym zgodnie z poziomem napełnienia. Wąż jest
wprowadzany do zbiornika przez przyłącze do jednego z dostępnych przewodów
pomiarowych w zbiorniku lub przez dołączony zestaw montażowy do wolnego otworu
zbiornika.
Pompa jest aktywowana przez ręcznie załączany proces pomiaru lub przez cykliczny pomiar
automatyczny (co godzinę, co tydzień, co miesiąc (ustawienie wstępne)) i tłoczy czynnik
z węża. Im dłużej trwa proces pompowania, tym więcej czynnika roboczego znajduje się
w zbiorniku.
Po każdym procesie pomiaru poziom napełnienia zbiornika jest wskazywany na wyświetlaczu
razem ze wskazaniem wolnej przestrzeni. Wskazanie wolnej przestrzeni to pojemność
napełnienia, która zmieści się w zbiorniku podczas najbliższego tankowania.
Wskazanie poziomu napełnienia zbiornika następuje według indywidualnego ustawienia
w litrach, procentach objętości lub wysokości napełnienia w centymetrach. Te oraz inne
ustawienia można wygodnie zmieniać i definiować na stronie internetowej na smartfonie
(telefon komórkowy, tablet) po zeskanowaniu kodu QR po wewnętrznej stronie pokrywy
obudowy.
BUDOWA

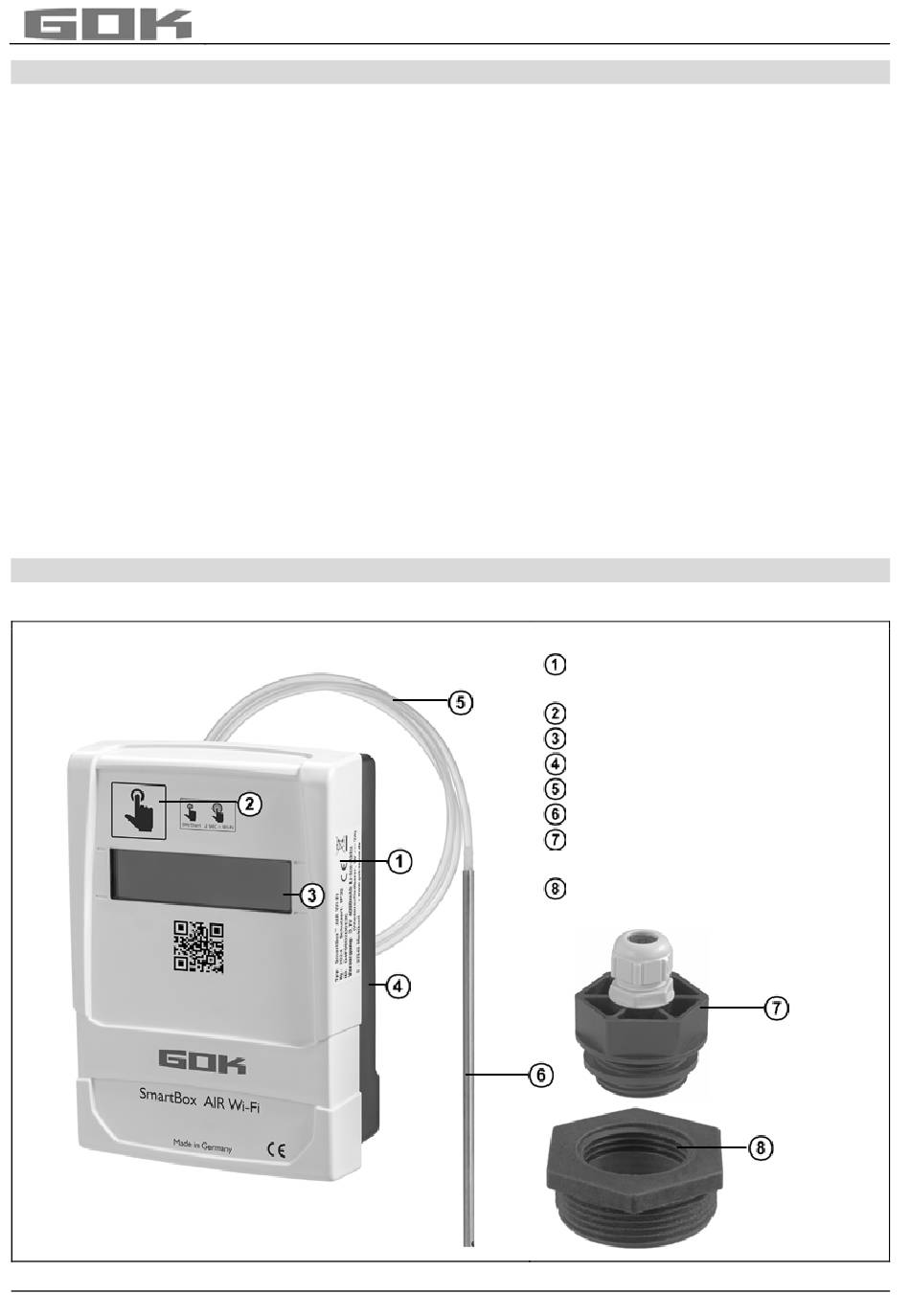

Budowa urządzenia wyświetlającego
68 / 112
SmartBox AIR Wi-Fi
Pokrywa obudowy z tabliczką
znamionową
Czujnik dotykowy
Wyświetlacz
Dolna część obudowy
Wąż pomiarowy z
tuleją obciążającą
Śrubunek przyłącza zbiornika
AG G 1 / PG11
Złączka redukcyjna
AG G 1 1/2 / IG G 1
Artikel-Nr. 15 902 50
