Montage- und Bedienungsanleitung

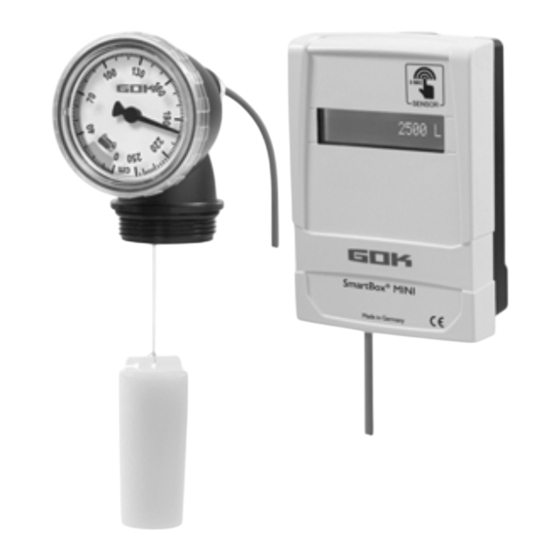

SmartBox MINI
elektronischer Inhaltsfernanzeiger für drucklose Tanks
Füllstandsanzeiger Typ FSA-E
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG .......................................................................................................................... 1
SICHERHEITSBEZOGENE HINWEISE .................................................................................................... 2
ALLGEMEINE PRODUKTINFORMATION ................................................................................................ 2
BESTIMMUNGSGEMÄSSE VERWENDUNG ........................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................................................................................ 3
FUNKTIONSBESCHREIBUNG ................................................................................................................. 3
AUFBAU ................................................................................................................................................... 4
ANSCHLÜSSE .......................................................................................................................................... 4
INBETRIEBNAHME .................................................................................................................................. 5
PROGRAMMIERUNG ............................................................................................................................... 6
MONTAGE ................................................................................................................................................ 9
FEHLERBEHEBUNG ................................................................................................................................ 9
INSTANDSETZUNG ............................................................................................................................... 10
WARTUNG ............................................................................................................................................. 10
AUSSERBETRIEBNAHME ..................................................................................................................... 10
ENTSORGEN ......................................................................................................................................... 10
GEWÄHRLEISTUNG .............................................................................................................................. 10
TECHNISCHE ÄNDERUNGEN ............................................................................................................... 10
TECHNISCHE DATEN ............................................................................................................................ 11
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
• Diese Anleitung beschreibt die Montage und Bedienung des digitalen
Anzeigegerätes SmartBox MINI.
• Dem mechanischen Füllstandsanzeiger Typ FSA-E liegt eine separate
Montage- und Bedienungsanleitung bei. Montage- und Bedienungsanleitung
„Füllstandsanzeiger Typ FSA-E" Bestell-Nr. 15 276 51 beachten!
Originalanleitung / Artikel-Nr. 28 900 50 a
Digitales Anzeigegerät
Ausgabe 12.2021 / Ersatz für Ausgabe 08.2014
