MONTAGE
Avant le montage, vérifier si le produit fourni a été livré dans son intégralité et s'il présente
d'éventuelles avaries de transport.
Le MONTAGE doit être exécuté par une entreprise spécialisée.
L'entreprise spécialisée et l'exploitant sont tenus d'observer, de respecter et de comprendre
l'ensemble des consignes figurant dans la présente notice de montage et de service.
L'appareil indicateur dispose d'un boîtier de montage mural. En temps normal, n'utilisez pas
l'appareil indicateur sans refermer son boîtier avec le couvercle.

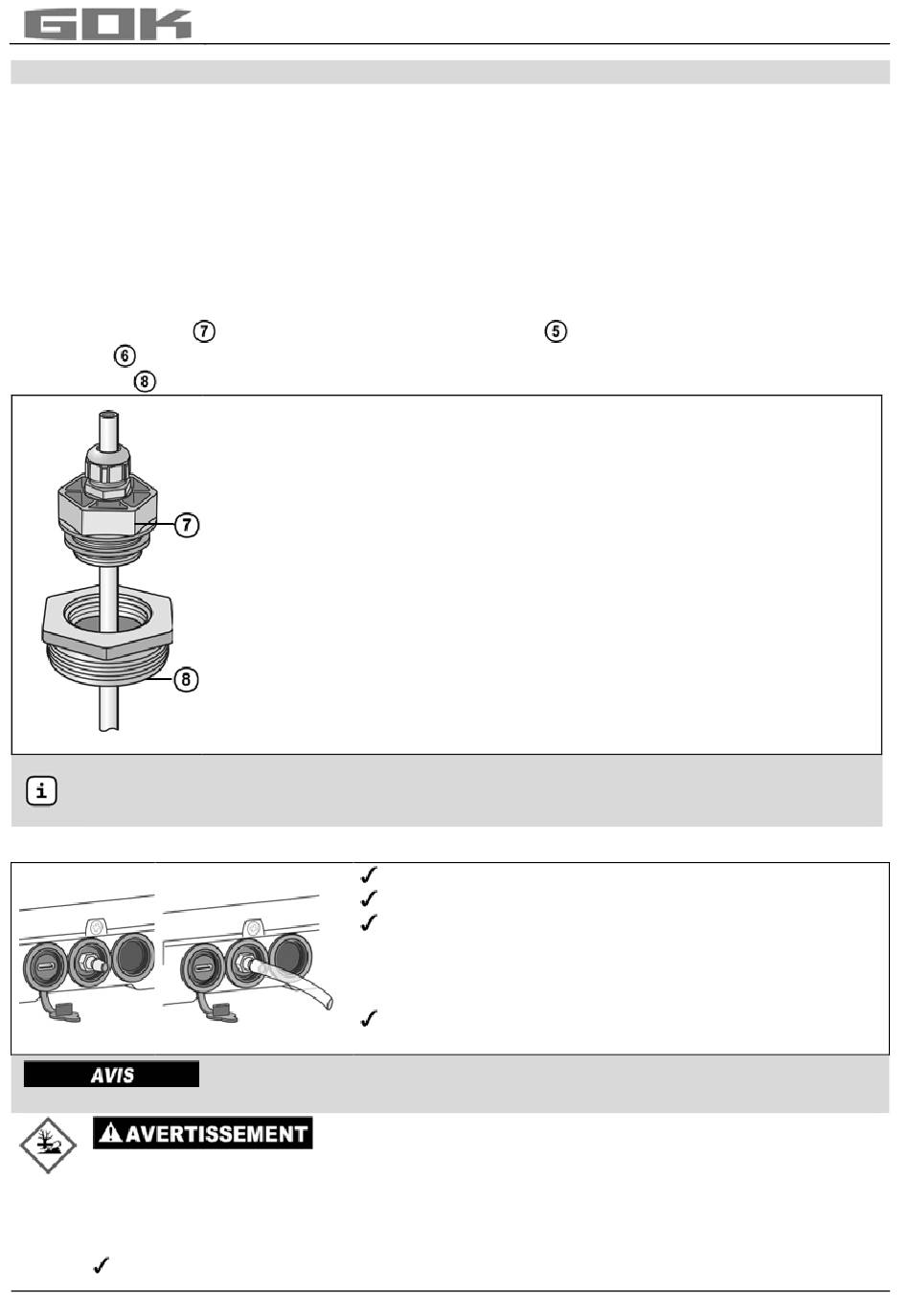

Installation du tuyau de mesure avec douille de lestage dans la citerne
L'installation a lieu en utilisant le kit de montage fourni comprenant les éléments suivants :
• raccord à visser
lestage
• réducteur
pour la réduction du raccord fileté d'un manchon sur la citerne
En cas de dépôts au fond de la citerne : ne pas introduire le tuyau jusqu'au fond de
la citerne et tenir compte de cet écart entre l'extrémité du tuyau et le fond de la
citerne lors de mesures.
Raccord du tuyau de mesure à la pompe de pression
que le tuyau de mesure est bien fixé afin d'empêcher un détachement involontaire.
• sont dangereux pour le milieu aquatique
• sont des liquides inflammables de la catégorie 1, 2 ou 3
• sont inflammables et peuvent causer des brûlures
• peuvent causer des blessures par chute ou glissement
Récupérer les fluides de services pendant les travaux de maintenance !
Artikel-Nr. 15 902 50
pour introduire le tuyau de mesure
1. Pousser le kit de montage sur le tuyau de mesure avec douille de
lestage.
2. Introduire le tuyau de mesure avec douille de lestage dans la
citerne. Des filetages de raccordement sur la citerne, dont la
dimension dépasse celle de G1 peuvent être adaptés au filet de
raccordement G1 de la pièce d'insert en utilisant des réducteurs
courants dans le commerce.
3. Visser le kit de montage de manière étanche aux odeurs (par
exemple avec une bande en PTFE) dans le couvercle de la citerne.
4. Faire descendre le tuyau de mesure avec douille de lestage dans la
citerne jusqu'à ce que la tête de la douille de lestage touche le fond
de la citerne. Fixer ensuite le tuyau de mesure avec la douille de
lestage en serrant le presse-étoupe.
5. La douille de lestage peut également être positionnée à
l'horizontale, au choix (au fond de la citerne).
Le tuyau de mesure doit être raccordé de manière étanche. Contrôler
Fuite de fluides de service :
Poser le tuyau vers l'appareil indicateur sans le plier.
Ne pas tirer le tuyau sur des arêtes coupantes.
Brancher/raccorder le tuyau de mesure au manchon
de raccordement de la pompe de pression sur la
face inférieure de l'appareil indicateur et le poser en
descendant vers la citerne.
Si nécessaire, raccourcir la longueur du tuyau de
mesure.
