Viso pjovimo metu laikykite pneumatinį įrankį už
rankenos.
Iš karto po pjovimo proceso išjunkite pneumatinį
įrankį.
Siekiant pailginti pjūklelio eksploatavimo laiką,
apdorojant metalus rekomenduojama tepti tepimo
priemone:
– pjaunant plieninę skardą: pjovimo alyvą.
– pjaunant aliuminį: žibalą.
Pjovimo liniją taip pat galima patepti pjovimo pasta.
Prieš atidarydami žarnos movas, pirmiausia užsukite
rutulinį čiaupą ir po to įjunkite pneumatinį įrankį.
Žarnos movas atlaisvinkite tik tada, kai išeis visas
suslėgtas oras.
Naudokite rekomenduojamus įveržimo
įtaisus ir kreiptuvus.
Jei įmanoma sumontuokite įveržimo įtaisus
pavaizduotoje padėtyje (žr. psl. 7).
Įveržimo įranga 9 07 02 001 00 1
Vamzdžiams ir strypams, kurių skersmuo ne didesnis
kaip 159 mm.
– Įveržimo grandine apjuoskite ruošinį ir įstatykite
liežuvėlio kabliukus į įveržimo grandinę.
– Rankena įtempkite grandinę.
– Uždėkite pjūklą ant laikančiųjų kaiščių.
– Užfiksuokite pjūklą fiksavimo kaiščiais.
Įveržimo įranga 9 07 02 004 00 6
Vamzdžiams ir strypams, kurių skersmuo yra nuo
100 iki 325 mm. Naudokite tik su pjovimo diskais,
kurių ilgis 500 mm arba 600 mm ir storis 2 mm.
– Įveržimo grandine apjuoskite ruošinį ir įstatykite
liežuvėlio kabliukus į įveržimo grandinę.
– Įveržkite grandinę prispaudžiamąja veržle.
– Uždėkite pjūklą ant laikančiųjų kaiščių.
– Užfiksuokite pjūklą fiksavimo kaiščiais.
Pailginus įveržimo grandinę galima apdoroti ir ruošinius,
kurių skersmuo ne didesnis kaip 440 mm (reikalinga
grandinė 3 02 31 003 00 3 ir kaištis 3 02 16 130 00 4).
Pjūklo disko kreiptuvas 9 06 06 002 00 9
Vamzdžiams ir strypams, kurių skersmuo ne didesnis
kaip 325 mm. Naudokite tik su pjovimo diskais, kurių
ilgis 530 mm ir storis 1,6 mm.
– Išmontuokite papildomą pjūklo rankeną.
– Pritvirtinkite pjūklo disko kreiptuvą pjūklo pavaros
galvutės angoje.
– Tikslus pjūklo disko nustatymas atliekamas dviem
ekscentrinėmis veržlėmis.
– Užkabinkite įtempimo spyruokles į pavaros galvutės
angas.
Įveržimo įranga 9 07 02 003 00 8
Profiliuočiams, kurių plotis ne didesnis kaip 310 mm ir
aukštis ne didesnis kaip 550 mm. Konstrukcija atitinka
lygiagretųjį spaustuvą. Užveržiamuosius kumštelius ir
įveržimo galvutę galima reguliuoti.
– Nustatykite užveržiamuosius kumštelius norimam
įveržimo intervalui.
– Uždėkite įveržimo įtaisą ant ruošinio.
– Rankena uždarykite užveržiamuosius kumštelius.
– Uždėkite pjūklą ant laikančiųjų kaiščių.
– Užfiksuokite pjūklą fiksavimo kaiščiais.
Įveržimo ir pastūmos įtaisas 9 07 02 005 00 0
Vamzdžiams ir strypams, kurių skersmuo yra nuo 80 iki
400 mm.
Išsamią informaciją rasite priklausančioje naudojimo
instrukcijoje 3 41 00 898 06 8.
„Laisvų rankų" atrama 3 27 14 062 02 3
Jei pjaunate tokiu ruošinius kaip, pvz., banguotąjį
lakštinį metalą, naudokite „laisvų rankų" atramą
3 27 14 062 02 3.
Išmontuokite papilomą rankeną ir pritvirtinkite „laisvų
rankų" atramą prie keliamojo strypo ir kiaurymėje,
esančioje reduktoriaus korpuso viršutinėje pusėje.
Techninė priežiūra ir remonto dirbtuvės.
Šiuos žingsnius atlikite kartą per savaitę:
– Tiesiai į pneumatinio įrankio oro įleidimo angą
įpilkite šiek tiek žibalo.
– Pneumatinį įrankį įjunkite 10 – 15 sekundžių. Per šį
laiką žibalas su susikaupusiais nešvarumais išbėga iš
pneumatinio įrankio.
– Po šio valymo į oro įleidimo angą įpilkite šiek tiek
alyvos – tai padės išlaikyti variklio našumą.
Tolimesnį tepimą atlieka rankenoje įmontuota tepalinė.
Pneumatinio įrankio techninės priežiūros ir valymo
darbus atlikite kas 300 darbo valandų arba kas
6 mėnesius.
Jei pažeista pneumatinio įrankio žarna, ją reikia pakeisti
specialia žarna, kurią galima įsigyti FEIN remonto
dirbtuvėse.

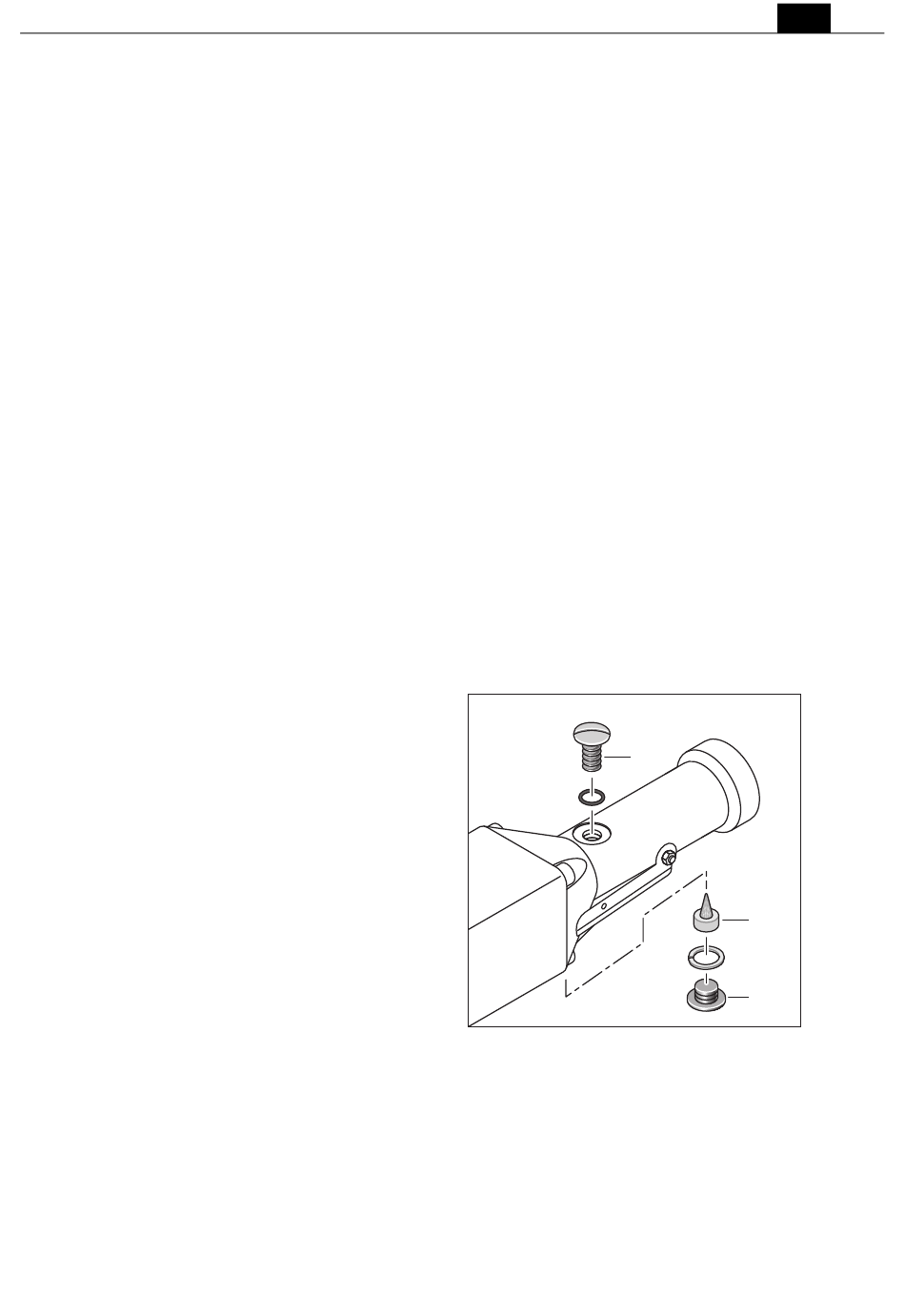

Tinkamas tepalinės nustatymas:
1
Esant darbiniam slėgiui (6 bar) ir atidarytam įpylimo
kamščiui (1) alyva turi burbuliuoti.
Vieną kartą užpildžius, alyvos užtenka apytikriai 8
veikimo valandoms.
Nuėmus srieginį dangtelį (2), matosi reguliavimo varžtas
(3).
Priveržiant alyvos tepimo kiekis mažinamas, o
atleidžiant į mašiną tiekiama daugiau alyvos.
Dažniausia pakanka priveržti arba atleisti ¼ iki ½ sriegio
vijos.
Kiaurymę Ø 2 mm palikite laisvą.
