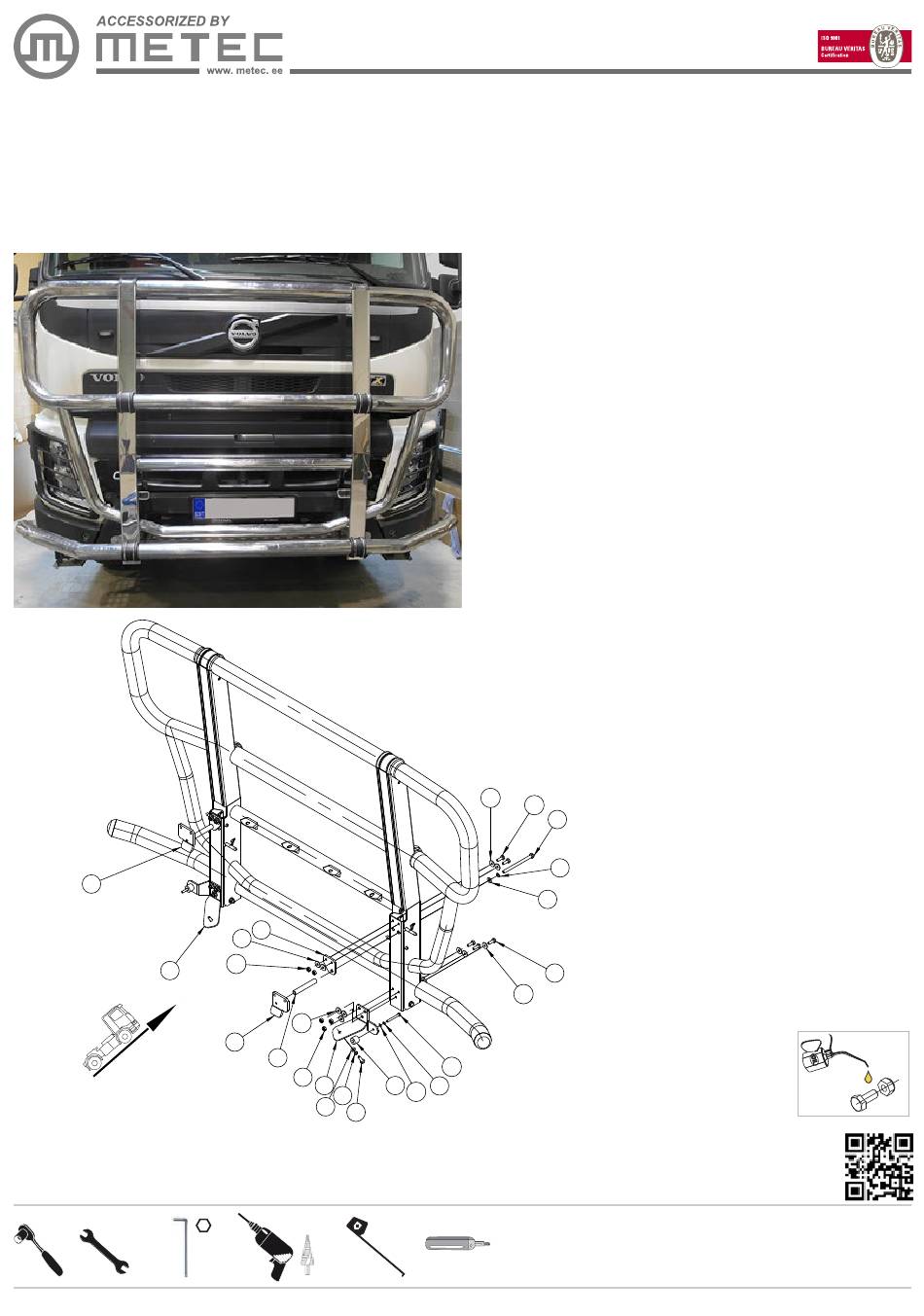

Metec MEGA Montageanleitung

Volvo FMX
Art. 868515
Rammraud MEGA | Truck cattleguard MEGA | Передняя дуга MEGA | LKW Bullfänger MEGA
2
4
Kaal / Weight / Macca / Gewicht: 54 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Время установки без электромонт. работ /
Einbauzeit ohne elektrische arbeit: 60 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
17
17
19
19
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
2014-
6
17
13
17
3
7
13
5
19
16
12
Ø22
10
1. Rammraud / cattle guard / передняя дуга / Bullfänger
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Kronstein / bracket / kронштейн / Konsole
6. Plaat / plate / пластина / Platte
7. Puks / bushing / буксa / Buchse
8. Puks / bushing / буксa / Buchse
9. Polt / bolt / болт / Bolzen M10x30
10. Polt / bolt / болт / Bolzen M8x70
11. Polt / bolt / болт / Bolzen M12x170
12. Polt / bolt / болт / Bolzen M10x40
13. Mutter / nut / гайка / Mutter M10
14. Seib / flat washer / шайба / Scheibe 8,4x16x1,6
15. Seib / flat washer / шайба / Scheibe 13x24x2,5
16. Seib / flat washer / шайба / Scheibe 10,5x20x2
17. Seib / flat washer / шайба / Scheibe 10,5x30x2,5
18. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
19. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A10
20. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A12
17
9
11
20
15
9
17
10
8 18
14
8685158
1
1
1
1
1
2
2
2
10
2
2
2
10
2
2
2
20
2
2
2
M8 - 25 Nm
M10 - 50 Nm
M12 - 90 Nm
02.08.2019 1/4
