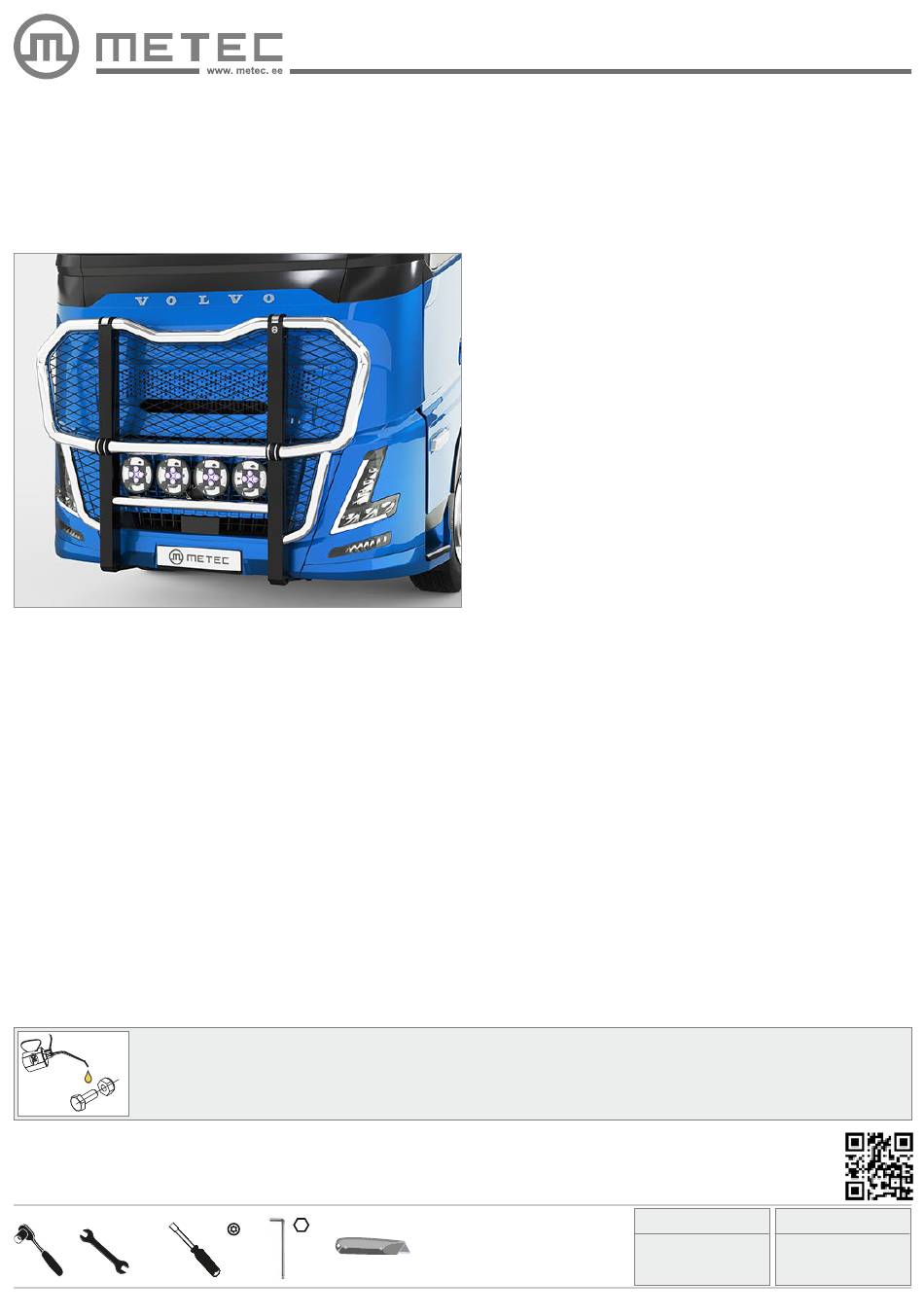

Metec 86871670 Montageanleitung

Volvo FH Aero
Art. 86871670, 86871671
Kaitseraud OUTLAND | Cattleguard OUTLAND | LKW Bullfänger OUTLAND
Külmkeevituse vältimiseks kasutada külmkeevitusvastast määret või mootoriõli.
To prevent cold welding, use cold weld grease or engine oil.
Verwenden Sie geeignetes Fett oder Motoröl, um die Kaltverschweißung zu verhindern.
Kaal / Weight / Gewicht: 57,9 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Einbauzeit ohne elektrische arbeit: 60 min
Vajalikud tööriistad / Required Tools / Benötigte Werkzeuge
13
13
17
17
19 19
21
21
All Rights Reserved by Tarmetec | www.metec.ee
2024- (without spoiler)
6
T45
Paigaldusjuhend | Mounting instructions | Montageanleitung
1. Laternakandur / lamp holder / Scheinwerferbügel
2. Kronstein / bracket / Konsole
3. Kronstein / bracket / Konsole
4. T-polt / T-bolt / T-bolzen
5. Kronstein / bracket / Konsole
6. Kronstein / bracket / Konsole
7. Kronstein / bracket / Konsole
8. Kronstein / bracket / Konsole
9. Laternaalus / lamp fixing bracket / Lampenbefestigung
sklammer
10. Toru / pipe / Rohr 50x50
11. Polt / bolt / Bolzen M8x20 DIN7380-A2
12. Polt / bolt / Bolzen M8x30 DIN912-8.8-galZn
13. Polt / bolt / Bolzen M10x25 DIN933-A2
14. Polt / bolt / Bolzen M12x80 DIN933-galZn
15. Mutter / nut / Mutter M10 DIN934-A2
16. Mutter / nut / Mutter M12 DIN985-galZn
17. Seib / flat washer / Scheibe 8,4x16x1,6
18. Seib / flat washer / Scheibe 10,5x30x2,5
19. Seib / flat washer / Scheibe 13x24x2,5
20. Vedruseib / spring washer / Federnscheibe A8
21. Vedruseib / spring washer / Federnscheibe A10
A2 / A4
M8 - 47 Nm
M8 - 17 Nm
M12 - 81 Nm
M10 - 33 Nm
M16 - 277 Nm
01.10.2024
8687168
1
1
1
2
1
1
1
1
4
2
4
2
4
4
4
4
2
10
8
6
6
Zn
1/4
