Werkaufbau
1
11
/
'''
212, 213, 214, 215
2
Cal. 215
Werkseite / Côté mouvement / Movement side
Plan No.
Bestandteile
2000.431.SM.G.LC Werkplatte
2020.120.G.M01
Räderwerkbrücke Pont rouage
2030.014.CO
Zentrumbrücke
2130.105.G.M01
Modul-Abdeckpl.
3000.155.CO
Stellwelle
3001.076.FI
Kupplungstrieb
3015.040
Kuppl.-triebhebel
3017.038
Winkelhebel
3122.043.CO
Kleinbodenrad
3136.194.CO
Sekundenrad
3147.092.CO
Zwischenrad
3305.171.CO
Minutenrohr
3600.035
Wiederaufl. Batt.
3601.049
Batteriekontakt
3603.113
Batterie-Isolation
3603.039
Deckplatte / Ste.
3612.234.RK
Elektr.modul
3621.018.RK
Spule
3622.069
Stator
3715.139.RK
Rotor
4000.102
Schraube
4000.141
Schraube
4000.233
Schraube
4000.240
Schraube
4000.266
Schraube

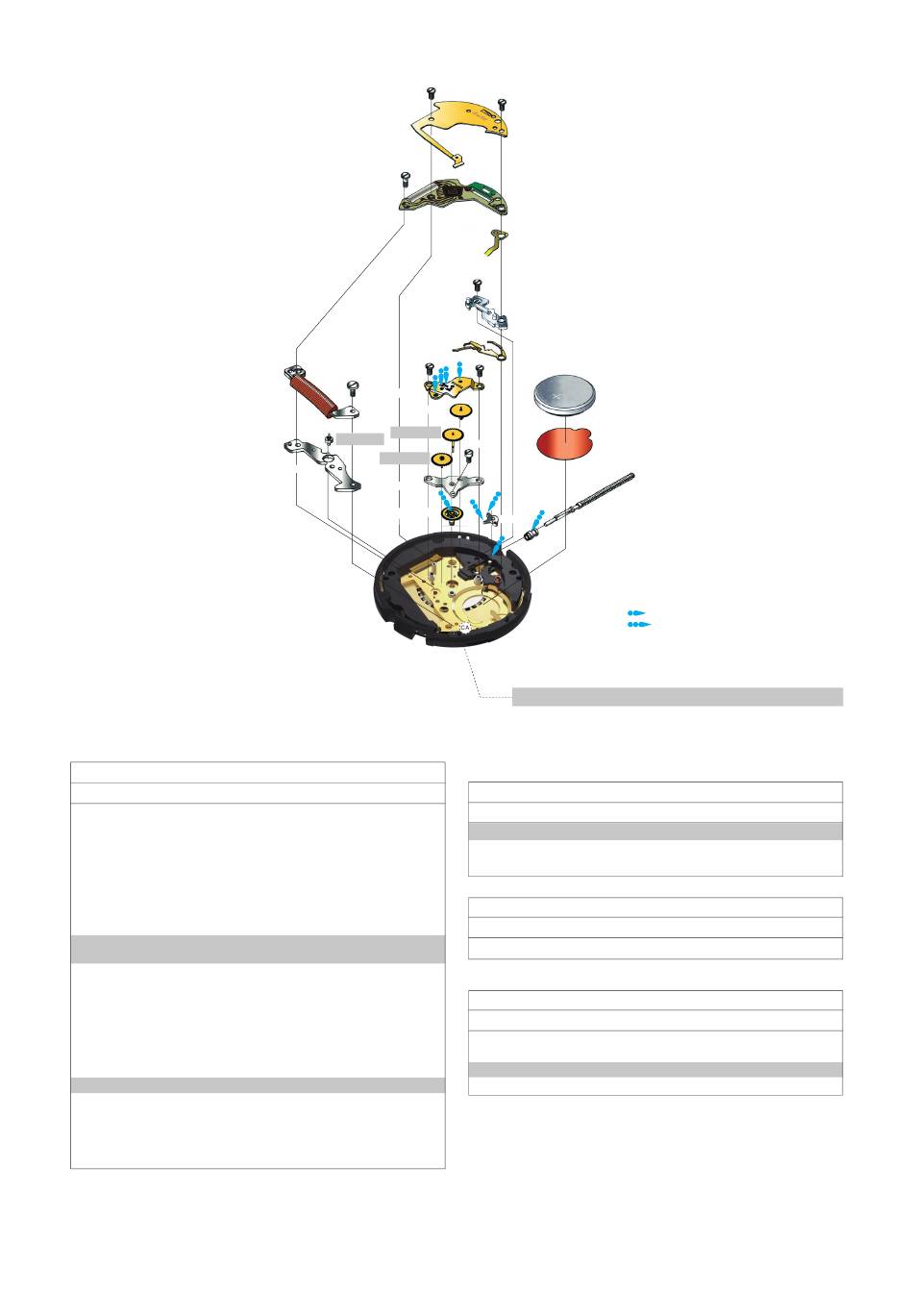

TA 212 / 213 / 214 / 215
Assemblage
4000.233
4000.141 (2x)
3621.018.RK
4000.240
2020.120.G.MO1
3122.043.CO
3136.194.CO
3715.139.RK
3147.092.CO
3622.069
2030.014.CO
3305.171.CO
Fournitures
Spare Parts
Platine
Main plate
Train w. bridge
Pont centre
Centre bridge
Couvre module
Module cover pl.
Tige
Stem
Pignon coulant
Sliding pinion
Bacule
Yoke
Tirette
Setting lever
Roue moyenne
Third wheel
Roue secondes
Second wheel
Roue interméd.
Intermed. Wheel
Chaussée
Cannon pinion
Pile secondaire
Recharg. batt.
Bride contact
Battery contact
Isolateur pile
Battery insulation
Couvre mech.
Setting lev. Cover
Module electr.
Electr. Module
Bobine
Coil
Stator
Stator
Rotor
Rotor
Vis
Screw
Vis
Screw
Vis
Screw
Vis
Screw
Vis
Screw
Assembling
4000.102 (2x)
2130.105.G.MO1
3612.234.RK
3601.049
4000.102
3603.039
3015.040
3600.035
4000.266
3603.113
3000.155.CO
3017.038
3001.076.Fi
2000.431.SM.G.LC
Code: Beispiel 10 / example 10 / exemple 10
Abweichungen / Divergences / Deviations
Cal. 214
Werkseite / Côté mouvement / Movement side
Plan No.
Bestandteile
3136.196.CO
Sekundenrad
4200.227
Zapfen für
Minutenrohr
Cal. 213
Werkseite / Côté mouvement / Movement side
Plan No.
Bestandteile
3015.045
Kuppl.-triebhebel
Cal. 212
Werkseite / Côté mouvement / Movement side
Plan No.
Bestandteile
2030.012.CO
Zentrumbrücke
3015.045
Kuppl.-triebhebel
3136.196.CO
Sekundenrad
3305.197.CO
Minutenrohr
Dünnflüssiges Oel Moebius 9014
Fett Moebius, Microgliss D5, Jisma 124
Fournitures
Spare Parts
Roue secondes
Second wheel
Bouchon pour
Bush for cannon
chaussée
pinion
Fournitures
Spare Parts
Bacule
Yoke
Fournitures
Spare Parts
Pont centre
Centre bridge
Bacule
Yoke
Roue secondes
Second wheel
Chaussée
Cannon pinion
2
